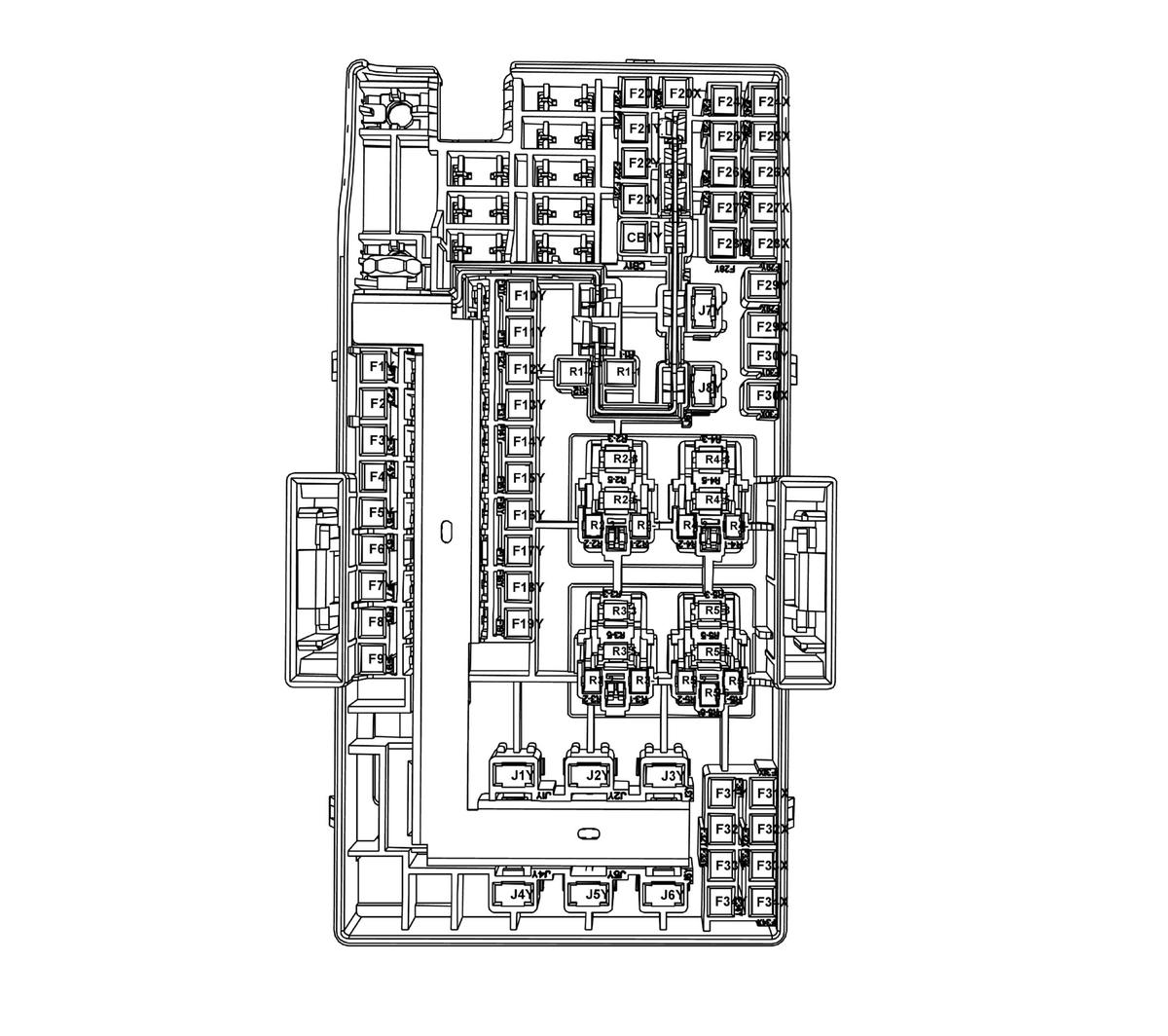

X51A Fuse Block - Instrument Panel Wire Entry Wire Entry
WARNING: This page is about a different car, the 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| F1Y | 0.5 | RD/GN | 5140 | Battery Positive Voltage | I | - |
| F2Y | 0.5 | RD/BU | 5240 | Battery Positive Voltage | I | - |
| F3Y | 0.5 | RD/VT | 5340 | Battery Positive Voltage | I | - |
| F4Y | 0.5 | RD/WH | 5440 | Battery Positive Voltage | I | - |
| F5Y | 0.5 | RD/GY | 5540 | Battery Positive Voltage | I | - |
| F6Y | 0.5 | RD/VT | 5640 | Battery Positive Voltage | I | - |
| F7Y | 0.5 | RD/WH | 5740 | Battery Positive Voltage | I | - |
| F8Y | 1.5 | RD/YE | 5840 | Battery Positive Voltage | I | - |
| F9Y | 0.35 | RD/YE | 5040 | Battery Positive Voltage | I | - |
| F10Y | 0.35 | RD/GN | 1202 | Battery Positive Voltage | I | - |
| F11Y | 0.35 | RD/BN | 5940 | Battery Positive Voltage | I | - |
| F12Y | 0.35 | RD/BN | 440 | Battery Positive Voltage | I | - |
| F13Y | 0.5 | RD/GY | 3540 | Battery Positive Voltage | I | - |
| F14Y | 0.35 | RD/BN | 1140 | Battery Positive Voltage | I | UD7 |
| F15Y | - | - | - | Not Used | - | - |
| F16Y | - | - | - | Not Used | - | - |
| F17Y | - | - | - | Not Used | - | - |
| F18Y | 0.35 | RD/GN | 1840 | Battery Positive Voltage | I | - |
| F19Y | 0.35 | RD/GY | 2840 | Battery Positive Voltage | I | - |
| F20X | 0.5 | YE | 6817 | LED Backlight Dimming Control | I | - |
| F20Y | 0.5 | YE | 6817 | LED Backlight Dimming Control | I | - |
| F21Y | 0.35 | VT | 801 | Retained Accessory Power Fuse Supply Voltage | I | - |
| F22Y | 1 | VT | 1301 | Retained Accessory Power Fuse Supply Voltage | I | - |
| F23Y | - | - | - | Not Used | - | - |
| F24X | - | - | - | Not Used | - | - |
| F24Y | - | - | - | Not Used | - | - |
| F25X | - | - | - | Not Used | - | - |
| F25Y | - | - | - | Not Used | - | - |
| F26X | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | I | - |
| F26Y | 0.35 | VT/WH | 639 | Run/Crank Ignition 1 Voltage | I | - |
| F27X | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | I | - |
| F27Y | 0.35 | VT/GN VT/BK |
1739 3 |
Run/Crank Ignition 1 Voltage Run/Crank Ignition 1 Voltage |
I | - |
| F28X | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | I | - |
| F28Y | 0.35 | VT/WH | 239 | Run/Crank Ignition 1 Voltage | I | - |
| F29X | - | - | - | Not Used | - | - |
| F29Y | - | - | - | Not Used | - | - |
| F30X | - | - | - | Not Used | - | - |
| F30Y | - | - | - | Not Used | - | - |
| F31X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply Voltage | I | - |
| F31Y | 0.35 | RD/BU | 302 | Battery Positive Voltage | I | - |
| F32X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply Voltage | I | - |
| F32Y | 0.5 | RD/GY | 642 | Battery Positive Voltage | I | - |
| F33X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply Voltage | I | - |
| F33Y | - | - | - | Not Used | - | - |
| F34X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply Voltage | I | - |
| F34Y | - | - | - | Not Used | - | - |
| J1Y | 4 | RD/BU | 540 | Battery Positive Voltage | I | C32 |
| J2Y | 6 | RD/WH | 640 | Battery Positive Voltage | I | C32 |
| J3Y | 1.5 | RD/GN | 1540 | Battery Positive Voltage | I | AXG |
| J4Y | - | - | - | Not Used | - | - |
| J5Y | 1.5 | RD/GN | 6140 | Battery Positive Voltage | I | - |
| J6Y | - | - | - | Not Used | - | - |
| J7Y | 1.5 | VT | 1001 | Retained Accessory Power Fuse Supply Voltage | I | - |
| J8Y | 1.5 | VT | 1002 | RAP Fuse Supply Voltage | I | - |
| R1_1 | 0.35 | GY/VT | 755 | RAP Relay Coil Control | I | - |
| R1_2 | 0.5 | BK | 1550 | Ground | I | - |
| R2_1 | 0.5 | YE | 5704 | Endgate Latch Relay Coil Control | I | - |
| R2_2 | 0.5 | GN/BN | 5706 | Endgate Latch Relay Supply Voltage | I | - |
| R2_3 | 0.5 | RD/GY | 3540 | Battery Positive Voltage | I | - |
| R2_5 | 0.5 | BU/WH | 6128 | Rear Closure Unlatch Motor Unlatch Control | I | - |
| R3_1 | - | - | - | Not Used | - | - |
| R3_2 | - | - | - | Not Used | - | - |
| R3_3 | - | - | - | Not Used | - | - |
| R3_5 | - | - | - | Not Used | - | - |
| R4_1 | 0.5 | BK | 1550 | Ground | I | - |
| R4_2 | 0.35 | BN/VT | 5486 | Run Relay Coil Control | I | - |
| R4_3 | 4 | RD/GN | 6140 | Battery Positive Voltage | I | - |
| R4_5 | 3 | VT/BN | 341 | Run Ignition 3 Voltage | I | - |
| R5_1 | 0.35 | VT/BU | 3264 | Logistic Mode Relay Close Control | I | - |
| R5_2 | 0.35 | GY/VT | 3263 | Logistic Mode Relay Open Control | I | - |
| R5_3 | 1.5 | RD/GN | 6140 | Battery Positive Voltage | I | - |
| R5_5 | 1.5 | RD/VT | 6340 | Battery Positive Voltage | I | - |
| R5_6 | 0.5 | BK | 1550 | Ground | I | - |
