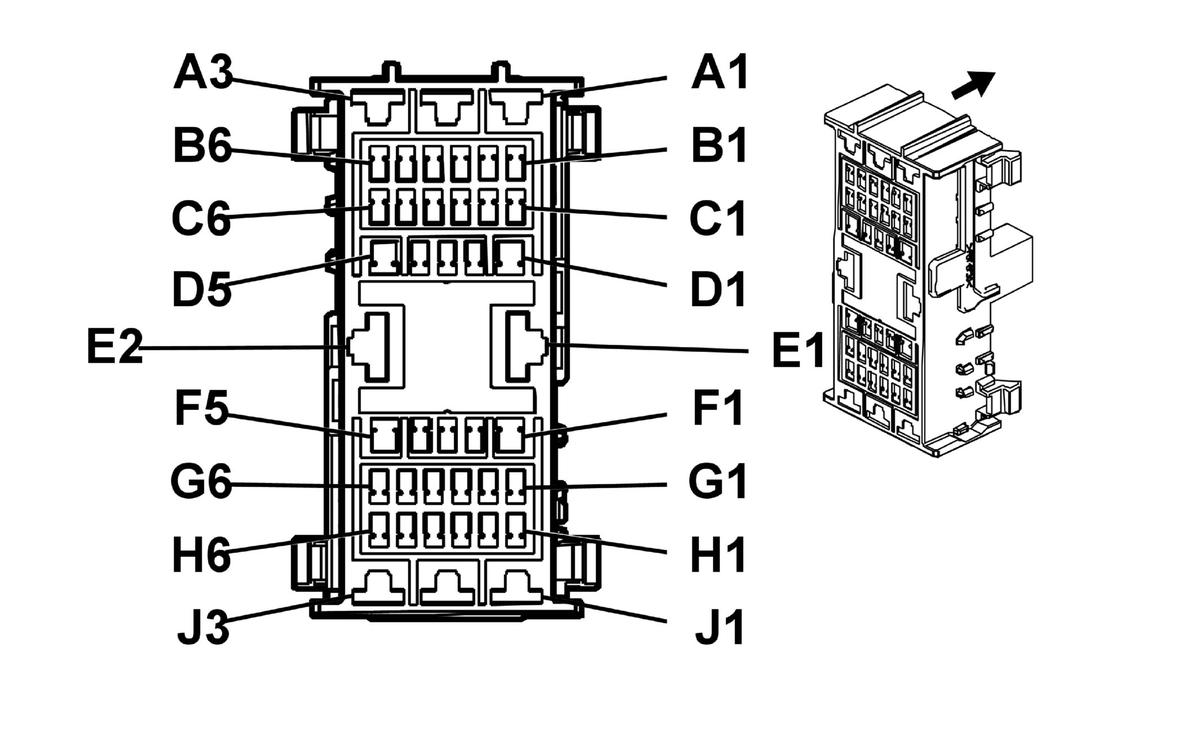

X50A Fuse Block - Underhood X3
WARNING: This page is about a different car, the 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575718 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| II | 13575735 | J-35616-14 (GN) | J-38125-553 | 12191812 | Delphi 19 | C | A |
| III | 13575735 | J-35616-14 (GN) | J-38125-553 | 12191812 | Delphi 19 | E | C |
| IV | 13575753 | J-35616-4A (PU) | J-38125-553 | 15304711 | Delphi 8 | 2 | A |
| V | 13575753 | J-35616-4A (PU) | J-38125-553 | 15304711 | Delphi 8 | E | A |
| VI | 13575754 | J-35616-4A (PU) | J-38125-553 | 15304713 | Delphi 19 | F | D |
| VII | 13582223 | J-35616-42 (RD) | J-38125-11A | 12015870 | Delphi 2 | A | D |
| VIII | 13582225 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| IX | 13591488 | J-35616-35 (VT) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A1 | - | - | - | Not Occupied | - | - |
| A2 | 1.5 2.5 |
YE YE/GN |
6 4358 |
Starter Solenoid Crank Ignition Voltage Starter Pinion Solenoid Voltage |
VII VIII |
- LE2 |
| A3-B1 | - | - | - | Not Occupied | - | - |
| B2 | 0.5 0.5 |
YE/BK YE/VT |
625 4325 |
Starter Enable Relay Control Starter Pinion Solenoid Relay Control |
III | - LE2 & MM1+KL9 |
| B3 | 0.5 | BK | 150 | Ground | III | - |
| B4 | 0.5 | WH/GY | 459 | A/C Compressor Clutch Relay Control | III | - |
| B5 | 0.5 | BN/GN | 59 | A/C Compressor Clutch Control | III | - |
| B6 | 0.5 0.75 |
VT/BU VT/BU |
5294 5294 |
Powertrain Main Relay Fused Supply (5) | III II |
- LE2 |
| C1 | 0.75 0.5 |
RD/WH RD/WH |
140 140 |
Battery Positive Voltage | II III |
- LE2 |
| C2 | 0.75 | RD/VT | 340 | Battery Positive Voltage | II | - |
| C3 | 0.5 | GN/VT | 335 | Low Speed Cooling Fan Relay Control | III | - |
| C4 | 0.5 | BN/YE | 473 | High Speed Cooling Fan Relay Control | III | - |
| C5 | 0.5 | GN/VT | 335 | Low Speed Cooling Fan Relay Control | III | - |
| C6 | - | - | - | Not Occupied | - | - |
| D1 | 0.75 2.5 |
VT/BU VT/BU |
5290 5290 |
Powertrain Main Relay Fused Supply (1) | IV VI |
- LE2 |
| D2 | 0.5 | YE | 5991 | Powertrain Relay Coil Control | III | - |
| D3 | 0.5 0.75 1 |
VT/BU VT/BU VT/BU |
5293 5293 5293 |
Powertrain Main Relay Fused Supply (4) | III II II |
- (LUJ/LUV) LE2 |
| D4 | - | - | - | Not Occupied | - | - |
| D5 | 0.75 0.75 |
VT/BU VT/BU |
5290 5292 |
Powertrain Main Relay Fused Supply (1) Powertrain Main Relay Fused Supply (3) |
IV | (LUJ/LUV) LE2 |
| E1 | 1.5 1.5 |
RD/VT RD/VT |
2640 2640 |
Battery Positive Voltage | IX I |
- (LUJ/LUV/LDE/2H0/LFH) |
| E2 | - | - | - | Not Occupied | - | - |
| F1 | 0.5 | VT/BU | 5291 | Powertrain Main Relay Fused Supply (2) | V | LE2 |
| F2 | 0.5 | GN/GY | 465 | Fuel Pump Primary Relay Control | III | - |
| F3 | 0.5 | BN/YE | 473 | High Speed Cooling Fan Relay Control | III | - |
| F4 | - | - | - | Not Occupied | - | - |
| F5 | 0.75 1 |
VT/BU VT/BU |
5291 5291 |
Powertrain Main Relay Fused Supply (2) | IV | - LE2 |
| G1 | 0.5 | GY/BK | 3865 | Heater Loop Auxiliary Pump Relay Control | III | LE2+KL9&(MAH/MBC/MCX) |
| G2 | 0.5 | BN/WH | 419 | Check Engine Indicator Control | III | - |
| G3 | 0.5 | GN/GY | 465 | Fuel Pump Primary Relay Control | III | - |
| G4 | 0.5 | WH/BU | 6311 | Cruise/ETC/TCC Brake Signal | III | - |
| G5 | 0.5 | VT/GY | 139 | Run/Crank Ignition 1 Voltage | III | - |
| G6 | 0.75 | VT/WH | 1939 | Run/Crank Ignition 1 Voltage | II | - |
| H1 | 0.5 | YE/BK | 625 | Starter Enable Relay Control | III | LE2 & MM1+KL9 |
| H2 | 0.5 | WH/BN | 3871 | Cold Start Fuel Pump Control | III | - |
| H3 | 0.75 | GN | 5543 | Auxiliary Heater Pump Relay Contact Control | II | LE2+KL9&(MAH/MBC/MCX) |
| H4 | - | - | - | Not Occupied | - | - |
| H5 | 0.5 | VT/YE | 5985 | Accessory Wakeup Serial Data | III | - |
| H6 | 0.5 | VT/BK | 1239 | Run/Crank Ignition 1 Voltage | III | - |
| J1 | 1.5 | YE | 6 | Starter Solenoid Crank Ignition Voltage | VII | LE2 |
| J2-J3 | - | - | - | Not Occupied | - | - |
