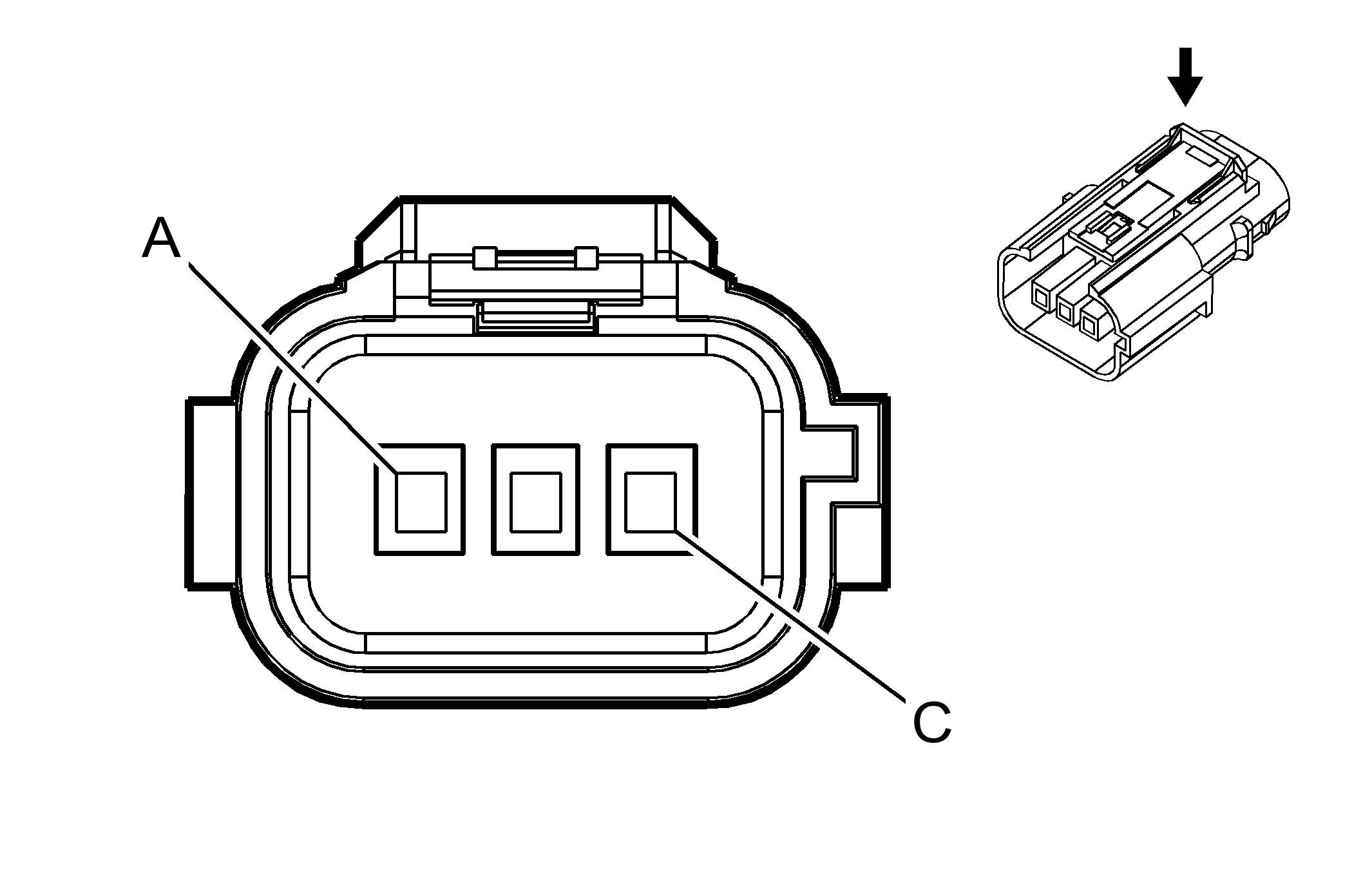

T18 Battery Charger X3
WARNING: This page is about a different car, the 2015 Chevrolet Volt. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 13861587
- Service Connector: 19303580
- Description: 3-Way F 150 Metri Pack Series (OG)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| A |
2 |
L-BU |
3837 |
Voltage AC Line 1 |
I |
- |
| B |
2 |
L-GN |
3952 |
Voltage AC Ground |
I |
- |
| C |
2 |
WH |
3838 |
Voltage AC Neutral Line 2 |
I |
- |
