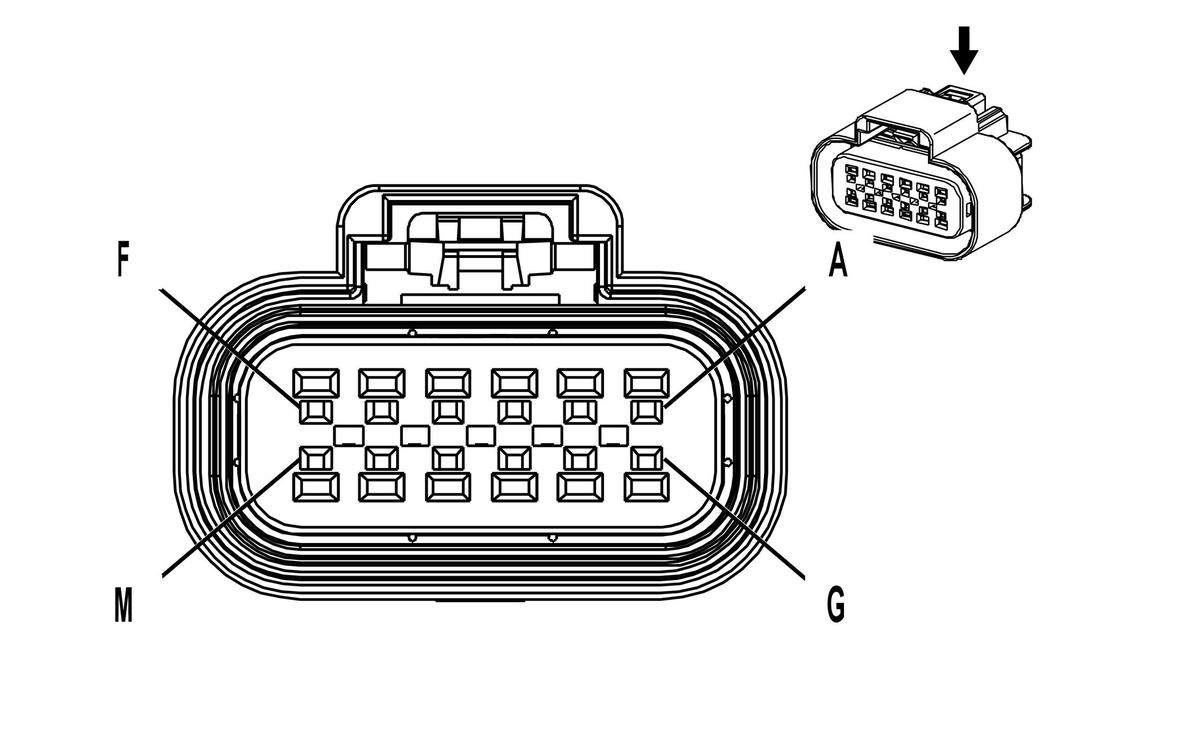

T18 Battery Charger X1
WARNING: This page is about a different car, the 2015 Chevrolet Volt. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 32165K1CS
- Service Connector: 13504588
- Description: 12-Way F 150 GT Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13578912 |
J-35616-14 (GN) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| A |
0.5 |
VT/WH |
639 |
Run/Crank Ignition 1 Voltage |
I |
- |
| B |
0.5 |
L-BU/L-GN |
6433 |
CAN Bus High Serial Data |
I |
- |
| C |
0.5 |
WH |
6432 |
CAN Bus Low Serial Data |
I |
- |
| D-E |
- |
- |
- |
Not Occupied |
- |
- |
| F |
0.5 |
L-BU/WH |
3977 |
Accessory Wakup Serial Data 2 |
I |
- |
| G |
0.5 |
L-BU/BN |
3787 |
High Voltage Energy Management Communication Enable |
I |
- |
| H-J |
- |
- |
- |
Not Occupied |
- |
- |
| K |
0.5 |
L-BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
I |
- |
| L |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
I |
- |
| M |
- |
- |
- |
Not Occupied |
- |
- |
