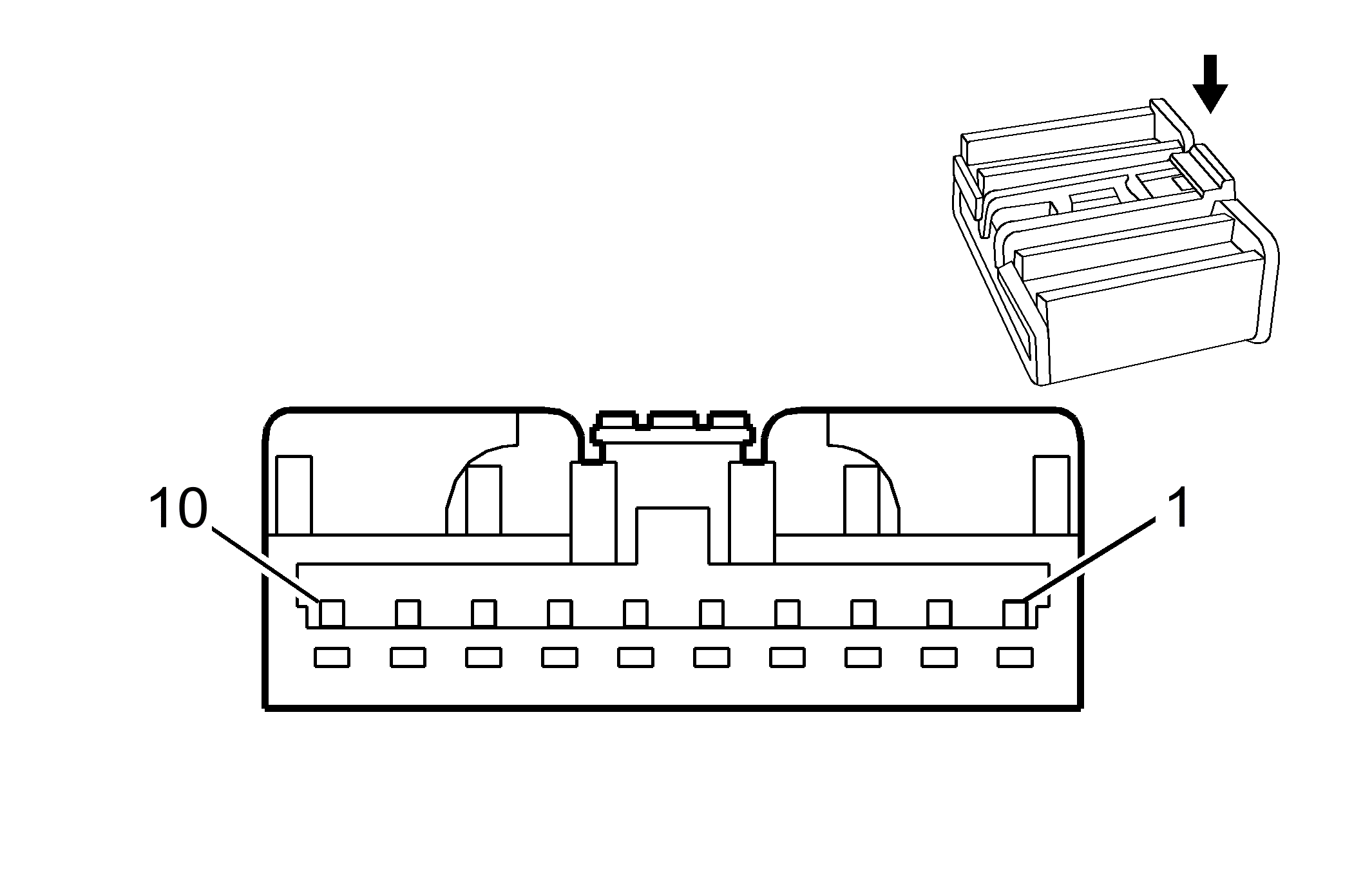

K16 Battery Energy Control Module X3
WARNING: This page is about a different car, the 2015 Chevrolet Volt. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Contactor Assembly
- OEM Connector: AIT2PB-10-1AD
- Service Connector: Service by Part Assembly - See Part Catalog
- Description: 10-Way F (OG)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Service by Part Assembly - See Part Catalog |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
OG |
- |
KR34B Hybrid/EV Battery Positive Contactor Status |
I |
- |
| 2-3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.5 |
GY |
- |
KR34A Hybrid/EV Battery Negative Contactor Status |
I |
- |
| 5-6 |
- |
- |
- |
Not Occupied |
- |
- |
| 7 |
0.5 |
L-GN |
- |
KR34A Hybrid/EV Battery Negative Contactor Status |
I |
- |
| 8-9 |
- |
- |
- |
Not Occupied |
- |
- |
| 10 |
0.5 |
RD |
- |
KR34B Hybrid/EV Battery Positive Contactor Status |
I |
- |
