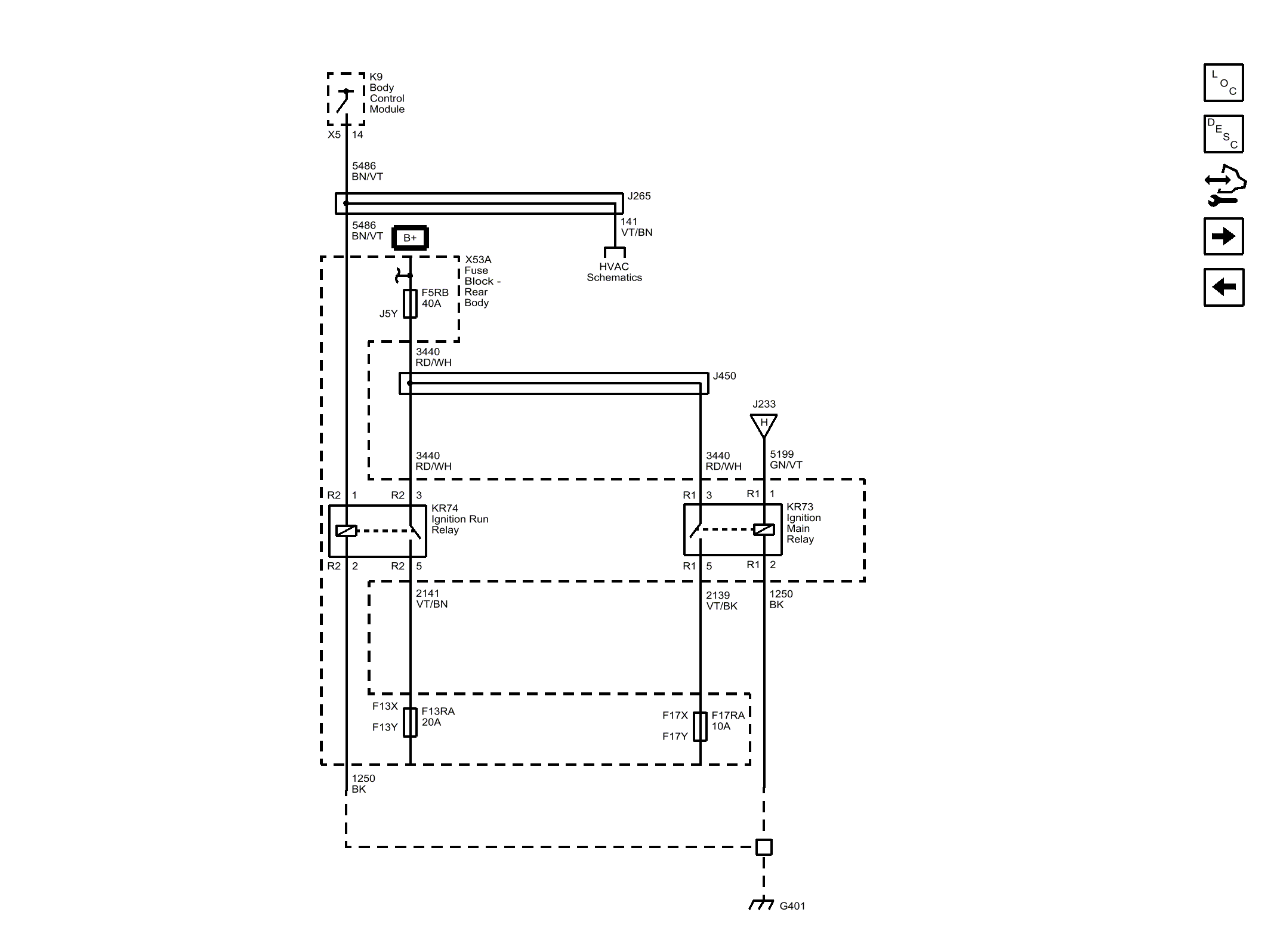

KR73 Ignition Main Relay and KR74 Ignition Run Relay (Encore)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5486 | Run Relay Coil Control |
| CAV_14 | 14 |
| CONN_X5 | X5 |
| 5486_BN/VT | 5486 BN/VT |
| 5486_BN/VT | 5486 BN/VT |
| 141 | Run Ignition 3 Voltage |
| 141_VT/BN | 141 VT/BN |
| CAV_J5Y | J5Y |
| 3440 | Battery Positive Voltage |
| 3440_RD/WH | 3440 RD/WH |
| 3440_RD/WH | 3440 RD/WH |
| 3440_RD/WH | 3440 RD/WH |
| 5199 | Run/Crank Relay Coil Control |
| 5199_GN/VT | 5199 GN/VT |
| 2141 | Run Ignition 3 Voltage |
| 2141_VT/BN | 2141 VT/BN |
| 2139 | Run/Crank Ignition 1 Voltage |
| 2139_VT/BK | 2139 VT/BK |
| 1250_BK | 1250 BK |
| CAV_F17X | F17X |
| CAV_F17Y | F17Y |
| 1250_BK | 1250 BK |
| CAV_1 | 1 |
| CONN_R2 | R2 |
| CAV_3 | 3 |
| CONN_R2 | R2 |
| CAV_5 | 5 |
| CONN_R2 | R2 |
| CAV_2 | 2 |
| CONN_R2 | R2 |
| CAV_1 | 1 |
| CONN_R1 | R1 |
| CAV_3 | 3 |
| CONN_R1 | R1 |
| CAV_2 | 2 |
| CONN_R1 | R1 |
| CAV_5 | 5 |
| CONN_R1 | R1 |
| CAV_F13X | F13X |
| CAV_F13Y | F13Y |
| 1250 | Ground |
| G401 | G401 |
| J265 | J265 |
| F5RB | F5RB 40A |
| H_REF | H |
| J450 | J450 |
| F17RA | F17RA 10A |
| F13RA | F13RA 20A |
| KR74 | KR74 Ignition Run Relay |
| X53A | X53A Fuse Block - Rear Body |
| K9 | K9 Body Control Module |
| HVAC_Schematics_REF | HVAC_Schematics_REF HVAC Schematics |
| KR73 | KR73 Ignition Main Relay |
