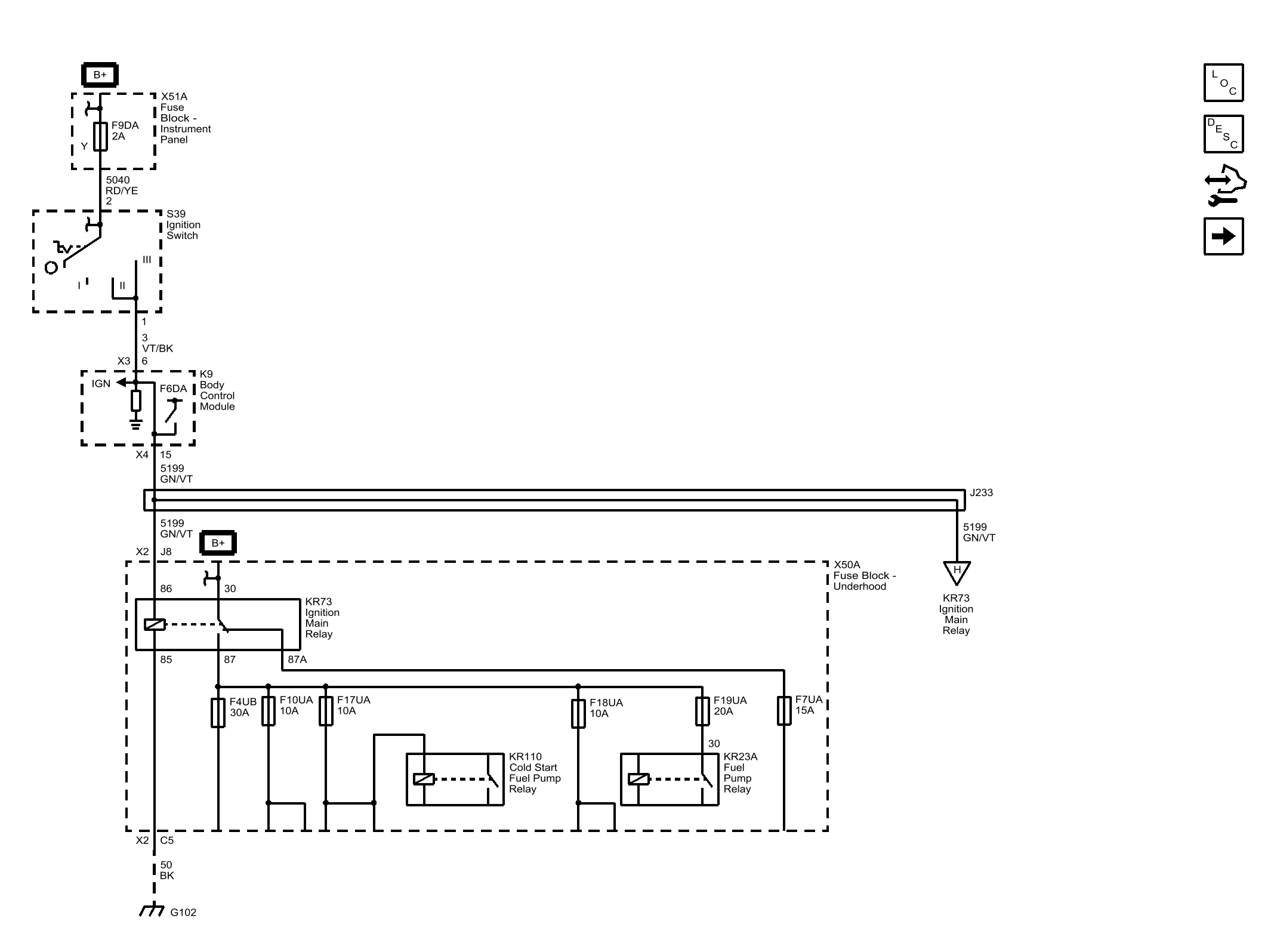

KR73 Ignition Main Relay (Encore)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5040 | Battery Positive Voltage |
| 5040_RD/YE | 5040 RD/YE |
| CAV_2 | 2 |
| 3 | Run/Crank Ignition 1 Voltage |
| 3_VT/BK | 3 VT/BK |
| CAV_6 | 6 |
| CONN_X3 | X3 |
| CAV_1 | 1 |
| 5199 | Run/Crank Relay Coil Control |
| CAV_J8 | J8 |
| CONN_X2 | X2 |
| CAV_15 | 15 |
| CONN_X4 | X4 |
| 5199_GN/VT | 5199 GN/VT |
| 5199_GN/VT | 5199 GN/VT |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_85 | 85 |
| CAV_87 | 87 |
| CAV_87A | 87A |
| 50 | Ground |
| 50_BK | 50 BK |
| CAV_C5 | C5 |
| CONN_X2 | X2 |
| CAV_30 | 30 |
| 5199_GN/VT | 5199 GN/VT |
| CAV_Y | Y |
| F9DA | F9DA 2A |
| F6DA | F6DA |
| F4UB | F4UB 30A |
| F10UA | F10UA 10A |
| F17UA | F17UA 10A |
| F18UA | F18UA 10A |
| F19UA | F19UA 20A |
| F7UA | F7UA 15A |
| H_REF | H |
| J233 | J233 |
| S39 | S39 Ignition Switch |
| K9 | K9 Body Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| X50A | X50A Fuse Block - Underhood |
| KR23A | KR23A Fuel Pump Relay |
| KR110 | KR110 Cold Start Fuel Pump Relay |
| KR73 | KR73 Ignition Main Relay |
| KR73 | KR73 Ignition Main Relay |
