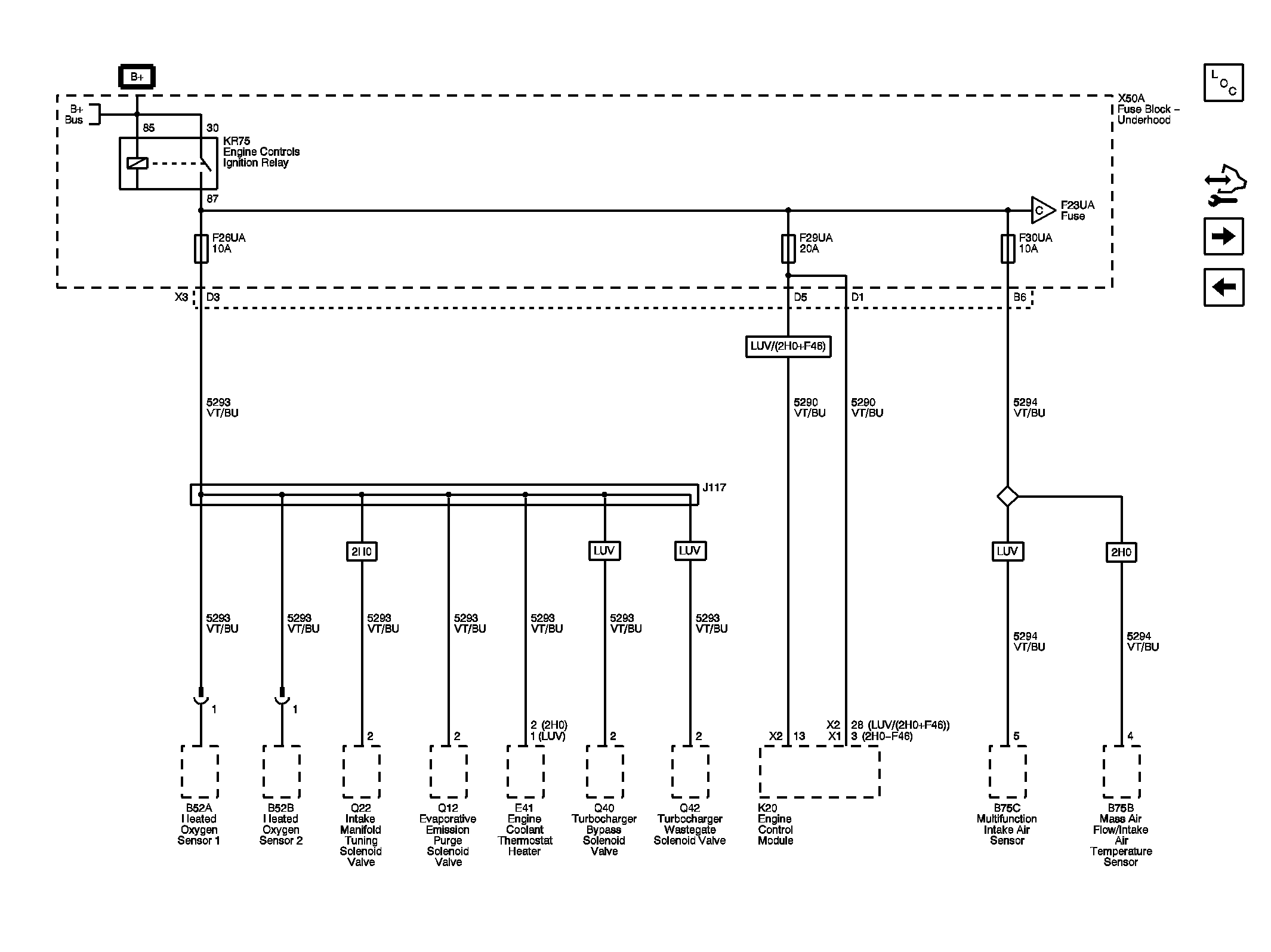

F26UA, F29UA, and F30UA (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_85 | 85 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| 5294 | Powertrain Main Relay Fused Supply (5) |
| 5294_VT/BU | 5294 VT/BU |
| CAV_B6 | B6 |
| CAV_5 | 5 |
| 5290 | Powertrain Main Relay Fused Supply (1) |
| 5290_VT/BU | 5290 VT/BU |
| CAV_D1 | D1 |
| 5290_VT/BU | 5290 VT/BU |
| CAV_D5 | D5 |
| CAV_D3 | D3 |
| CONN_X3 | X3 |
| 5293 | Powertrain Main Relay Fused Supply (4) |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| CAV_2 | 2 |
| 5293_VT/BU | 5293 VT/BU |
| CAV_2 | 2 |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| 5293_VT/BU | 5293 VT/BU |
| CAV_1 | 1 |
| CAV_1 | 1 |
| 5293_VT/BU | 5293 VT/BU |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_2 | 2 |
| CAV_2 | 2 |
| CAV_13 | 13 |
| CONN_X2 | X2 |
| CAV_1 | 1 |
| CAV_2 | 2 |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 5294_VT/BU | 5294 VT/BU |
| CAV_4 | 4 |
| 5294_VT/BU | 5294 VT/BU |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_3 | 3 |
| CONN_X1 | X1 |
| CAV_28 | 28 |
| CONN_X2 | X2 |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| F46 | CHASSIS DRIVE LINE-ALL WHEEL DRIVE (AWD), FULL TIME (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| F46 | CHASSIS DRIVE LINE-ALL WHEEL DRIVE (AWD), FULL TIME (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 2H0 | ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| F46 | CHASSIS DRIVE LINE-ALL WHEEL DRIVE (AWD), FULL TIME (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| C_REF | C |
| F26UA | F26UA 10A |
| F29UA | F29UA 20A |
| F30UA | F30UA 10A |
| J117 | J117 |
| KR75 | KR75 Engine Controls Ignition Relay |
| B52B | B52B Heated Oxygen Sensor 2 |
| Q12 | Q12 Evaporative Emission Purge Solenoid Valve |
| Q42 | Q42 Turbocharger Wastegate Solenoid Valve (LUV/LUJ) |
| Q40 | Q40 Turbocharger Bypass Solenoid Valve (LUV/LUJ) |
| X50A | X50A Fuse Block - Underhood |
| E41 | E41 Engine Coolant Thermostat Heater |
| B75C | B75C Multifunction Intake Air Sensor (LUV/LUJ) |
| B52A | B52A Heated Oxygen Sensor 1 |
| K20 | K20 Engine Control Module |
| Q22 | Q22 Intake Manifold Tuning Solenoid Valve |
| B75B | B75B Mass Air Flow/Intake Air Temperature Sensor (2H0) |
