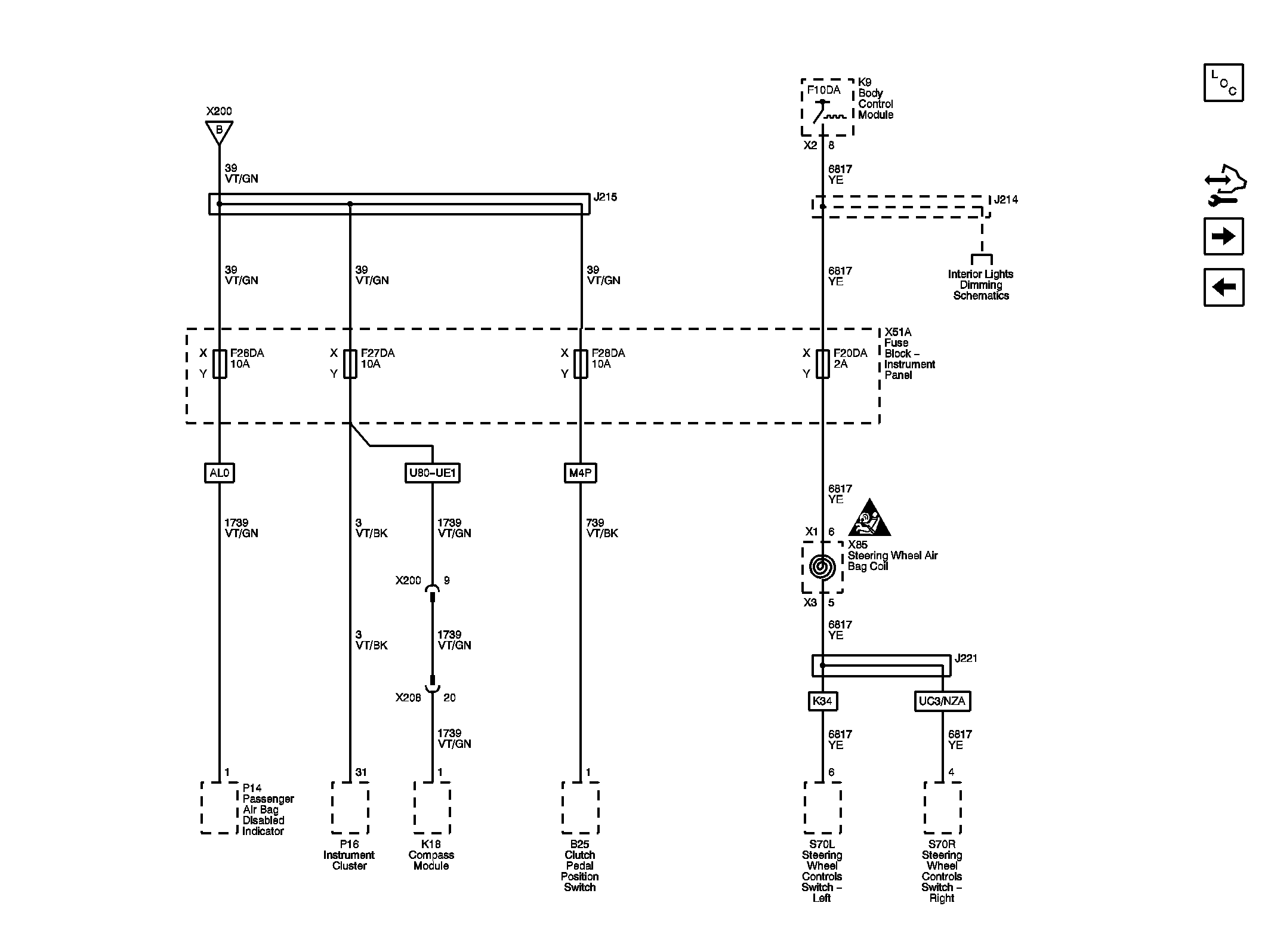

F20DA, F26DA, F27DA, and F28DA (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 6817 | LED Backlight Dimming Control |
| 6817_YE | 6817 YE |
| CAV_8 | 8 |
| CONN_X2 | X2 |
| 6817_YE | 6817 YE |
| 6817_YE | 6817 YE |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| 6817_YE | 6817 YE |
| CAV_6 | 6 |
| CAV_5 | 5 |
| CONN_X3 | X3 |
| 6817_YE | 6817 YE |
| 6817_YE | 6817 YE |
| CAV_4 | 4 |
| CAV_X | X |
| CAV_Y | Y |
| 39 | Run/Crank Ignition 1 Voltage |
| 39_VT/GN | 39 VT/GN |
| 39_VT/GN | 39 VT/GN |
| 39_VT/GN | 39 VT/GN |
| 39_VT/GN | 39 VT/GN |
| CAV_X | X |
| CAV_Y | Y |
| CAV_X | X |
| CAV_Y | Y |
| CAV_X | X |
| CAV_Y | Y |
| 639 | Run/Crank Ignition 1 Voltage |
| 1739_VT/GN | 1739 VT/GN |
| CAV_1 | 1 |
| 3 | Run/Crank Ignition 1 Voltage |
| 3_VT/BK | 3 VT/BK |
| CAV_31 | 31 |
| AL0 | SENSOR INDICATOR-INFLATABLE RESTRAINT, FRT PASS/CHILD PRESENCE DETECTOR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1739_VT/GN | 1739 VT/GN |
| 3_VT/BK | 3 VT/BK |
| CAV_1 | 1 |
| 1739_VT/GN | 1739 VT/GN |
| 1739_VT/GN | 1739 VT/GN |
| 1739 | Run/Crank Ignition 1 Voltage |
| CAV_20 | 20 |
| CAV_9 | 9 |
| U80 | DISPLAY-COMPASS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UE1 | COMMUNICATION SYSTEM-VEHICLE, ONSTAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UC3 | CONTROL-STEERING WHEEL, RADIO and PHONE, REDUNDANT CONTROLS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| NZA | CONTROL-STEERING WHEEL, WIRELESS INTERFACE, RADIO and PHONE, HANDSFREE CONTROLS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 739 | Run/Crank Ignition 1 Voltage |
| 739_VT/BK | 739 VT/BK |
| M4P | TRANSMISSION-MAN 5 SPD, GMAP, 72MM, FWD, 3.81 1ST, 2.15 2ND, 1.34 3RD, 0.97 4TH, 0.76 5TH, D16 (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_1 | 1 |
| K34 | CRUISE CONTROL-AUTOMATIC, ELECTRONIC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| B_REF | B |
| F10DA | F10DA |
| J221 | J221 |
| F20DA | F20DA 2A |
| F28DA | F28DA 10A |
| F27DA | F27DA 10A |
| F26DA | F26DA 10A |
| J215 | J215 |
| J214 | J214 |
| X208 | X208 |
| X200 | X200 |
| X51A | X51A Fuse Block - Instrument Panel |
| S70L | S70L Steering Wheel Controls Switch - Left (K33/K34) |
| S70R | S70R Steering Wheel Controls Switch - Right (UC3/NZA) |
| K9 | K9 Body Control Module |
| P16 | P16 Instrument Cluster |
| Interior_Lights_Dimming_Schematics_REF | Interior_Lights_Dimming_Schematics_REF Interior Lights Dimming Schematics |
| X85 | X85 Steering Wheel Air Bag Coil |
| P14 | P14 Passenger Air Bag Disabled Indicator (LHD) |
| K18 | K18 Compass Module (U80) |
| B25 | B25 Clutch Pedal Position Switch (M4P) |
