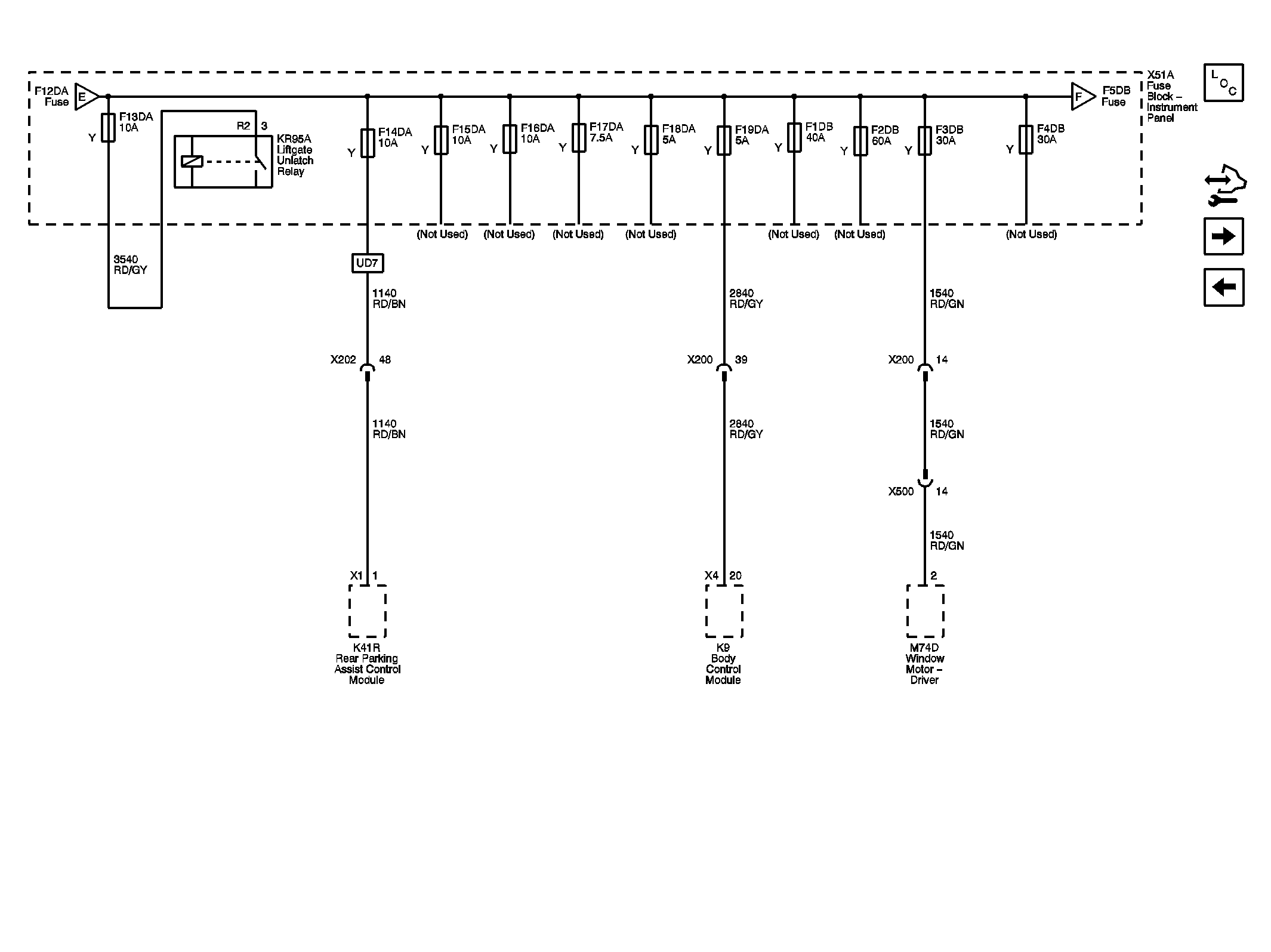

F1DB, F2DB, F3DB, F4DB, F13DA, F14DA, F15DA, F16DA, F17DA, F18DA, AND F19DA (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| CAV_Y | Y |
| 3540 | Battery Positive Voltage |
| 1140 | Battery Positive Voltage |
| 1140_RD/BN | 1140 RD/BN |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| 1140_RD/BN | 1140 RD/BN |
| CAV_48 | 48 |
| 2840 | Battery Positive Voltage |
| 2840_RD/GY | 2840 RD/GY |
| CAV_20 | 20 |
| CONN_X4 | X4 |
| 2840_RD/GY | 2840 RD/GY |
| CAV_39 | 39 |
| CAV_3 | 3 |
| CONN_R2 | R2 |
| 3540_RD/GY | 3540 RD/GY |
| CAV_2 | 2 |
| CAV_Y | Y |
| UD7 | PARK ASSIST-REAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1540 | Battery Positive Voltage |
| 1540_RD/GN | 1540 RD/GN |
| CAV_14 | 14 |
| CAV_14 | 14 |
| 1540_RD/GN | 1540 RD/GN |
| 1540_RD/GN | 1540 RD/GN |
| E_REF | E |
| F13DA | F13DA 10A |
| F14DA | F14DA 10A |
| F15DA | F15DA 10A |
| F16DA | F16DA 10A |
| F17DA | F17DA 7.5A |
| F18DA | F18DA 5A |
| F19DA | F19DA 5A |
| F1DB | F1DB 40A |
| F2DB | F2DB 60A |
| F3DB | F3DB 30A |
| F4DB | F4DB 30A |
| F_REF | F |
| X202 | X202 |
| X200 | X200 |
| X500 | X500 |
| X200 | X200 |
| X51A | X51A Fuse Block - Instrument Panel |
| K9 | K9 Body Control Module |
| M74D | M74D Window Motor - Driver |
| KR95A | KR95A Liftgate Unlatch Relay |
| K41R | K41R Rear Parking Assist Control Module (UD7) |
