F1UA, F1UB, F2UA, F3UA, F3UB, F5UA, F6UA, F8UA, F10UB, F15UA, F16UA, and F33UA Fuses (Encore)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.

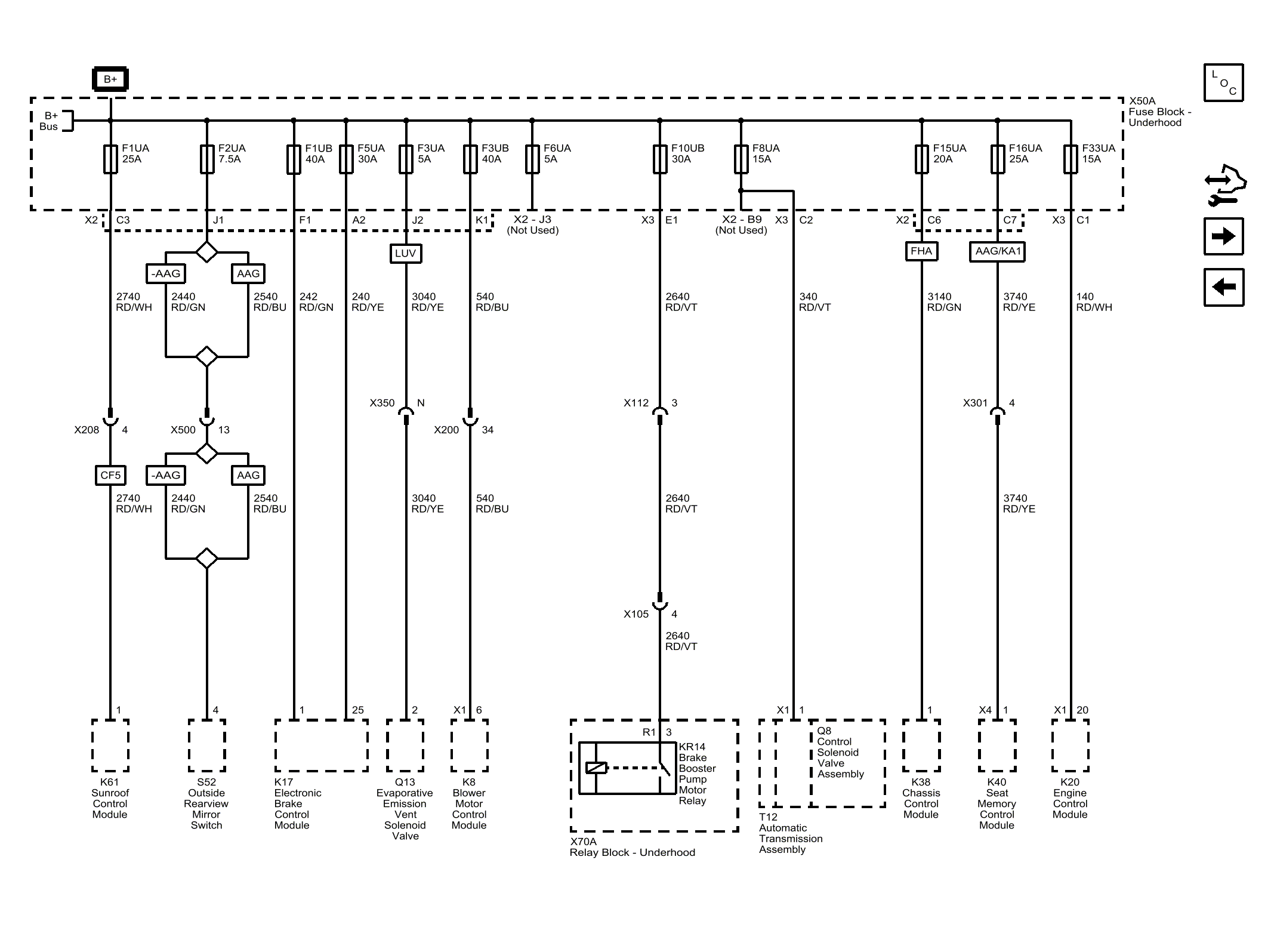

Fig 1: F1UA, F1UB, F2UA, F3UA, F3UB, F5UA, F6UA, F8UA, F10UB, F15UA, F16UA, and F33UA Fuses (Encore)
| Callout | Component Name |
|---|---|
| 140 | Battery Positive Voltage |
| 140_RD/WH | 140 RD/WH |
| CAV_20 | 20 |
| CONN_X1 | X1 |
| CAV_C1 | C1 |
| CONN_X3 | X3 |
| 3740 | Battery Positive Voltage |
| 3740_RD/YE | 3740 RD/YE |
| CAV_1 | 1 |
| CONN_X4 | X4 |
| CAV_C7 | C7 |
| 3740_RD/YE | 3740 RD/YE |
| CAV_4 | 4 |
| 3140 | Battery Positive Voltage |
| 3140_RD/GN | 3140 RD/GN |
| CAV_1 | 1 |
| CAV_C6 | C6 |
| CONN_X2 | X2 |
| FHA | FUEL SYSTEM-ELECTRONIC, RETURNLESS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 340 | Battery Positive Voltage |
| 340_RD/VT | 340 RD/VT |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_C2 | C2 |
| CONN_X3 | X3 |
| 104 | Glow Plug Supply Voltage |
| CAV_E1 | E1 |
| CONN_X3 | X3 |
| 2640_RD/VT | 2640 RD/VT |
| 2640_RD/VT | 2640 RD/VT |
| 2640_RD/VT | 2640 RD/VT |
| CAV_3 | 3 |
| CAV_4 | 4 |
| 3040 | Battery Positive Voltage |
| 3040_RD/YE | 3040 RD/YE |
| CAV_2 | 2 |
| CAV_J2 | J2 |
| 3040_RD/YE | 3040 RD/YE |
| CAV_N | N |
| 240 | Battery Positive Voltage |
| 240_RD/YE | 240 RD/YE |
| CAV_25 | 25 |
| CAV_A2 | A2 |
| 242 | Battery Positive Voltage |
| CAV_1 | 1 |
| CAV_F1 | F1 |
| 242_RD/GN | 242 RD/GN |
| CAV_4 | 4 |
| CAV_J1 | J1 |
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| CAV_1 | 1 |
| 2740_RD/WH | 2740 RD/WH |
| CF5 | ROOF-SUN, GLASS, SLIDING, ELEC (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_4 | 4 |
| 2540 | Battery Positive Voltage |
| 2540_RD/BU | 2540 RD/BU |
| 2440_RD/GN | 2440 RD/GN |
| AAG | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, HVAC, RADIO PRESET (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_C3 | C3 |
| CONN_X2 | X2 |
| AAG | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, HVAC, RADIO PRESET (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| KA1 | HEATER SEAT FRT-DRVR and PASS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 2540_RD/BU | 2540 RD/BU |
| 2440_RD/GN | 2440 RD/GN |
| AAG | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, HVAC, RADIO PRESET (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 2440 | Battery Positive Voltage |
| CAV_13 | 13 |
| AAG | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, HVAC, RADIO PRESET (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| AAG | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, HVAC, RADIO PRESET (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_3 | 3 |
| CONN_R1 | R1 |
| 540 | Battery Positive Voltage |
| 540_RD/BU | 540 RD/BU |
| CAV_K1 | K1 |
| 540_RD/BU | 540 RD/BU |
| CAV_34 | 34 |
| LUV | ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| F1UA | F1UA 25A |
| F2UA | F2UA 7.5A |
| F1UB | F1UB 40A |
| F5UA | F5UA 30A |
| F3UA | F3UA 5A |
| F6UA | F6UA 5A |
| F10UB | F10UB 30A |
| F8UA | F8UA 15A |
| F15UA | F15UA 20A |
| F16UA | F16UA 25A |
| F33UA | F33UA 15A |
| X301 | X301 |
| X112 | X112 |
| X105 | X105 |
| X350 | X350 |
| X208 | X208 |
| X500 | X500 |
| F3UB | F3UB 40A |
| X200 | X200 |
| K20 | K20 Engine Control Module |
| Q8 | Q8 Control Solenoid Valve Assembly |
| T12 | T12 Automatic Transmission Assembly |
| S52 | S52 Outside Rearview Mirror Switch |
| K61 | K61 Sunroof Control Module (CF5) |
| K17 | K17 Electronic Brake Control Module |
| Q13 | Q13 Evaporative Emission Vent Solenoid Valve (LUV) |
| KR14 | KR14 Brake Booster Pump Motor Relay |
| X70A | X70A Relay Block - Underhood |
| K40 | K40 Seat Memory Control Module (AAG/KA1) |
| X50A | X50A Fuse Block - Underhood |
| K8 | K8 Blower Motor Control Module |
| K38 | K38 Chassis Control Module (FHA) |
