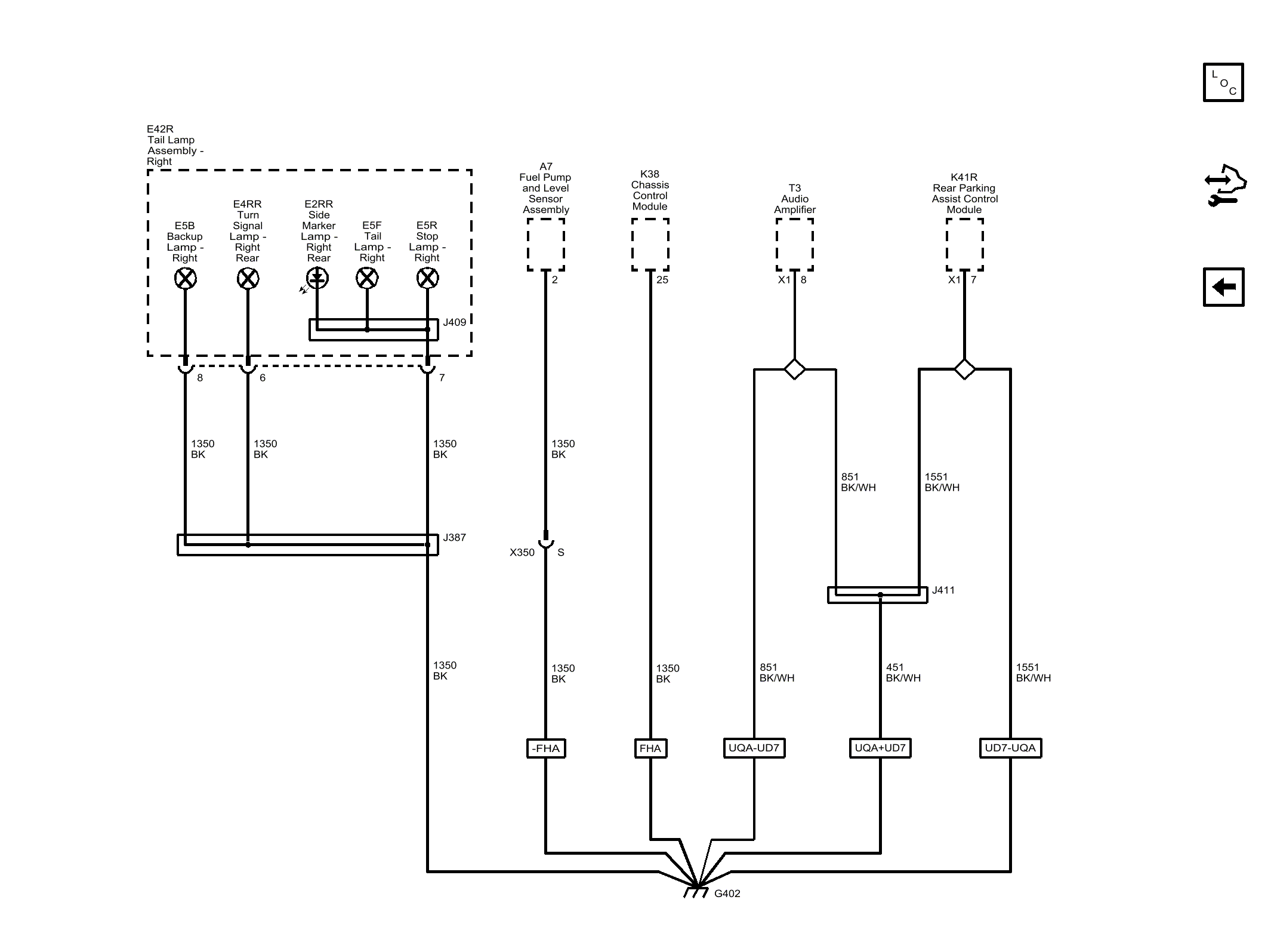

G402 (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_25 | 25 |
| CAV_2 | 2 |
| 1350_BK | 1350 BK |
| 1350_BK | 1350 BK |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| CAV_8 | 8 |
| CONN_X1 | X1 |
| 451 | Signal Ground |
| 1551 | Signal Ground |
| 1350 | Ground |
| 851_BK/WH | 851 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| 1551_BK/WH | 1551 BK/WH |
| 851_BK/WH | 851 BK/WH |
| 1350_BK | 1350 BK |
| 451_BK/WH | 451 BK/WH |
| 1350_BK | 1350 BK |
| 1350_BK | 1350 BK |
| 1350_BK | 1350 BK |
| 1350_BK | 1350 BK |
| UQA | SPEAKER SYSTEM-PREMIUM AUDIO BRANDED WITH AMPLIFIER (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UD7 | PARK ASSIST-REAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_8 | 8 |
| CAV_6 | 6 |
| CAV_S | S |
| FHA | FUEL SYSTEM-ELECTRONIC, RETURNLESS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| FHA | FUEL SYSTEM-ELECTRONIC, RETURNLESS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 851 | Signal Ground |
| UD7 | PARK ASSIST-REAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UQA | SPEAKER SYSTEM-PREMIUM AUDIO BRANDED WITH AMPLIFIER (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UQA | SPEAKER SYSTEM-PREMIUM AUDIO BRANDED WITH AMPLIFIER (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UD7 | PARK ASSIST-REAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_7 | 7 |
| G402 | G402 |
| J409 | J409 |
| X350 | X350 |
| J411 | J411 |
| J387 | J387 |
| T3 | T3 Audio Amplifier |
| A7 | A7 Fuel Pump and Level Sensor Assembly |
| E5B | E5B Backup Lamp - Right |
| E4RR | E4RR Turn Signal Lamp - Right Rear |
| E2RR | E2RR Side Marker Lamp - Right Rear |
| E5F | E5F Tail Lamp - Right |
| E5R | E5R Stop Lamp - Right |
| E42R | E42R Tail Lamp Assembly - Right |
| K41R | K41R Rear Parking Assist Control Module (UD7) |
| K38 | K38 Chassis Control Module (FHA) |
