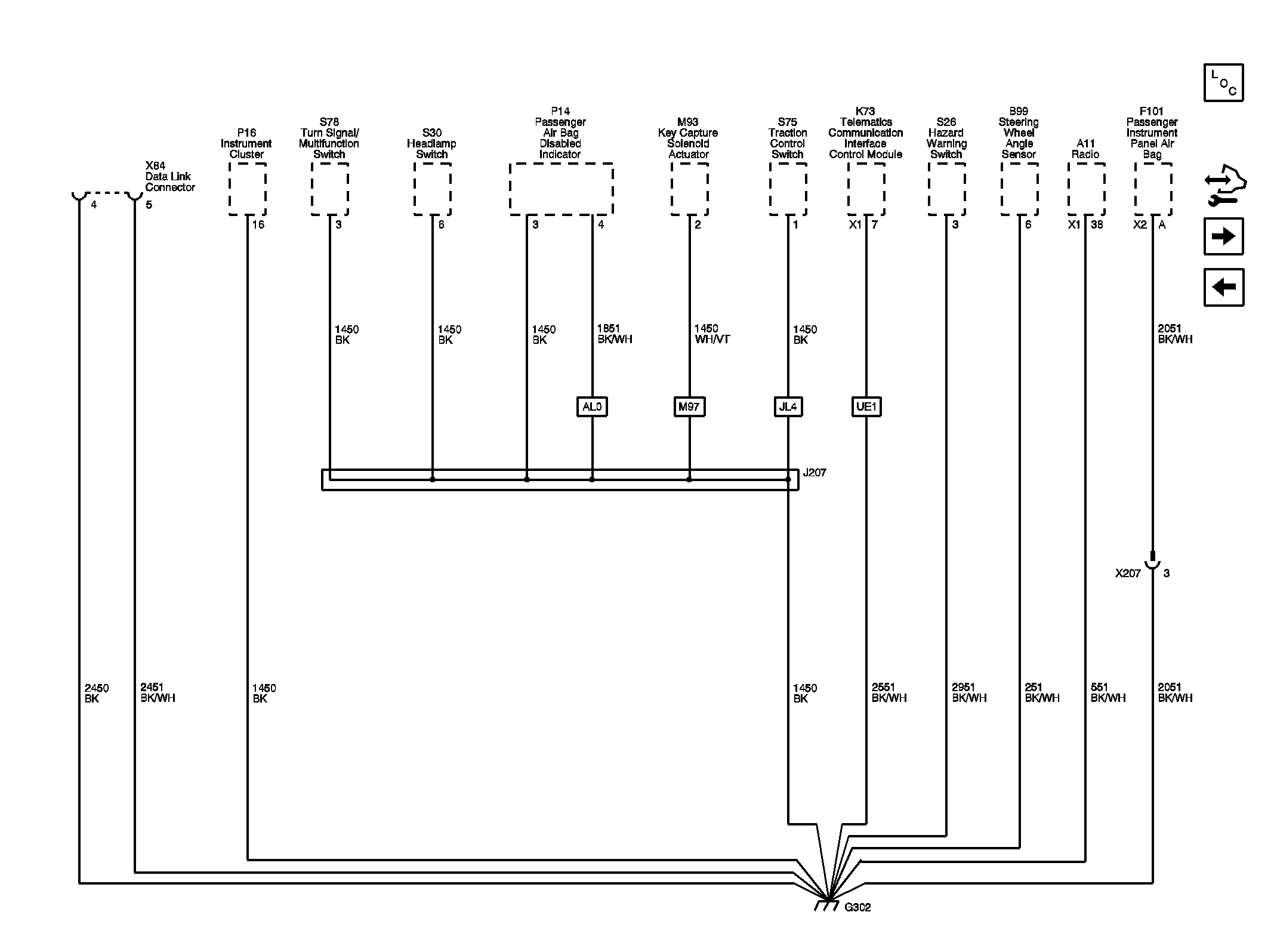

G302 (Trax)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2450_BK | 2450 BK |
| 2451_BK/WH | 2451 BK/WH |
| 1450_BK | 1450 BK |
| CAV_16 | 16 |
| CAV_3 | 3 |
| 1450 | Ground |
| 1450_BK | 1450 BK |
| CAV_6 | 6 |
| 1450_BK | 1450 BK |
| CAV_4 | 4 |
| CAV_5 | 5 |
| 1450_WH/VT | 1450 WH/VT |
| CAV_2 | 2 |
| M97 | SHIFTER INTERLOCK-BRAKE, TRANS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1450_BK | 1450 BK |
| CAV_1 | 1 |
| CAV_3 | 3 |
| 2551_BK/WH | 2551 BK/WH |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 2551 | Signal Ground |
| UE1 | COMMUNICATION SYSTEM-VEHICLE, ONSTAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 2450 | Ground |
| 2051 | Signal Ground |
| 1450_BK | 1450 BK |
| 1450_BK | 1450 BK |
| 1851 | Signal Ground |
| 1851_BK/WH | 1851 BK/WH |
| CAV_3 | 3 |
| CAV_4 | 4 |
| AL0 | SENSOR INDICATOR-INFLATABLE RESTRAINT, FRT PASS/CHILD PRESENCE DETECTOR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| JL4 | CONTROL,-ACTIVE BRAKE (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 251 | Signal Ground |
| 251_BK/WH | 251 BK/WH |
| CAV_6 | 6 |
| 551 | Signal Ground |
| 551_BK/WH | 551 BK/WH |
| CAV_38 | 38 |
| CONN_X1 | X1 |
| 2051_BK/WH | 2051 BK/WH |
| CAV_A | A |
| CONN_X2 | X2 |
| CAV_3 | 3 |
| 2951 | Signal Ground |
| 2951_BK/WH | 2951 BK/WH |
| 2051_BK/WH | 2051 BK/WH |
| 2451 | Signal Ground |
| G302 | G302 |
| X207 | X207 |
| J207 | J207 |
| S30 | S30 Headlamp Switch |
| X84 | X84 Data Link Connector |
| P16 | P16 Instrument Cluster |
| S78 | S78 Turn Signal/Multifunction Switch |
| M93 | M93 Key Capture Solenoid Actuator (M97) |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
| P14 | P14 Passenger Air Bag Disabled Indicator (LHD) |
| B99 | B99 Steering Wheel Angle Sensor |
| A11 | A11 Radio |
| F101 | F101 Passenger Instrument Panel Air Bag |
| S26 | S26 Hazard Warning Switch |
| S75 | S75 Traction Control Switch (JL4) |
