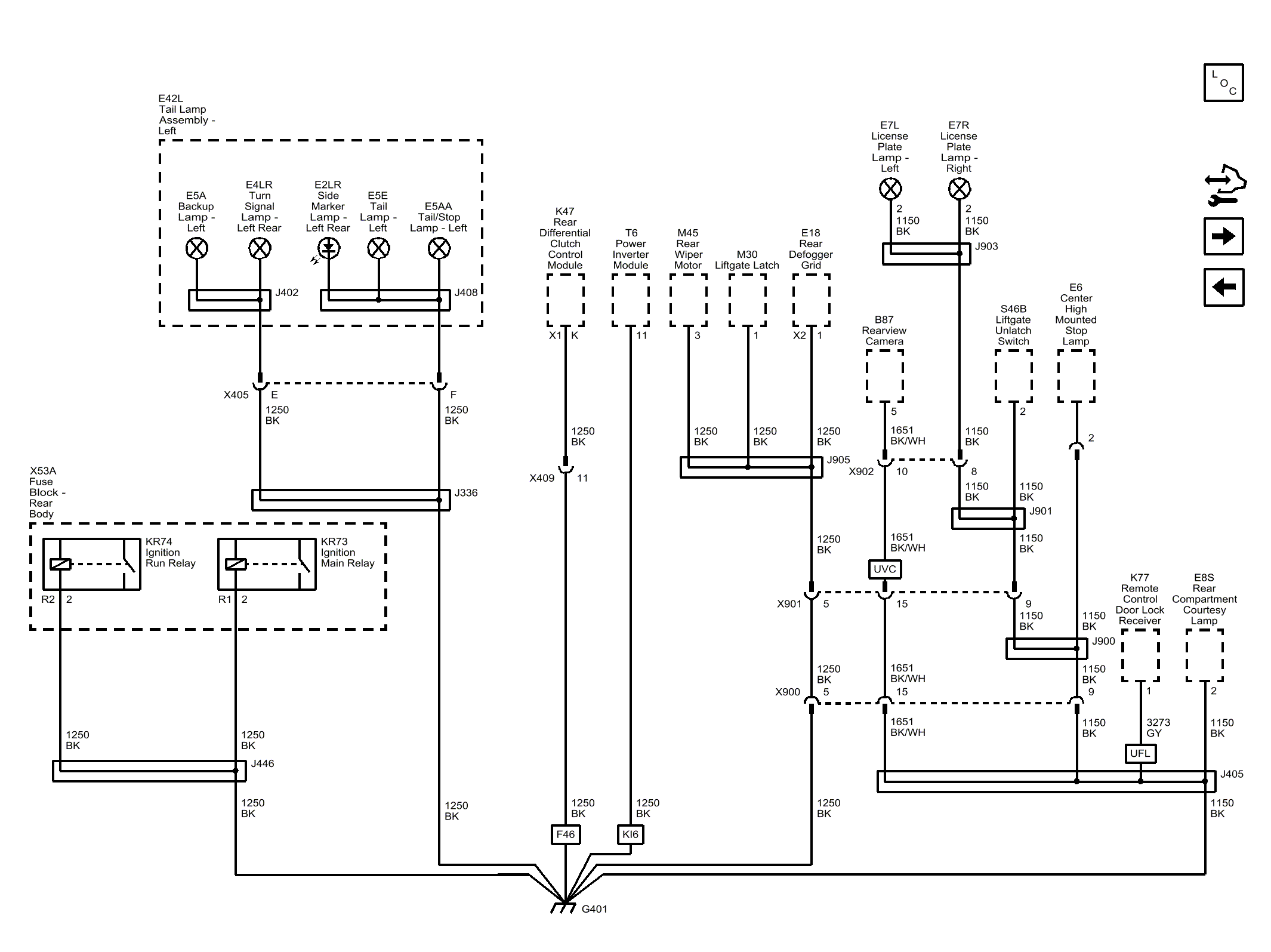

G401 (Encore)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1250 | Ground |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| CAV_11 | 11 |
| CAV_3 | 3 |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| CAV_1 | 1 |
| 1250_BK | 1250 BK |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 1150 | Ground |
| 1150_BK | 1150 BK |
| CAV_2 | 2 |
| 3273 | Remote Function Actuator Return |
| 3273_GY | 3273 GY |
| CAV_1 | 1 |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| 1651 | Signal Ground |
| 1651_BK/WH | 1651 BK/WH |
| CAV_5 | 5 |
| 1651_BK/WH | 1651 BK/WH |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| CAV_2 | 2 |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| 1651_BK/WH | 1651 BK/WH |
| UVC | VISION-REAR VIEW, MONO (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1651_BK/WH | 1651 BK/WH |
| 1150_BK | 1150 BK |
| 1150_BK | 1150 BK |
| CAV_2 | 2 |
| 1150_BK | 1150 BK |
| CAV_2 | 2 |
| KI6 | RECEPTACLE-ELECTRICAL, FRT CONSOLE RR 110 VOLT (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1250_BK | 1250 BK |
| CAV_11 | 11 |
| 1250_BK | 1250 BK |
| F46 | CHASSIS DRIVE LINE-ALL WHEEL DRIVE (AWD), FULL TIME (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_2 | 2 |
| CONN_R1 | R1 |
| CAV_2 | 2 |
| CONN_R2 | R2 |
| UFL | LANE ACTIVE SAFETY-DEPARTURE WARNING (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_K | K |
| CONN_X1 | X1 |
| CAV_2 | 2 |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| 1250_BK | 1250 BK |
| X901 | X901 |
| CAV_5 | 5 |
| CAV_15 | 15 |
| CAV_9 | 9 |
| X900 | X900 |
| CAV_5 | 5 |
| CAV_15 | 15 |
| CAV_9 | 9 |
| X902 | X902 |
| CAV_10 | 10 |
| CAV_8 | 8 |
| X405 | X405 |
| CAV_E | E |
| CAV_F | F |
| G401 | G401 |
| X409 | X409 |
| J446 | J446 |
| J905 | J905 |
| J903 | J903 |
| J901 | J901 |
| J900 | J900 |
| J405 | J405 |
| J402 | J402 |
| J408 | J408 |
| J336 | J336 |
| X901 | X901 |
| X900 | X900 |
| X902 | X902 |
| X405 | X405 |
| KR74 | KR74 Ignition Run Relay |
| M45 | M45 Rear Wiper Motor |
| M30 | M30 Liftgate Latch |
| E18 | E18 Rear Defogger Grid |
| X53A | X53A Fuse Block - Rear Body |
| T6 | T6 Power Inverter Module (KI6) |
| E8S | E8S Rear Compartment Courtesy Lamp |
| K77 | K77 Remote Control Door Lock Receiver |
| E6 | E6 Center High Mounted Stop Lamp |
| S46B | S46B Liftgate Unlatch Switch |
| B87 | B87 Rearview Camera (UVC) |
| E7R | E7R License Plate Lamp - Right |
| E7L | E7L License Plate Lamp - Left |
| K47 | K47 Rear Differential Clutch Control Module (F46) |
| KR73 | KR73 Ignition Main Relay |
| E42L | E42L Tail Lamp Assembly - Left |
| E5A | E5A Backup Lamp - Left |
| E4LR | E4LR Turn Signal Lamp - Left Rear |
| E2LR | E2LR Side Marker Lamp - Left Rear |
| E5E | E5E Tail Lamp - Left |
| E5AA | E5AA Tail/Stop Lamp - Left |
