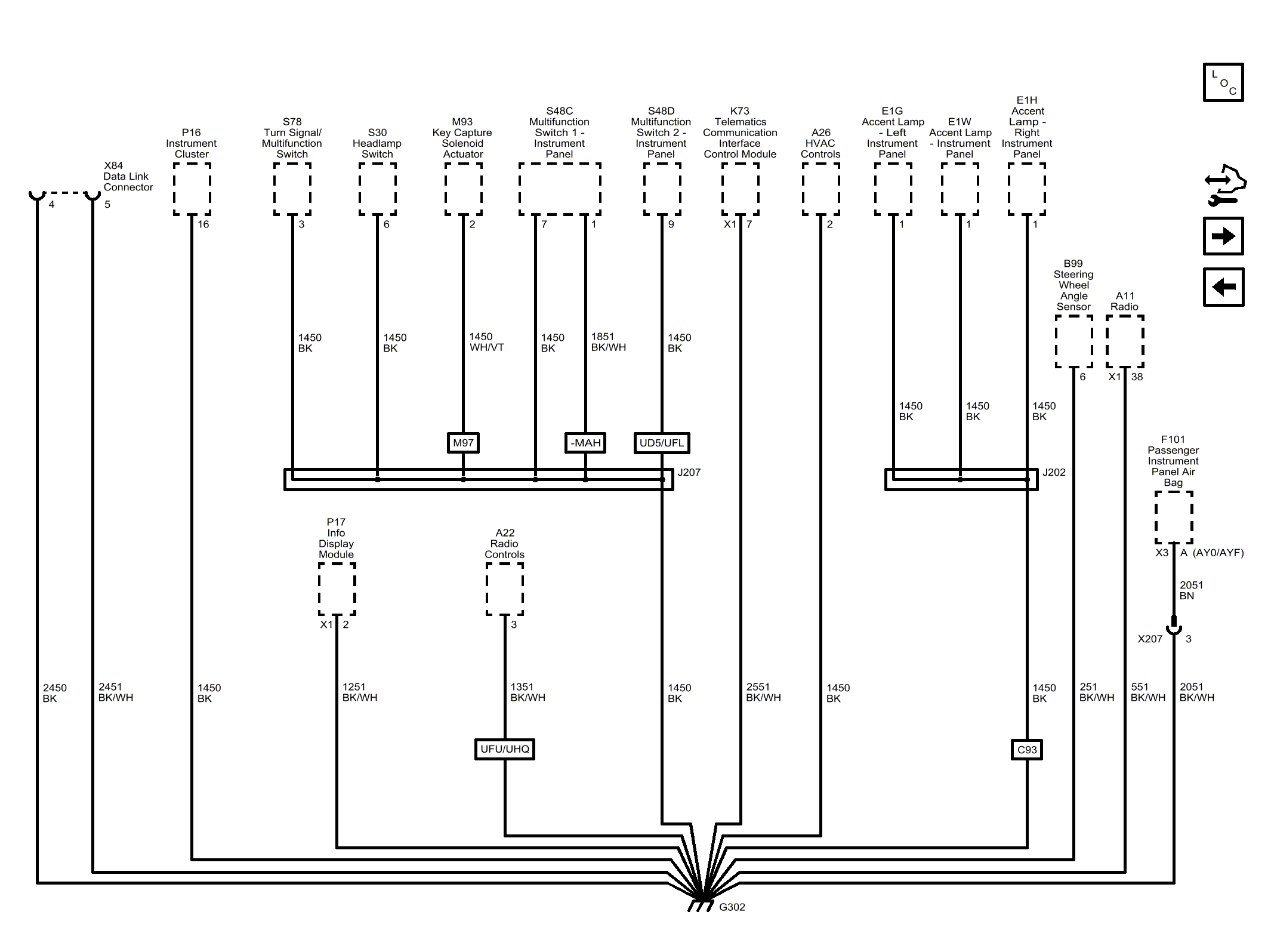

G302 (Encore)
WARNING: This page is about a different car, the 2015 Chevrolet Trax and 2015 Buick Encore. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2450 | Ground |
| 2450_BK | 2450 BK |
| 2451 | Signal Ground |
| 2451_BK/WH | 2451 BK/WH |
| 1450 | Ground |
| 1450_BK | 1450 BK |
| CAV_16 | 16 |
| CAV_3 | 3 |
| 1450_BK | 1450 BK |
| CAV_6 | 6 |
| 251 | Signal Ground |
| 251_BK/WH | 251 BK/WH |
| CAV_6 | 6 |
| 551 | Signal Ground |
| 551_BK/WH | 551 BK/WH |
| CAV_38 | 38 |
| CONN_X1 | X1 |
| 2051 | Signal Ground |
| 1450_BK | 1450 BK |
| 2051_BN | 2051 BN |
| 2051_BK/WH | 2051 BK/WH |
| CAV_3 | 3 |
| CAV_4 | 4 |
| CAV_5 | 5 |
| 1450_BK | 1450 BK |
| CAV_1 | 1 |
| 1450_BK | 1450 BK |
| CAV_1 | 1 |
| 1450_BK | 1450 BK |
| CAV_1 | 1 |
| 1450_BK | 1450 BK |
| 1450_WH/VT | 1450 WH/VT |
| CAV_2 | 2 |
| M97 | SHIFTER INTERLOCK-BRAKE, TRANS (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1450_BK | 1450 BK |
| CAV_7 | 7 |
| 1450_BK | 1450 BK |
| CAV_9 | 9 |
| C93 | LAMP-INTR, AMBIENT (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1450_BK | 1450 BK |
| CAV_2 | 2 |
| 1851 | Signal Ground |
| 1851_BK/WH | 1851 BK/WH |
| CAV_1 | 1 |
| MAH | U.S.A. (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_3 | 3 |
| 2551_BK/WH | 2551 BK/WH |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 2551 | Signal Ground |
| 1450_BK | 1450 BK |
| UD5 | PARK ASSIST-FRONT AND REAR (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UFL | LANE ACTIVE SAFETY-DEPARTURE WARNING (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| CAV_A | A |
| CONN_X3 | X3 |
| AY0 | RESTRAINT SYSTEM-SEAT, INFLATABLE, DRIVER and PASS FRT, SEAT SIDE, ROOF SIDE (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| AYF | RESTRAINT SYSTEM-SEAT, INFLATABLE, DRIVER and PASS FRT, FRT SEAT SIDE and RR SEAT SIDE, ROOF SIDE, KNEE (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| 1251 | Signal Ground |
| 1351 | Signal Ground |
| 1351_BK/WH | 1351 BK/WH |
| 1251_BK/WH | 1251 BK/WH |
| UFU | RADIO-AM/FM STEREO, SINGLE CD, MP3 (AUX IN), USB, GMNA (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| UHQ | RADIO-AM/FM STEREO, SINGLE CD, MP3 (AUX IN), USB, NAVIGATION (GMNA VERSION) (U.S.A. (MAH), Canada (MBC), or Mexico (MCX)) |
| G302 | G302 |
| X207 | X207 |
| J202 | J202 |
| J207 | J207 |
| S30 | S30 Headlamp Switch |
| X84 | X84 Data Link Connector |
| P16 | P16 Instrument Cluster |
| B99 | B99 Steering Wheel Angle Sensor |
| A11 | A11 Radio |
| S78 | S78 Turn Signal/Multifunction Switch |
| E1G | E1G Accent Lamp - Left Instrument Panel |
| E1W | E1W Accent Lamp - Instrument Panel |
| E1H | E1H Accent Lamp - Right Instrument Panel |
| M93 | M93 Key Capture Solenoid Actuator (M97) |
| S48D | S48D Multifunction Switch 2 - Instrument Panel (UD5/UFL) |
| A26 | A26 HVAC Controls |
| P17 | P17 Info Display Module |
| A22 | A22 Radio Controls |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
| F101 | F101 Passenger Instrument Panel Air Bag |
| S48C | S48C Multifunction Switch 1 - Instrument Panel |
