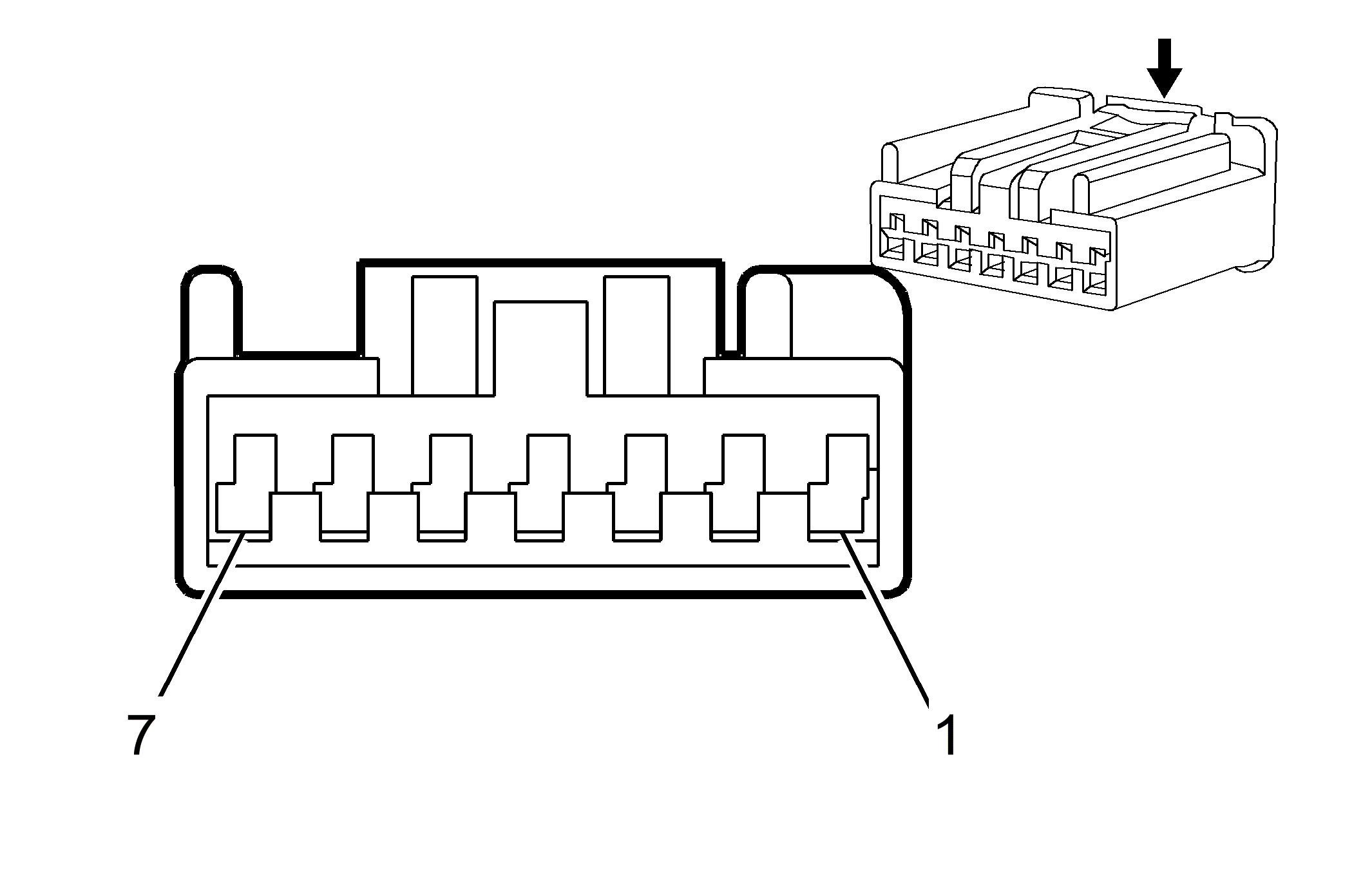

B15 Transmission Internal Mode Switch X1
WARNING: This page is about a different car, the 2015 Chevrolet Volt. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Transmission
- OEM Connector: AIT-2PB-1BH
- Service Connector: Service by Harness - See Part Catalog
- Description: 7-Way F AIT II Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575845 |
J-35616-64B (L-BU) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
RD |
901 |
12 Volt Reference |
I |
- |
| 2 |
0.5 |
D-GN |
902 |
Transmission IMS Mode Switch S bit Signal |
I |
- |
| 3 |
0.5 |
YE |
903 |
Transmission IMS Mode Switch R1 bit Signal |
I |
- |
| 4 |
0.5 |
VT |
904 |
Transmission IMS Mode Switch R2 bit Signal |
I |
- |
| 5 |
0.5 |
L-BU |
905 |
Transmission IMS Mode Switch D1 bit Signal |
I |
- |
| 6 |
0.5 |
GY |
906 |
Transmission IMS Mode Switch D2 bit Signal |
I |
- |
| 7 |
0.5 |
BK |
907 |
Signal Ground |
I |
- |
