A23D Door Latch Assembly - Driver
WARNING: This page is about a different car, the 2015 Chevrolet Volt. However, it is still accessible from the selected car via links, so may be relevant.

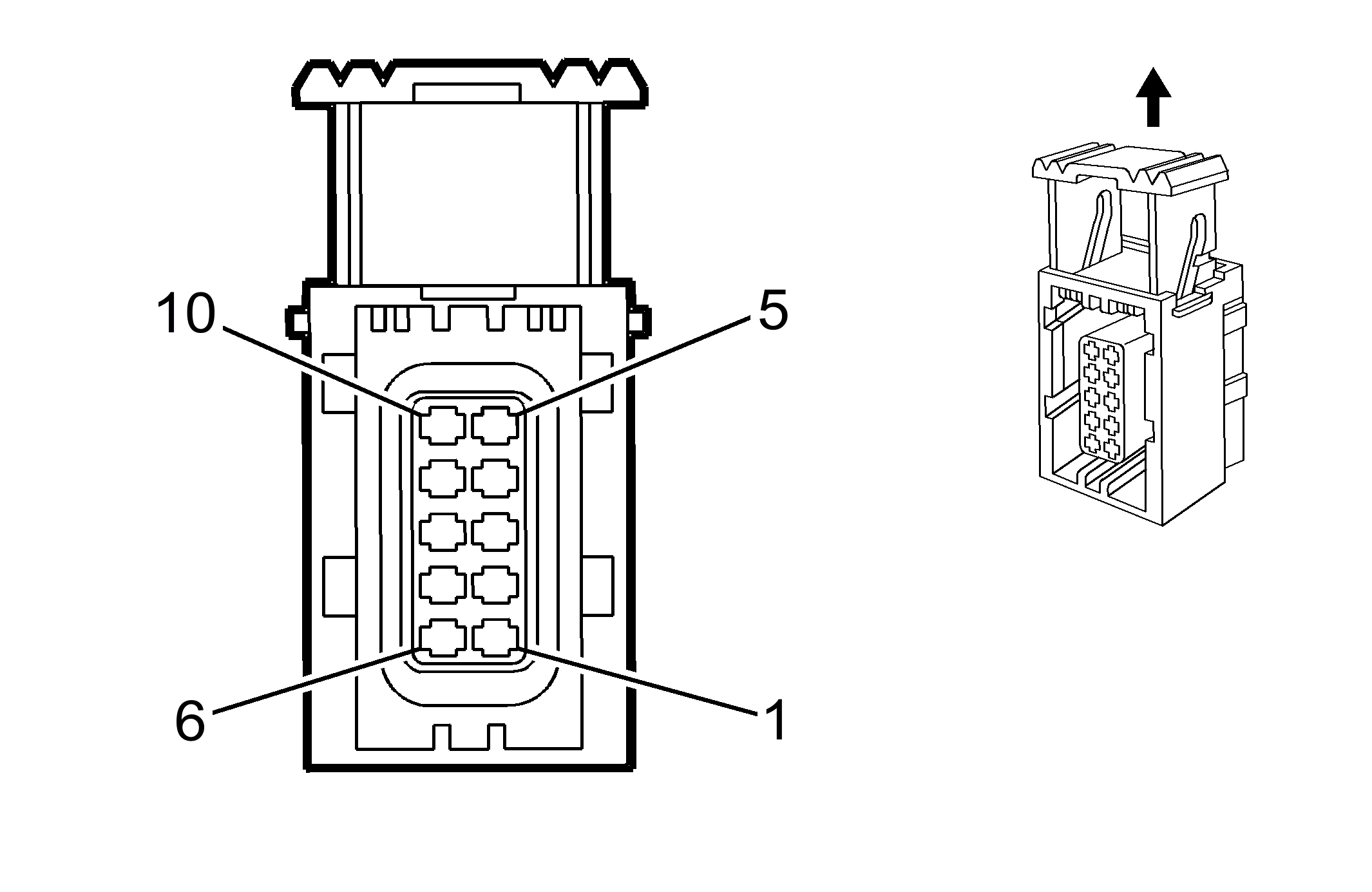

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Available | J-35616-64B (LT BU) | Not Available | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.75 0.35 |
BN GY/BK |
5910 745 |
Door Double Lock Actuator Lock Control Left Front Door Ajar Switch Signal |
I | - |
| 2 | 0.75 0.5 |
BN/YE WH/YE |
294 3574 |
Door Lock Actuator Unlock Control Driver Door Open Switch Signal |
I | - |
| 3 | 0.75 0.35 |
GY BK |
5911 2050 |
Door Lock Actuator Lock Control 2 Ground |
I | - |
| 4 | 0.35 0.35 |
BN/L-GN BN/WH |
3270 1124 |
Driver Door Lock Motor Status Door Lock Key Switch Unlock Signal |
I | - |
| 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.35 0.75 |
GY/BK BN |
745 5910 |
Left Front Door Ajar Switch Signal Door Double Lock Actuator Lock Control |
I | - |
| 7 | 0.5 0.75 |
WH/YE BN/YE |
3574 294 |
Driver Door Open Switch Signal Door Lock Actuator Unlock Control |
I | - |
| 8 | 0.35 0.75 |
BK GY |
1550 5911 |
Ground Door Lock Actuator Lock Control 2 |
I | - |
| 9 | 0.35 0.35 |
BN/WH BN/L-GN |
1124 3270 |
Door Lock Key Switch Unlock Signal Driver Door Lock Motor Status |
I | - |
| 10 | - | - | - | Not Occupied | - | - |
