Catalytic Converter Replacement (1.8L LUW and LWE)

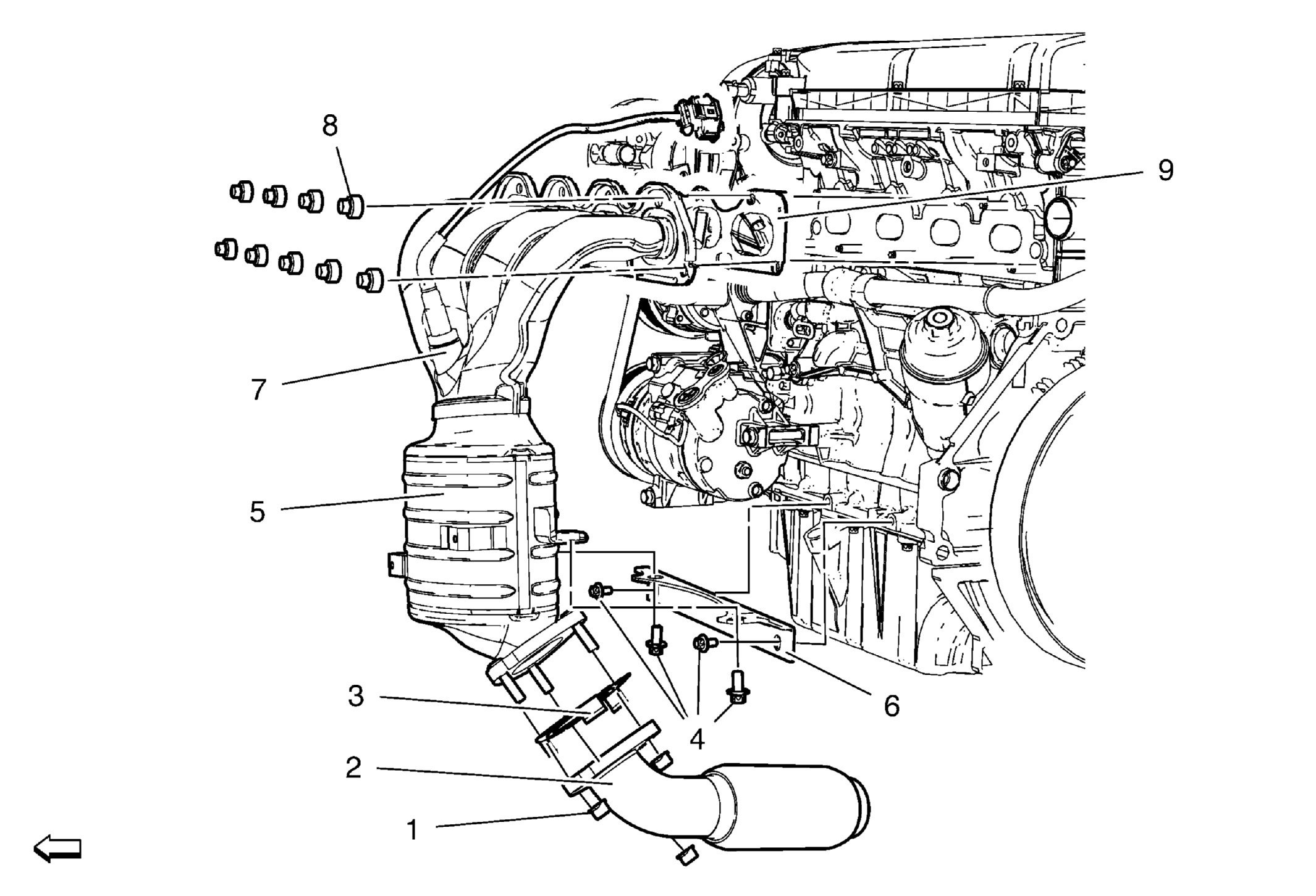

| Callout | Component Name |
|---|---|
|
WARNING:
Refer to Exhaust Service Warning
.
WARNING:
Refer to Protective Goggles and Glove Warning
. Preliminary Procedure Remove the exhaust manifold heat shield. Refer to Exhaust Manifold Heat Shield Replacement (1.8L LUW and LWE) |
|
| 1 | Catalytic Converter to Flexible Exhaust Pipe Nut (Qty: 3)
CAUTION:
Refer to Fastener Caution Tighten 22 N.m (16 lb ft) |
| 2 | Flexible Exhaust Pipe |
| 3 | Catalytic Converter to Flexible Exhaust Pipe Gasket |
| 4 | Exhaust Manifold Brace Bolt (Qty: 4) Tighten 20 N.m (15 lb ft) |
| 5 | Catalytic Converter |
| 6 | Exhaust Manifold Brace |
| 7 | Heated Oxygen Sensor Tighten 42 N.m (31 lb ft) |
| 8 | Catalytic Converter to Cylinder Head Nut (Qty: 9) Tighten 20 N.m (15 lb ft) |
| 9 | Catalytic Converter to Cylinder Head Gasket |
