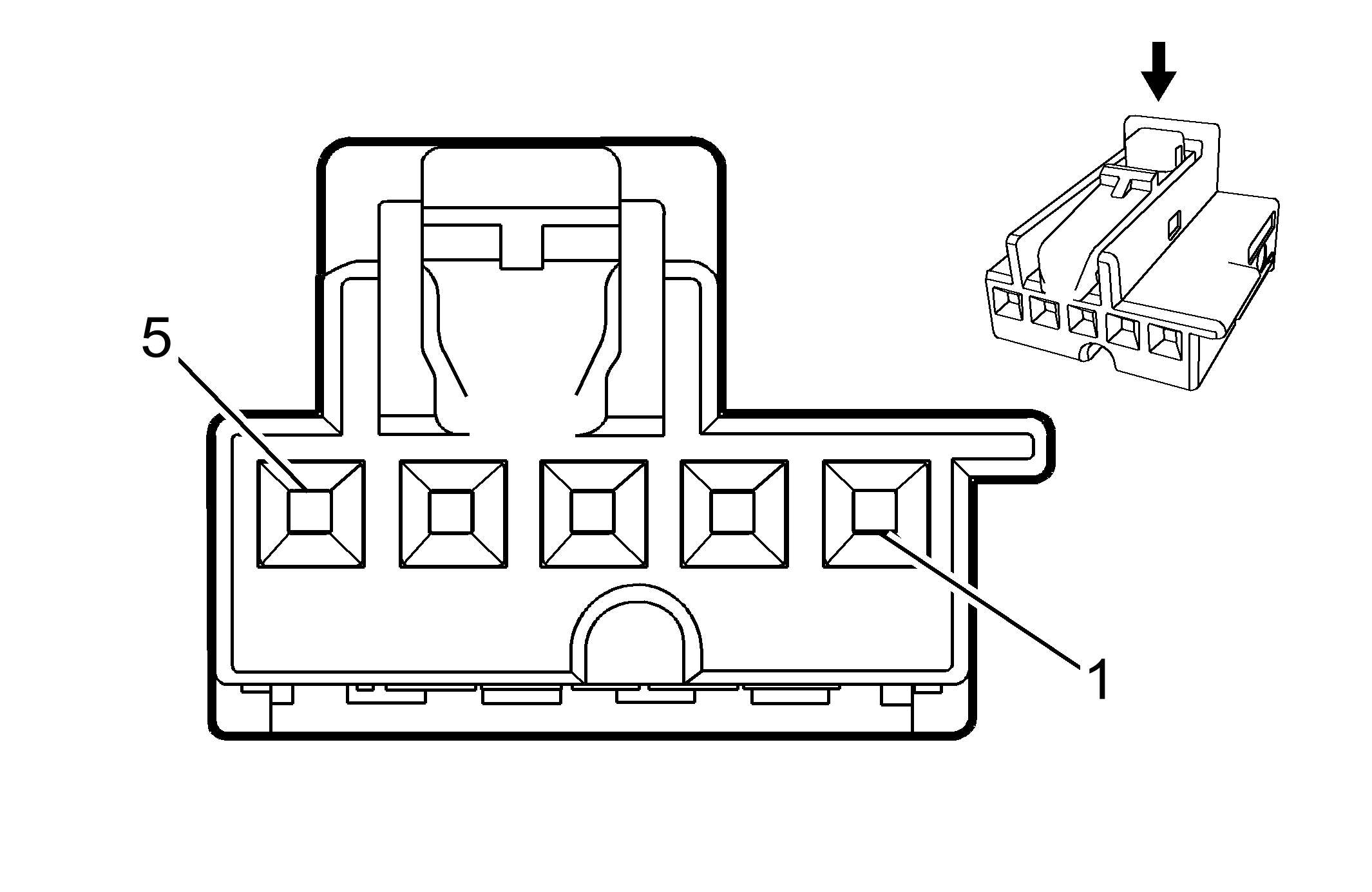

X83 Auxiliary Audio Input X1
|
|
Connector Part Information
- Harness Type: Floor Console
- OEM Connector: 13668446
- Service Connector: Service by Harness Assembly- See Part Catalog
- Description: 5-Way F 0.64 Micro-Quadlock Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
D-BU |
2060 |
Auxiliary Detection Signal |
I |
- |
| 2 |
0.35 |
GY |
5839 |
Left Auxiliary Audio Signal (2) |
I |
- |
| 3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.35 |
D-GN |
5841 |
Right Auxiliary Audio Signal (2) |
I |
- |
| 5 |
0.35 |
VT |
5843 |
Auxiliary Audio Common Signal |
I |
- |
