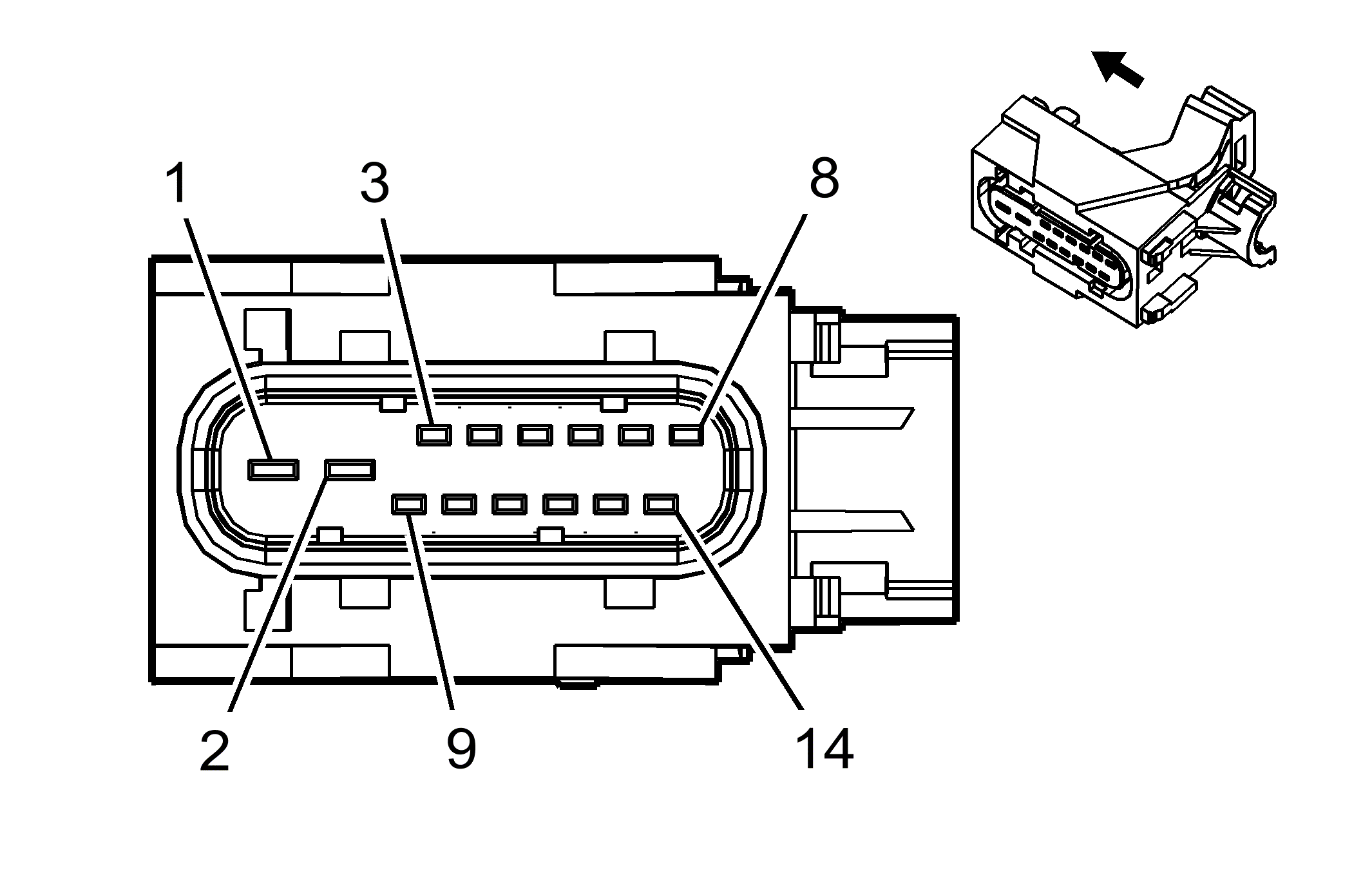

Q8 Control Solenoid Valve Assembly X1 (LUV)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 13522378
- Service Connector: 13503939
- Description: 14-Way F 150, 280 Series, Sealed (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13576407 |
J-35616-4A (PU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575400 |
J-35616-14 (GN) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13575400 |
J-35616-14 (GN) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1.5 |
RD/WH |
340 |
Battery Positive Voltage |
I |
- |
| 2 |
1.5 |
BK |
150 |
Ground |
I |
- |
| 3 |
0.5 |
GN |
275 |
Park Neutral Position Switch Park Signal |
II |
- |
| 4 - 5 |
- |
- |
- |
Not Occupied |
- |
- |
| 6 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 7 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 8 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
| 9 - 11 |
- |
- |
- |
Not Occupied |
- |
- |
| 12 |
0.75 |
VT/BU |
139 |
Run/Crank Ignition 1 Voltage |
III |
- |
| 13 |
0.5 |
BU |
5985 |
Accessory Wakeup Serial Data |
II |
- |
| 14 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
