K33 HVAC Control Module X2
|
|

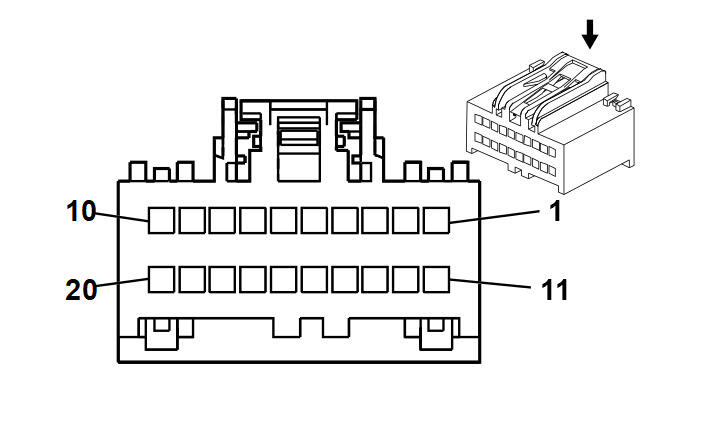

Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 15491305
- Service Connector: 15126709
- Description: 20-Way F USCAR 64 Series (BN)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13579944 |
J-35616-64B (LT BU) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13579945 |
J-35616-64B (LT BU) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13575845 |
J-35616-64B (LT BU) |
J-38125-215A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
RD/YE |
240 |
Battery Positive Voltage |
II |
- |
| 2 |
- |
- |
- |
Not Occupied |
- |
- |
| 3 |
0.5 |
L-GN |
5060 |
Low Speed GMLAN Serial Data |
I |
- |
| 4 |
0.5 |
L-GN/YE |
7531 |
Local Interconnect Network Serial Data Bus 9 |
I |
- |
| 5 |
0.35 |
YE/L-GN |
3196 |
Auxiliary Heater Status Signal |
I |
- |
| 6 |
- |
- |
- |
Not Occupied |
- |
- |
| 7 |
0.35 |
VT |
3195 |
Auxiliary Heater Control |
I |
- |
| 8 |
0.75 |
BK |
1650 |
Ground |
II |
- |
| 9 |
0.5 |
VT/WH |
239 |
Run/Crank Ignition 1 Voltage |
I |
- |
| 10 |
0.75 |
D-BU/YE |
7574 |
Electric Variable Displacement Control |
II |
- |
| 11 |
0.75 |
D-BU/BN |
7573 |
Electric Variable Displacement Supply |
III |
- |
| 12 - 14 |
- |
- |
- |
Not Occupied |
- |
- |
| 15 |
0.5 |
D-BU/GY |
754 |
Blower Motor Speed Control |
I |
- |
| 16 - 18 |
- |
- |
- |
Not Occupied |
- |
- |
| 19 |
0.5 |
BN/VT |
193 |
Rear Defog Relay Control |
I |
- |
| 20 |
- |
- |
- |
Not Occupied |
- |
- |
