M64 Starter Motor X2 (LUW/LWE)
Connector Part Information
|

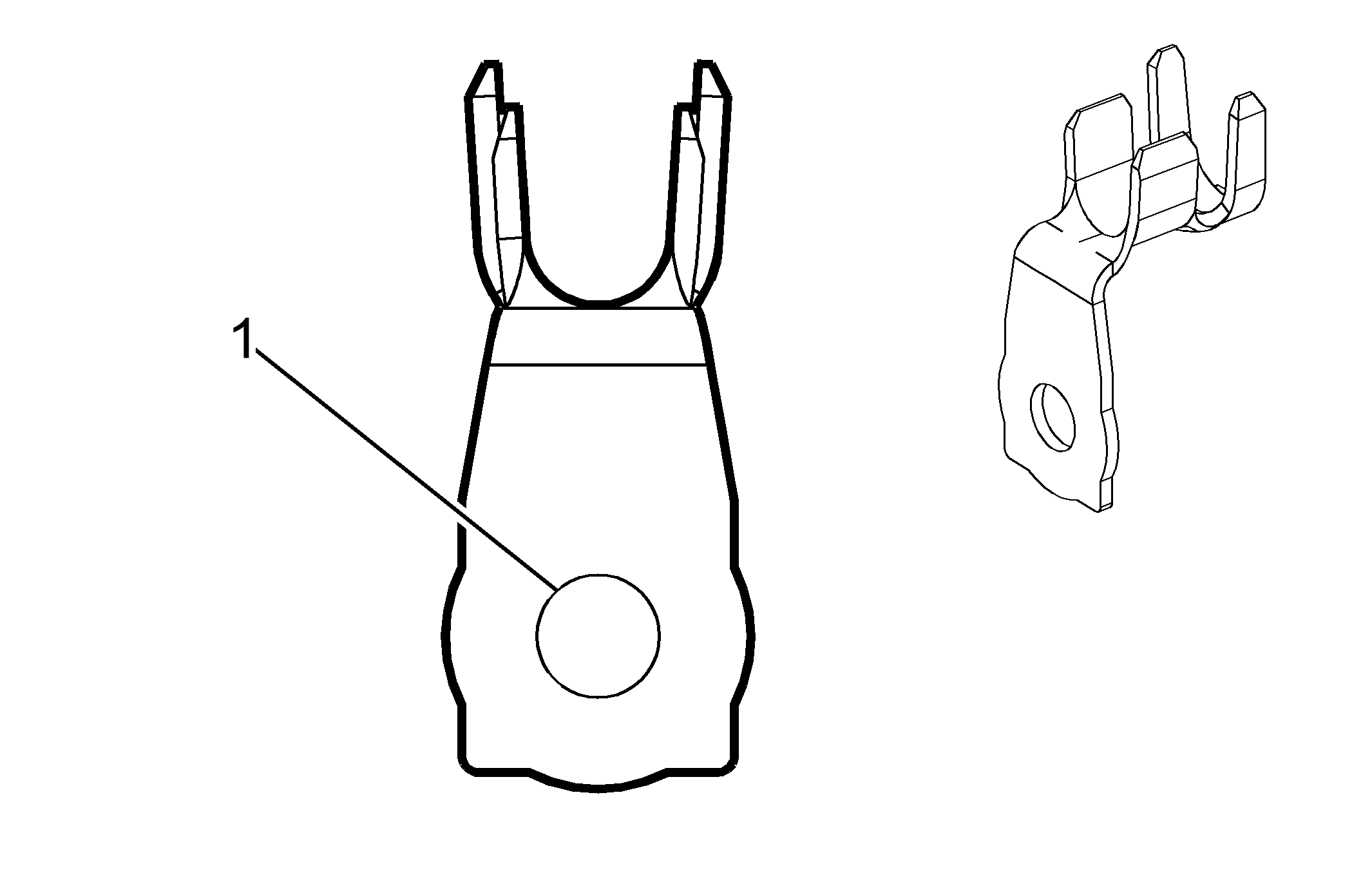

Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | No Tool Required | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | No Tool Required | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| III | Not Required | No Tool Required | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 25 25 25 25 |
RD RD RD RD |
2 2 2 2 |
Battery Positive Voltage | III I II I |
(LUW/2H0)+MFH (LUW/2H0/LFH) (LUW/2H0/LFH)+MH8 (LUW/LFH)+MZ0 |
