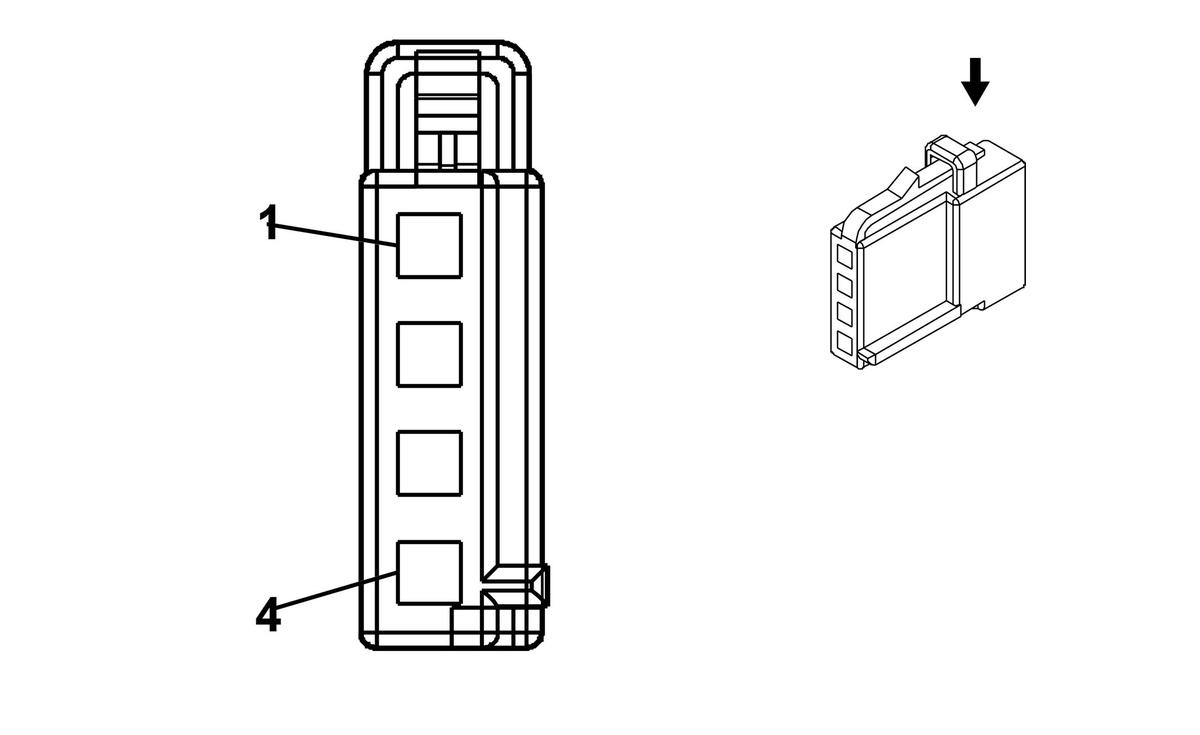

M40 Rear Compartment Lid Latch
|
|
Connector Part Information
- Harness Type: Rear Compartment
- OEM Connector: 15324229
- Service Connector: Service by Harness Assembly- See Part Catalog
- Description: 4-Way F 1.2 Micro-Timer Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-14 (GN) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
D-BU/YE |
6795 |
Lift Glass/Rear Compartment Lid Motor Release Control 2 |
I |
- |
| 2 |
0.5 |
BK |
650 |
Ground |
I |
- |
| 3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.35 |
VT/GY |
1303 |
Lift Gate Ajar Switch Signal (1) |
I |
- |
