K71 Transmission Control Module X1 (MDK)
|
|

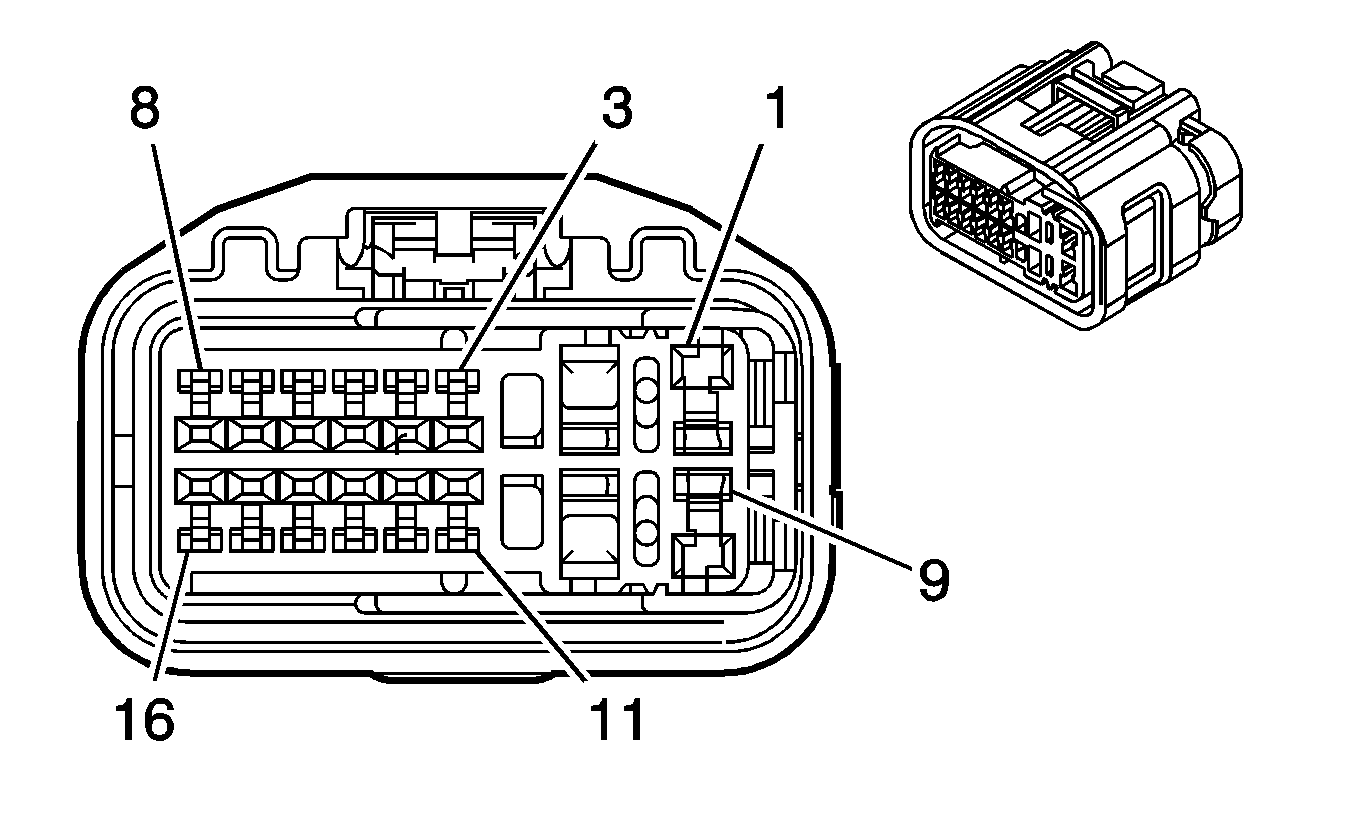

Connector Part Information
- Harness Type: Engine
- OEM Connector: 7283-9133-30
- Service Connector: 19153172
- Description: 16-Way F 64/1.5 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13582185 |
J-35616-2A (GY) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13578896 |
J-35616-64B (LT BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1.5 |
RD/VT |
340 |
Battery Positive Voltage |
I |
- |
| 2 - 4 |
- |
- |
- |
Not Occupied |
- |
- |
| 5 |
0.5 |
WH/GY |
1786 |
Transmission Park/Neutral Signal (1) |
II |
- |
| 6 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
| 7 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 8 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 9 |
1.5 |
BK |
150 |
Ground |
I |
- |
| 09 - 10 |
- |
- |
- |
Not Occupied |
- |
- |
| 11 |
0.5 |
VT/GY |
139 |
Run/Crank Ignition 1 Voltage |
II |
- |
| 12 |
0.5 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
II |
- |
| 13 |
- |
- |
- |
Not Occupied |
- |
- |
| 14 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
| 15 - 16 |
- |
- |
- |
Not Occupied |
- |
- |
