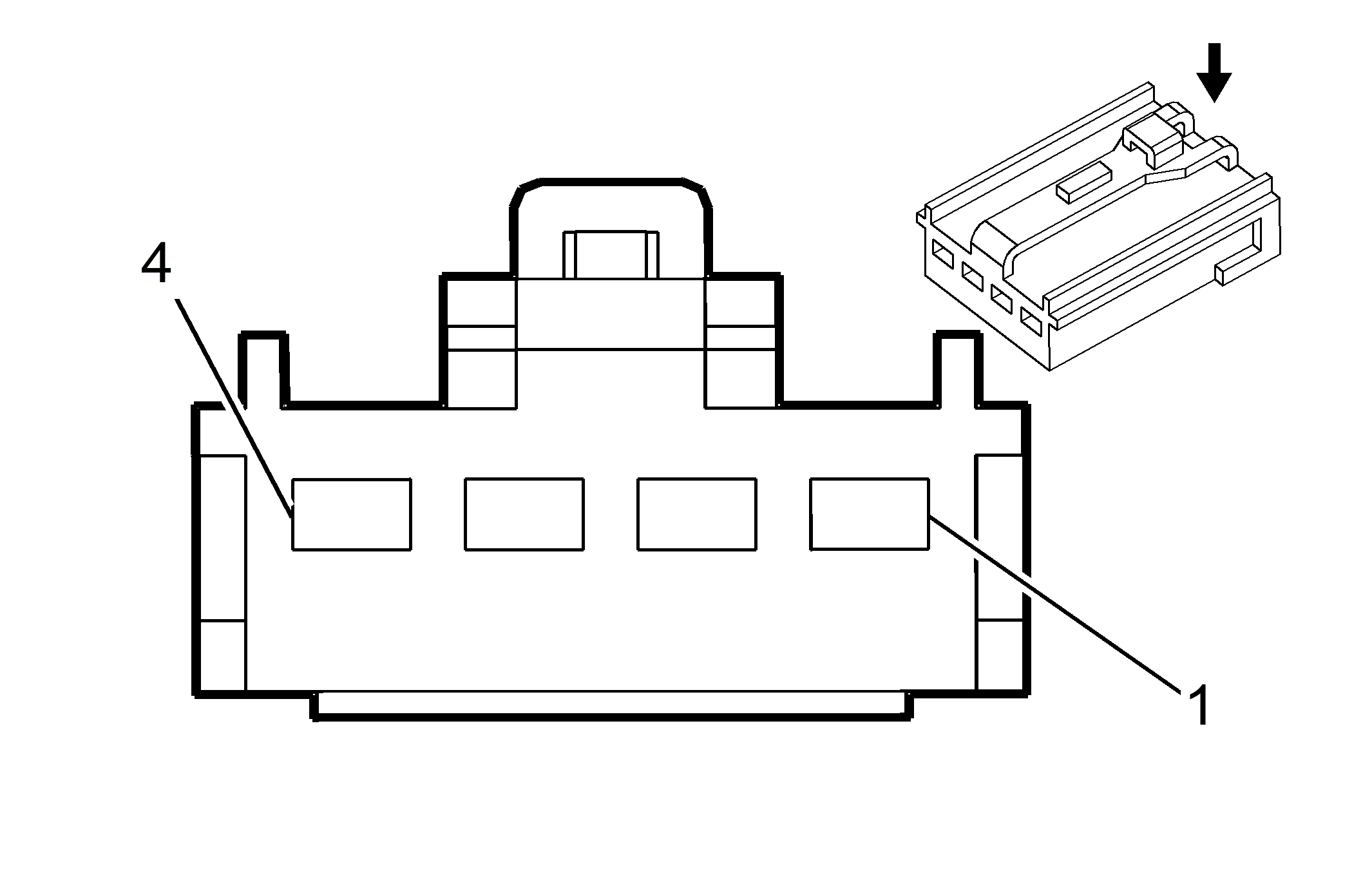

E14D Seat Heating Element - Passenger Cushion (KA1)
|
|
Connector Part Information
- Harness Type: Passenger Seat
- OEM Connector: 7122-8345-30
- Service Connector: Service by Harness - See Part Catalog
- Description: 4-Way M 070 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1 |
YE |
2479 |
Passenger Heated Seat Element Supply Voltage |
I |
- |
| 2 |
1 |
GN |
2019 |
Passenger Heated Seat Element Return |
I |
- |
| 3 |
0.5 |
BK |
2435 |
Passenger Heated Seat NTC Low Reference |
I |
- |
| 4 |
0.5 |
RD |
2434 |
Passenger Heated Seat NTC Signal |
I |
- |
