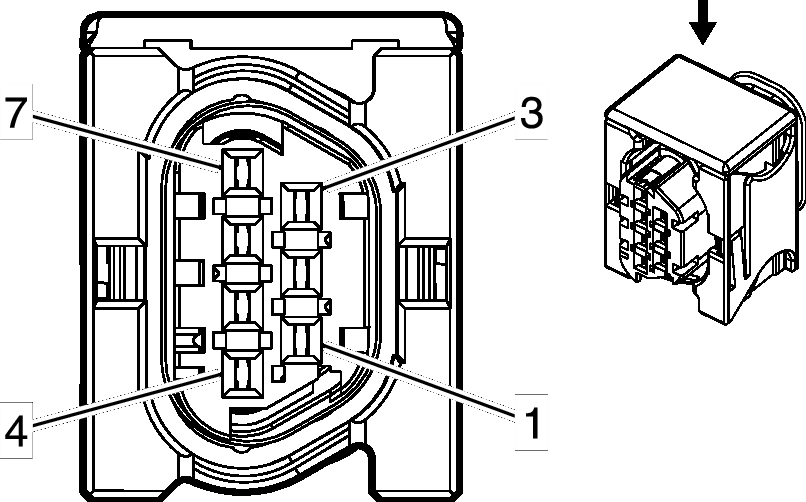

B212 Reductant Sensor Module X1
|
|
Connector Part Information
- Harness Type: Fuel Tank
- OEM Connector: 1928404791
- Service Connector: 13584258
- Description: 7-Way F 1.6 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Service by Harness |
J-35616-14 (GN) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
PK/BK |
5293 |
Powertrain Main Relay Fused Supply (4) |
I |
- |
| 2 |
0.5 |
BK |
2550 |
Ground |
I |
- |
| 3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.5 |
D-GN |
7493 |
High Speed GMLAN Serial Data (+) (3) |
I |
- |
| 5 |
0.5 |
L-GN |
7494 |
High Speed GMLAN Serial Data (-) (3) |
I |
- |
| 6 |
0.5 |
D-GN |
7493 |
High Speed GMLAN Serial Data (+) (3) |
I |
- |
| 7 |
0.5 |
L-GN |
7494 |
High Speed GMLAN Serial Data (-) (3) |
I |
- |
