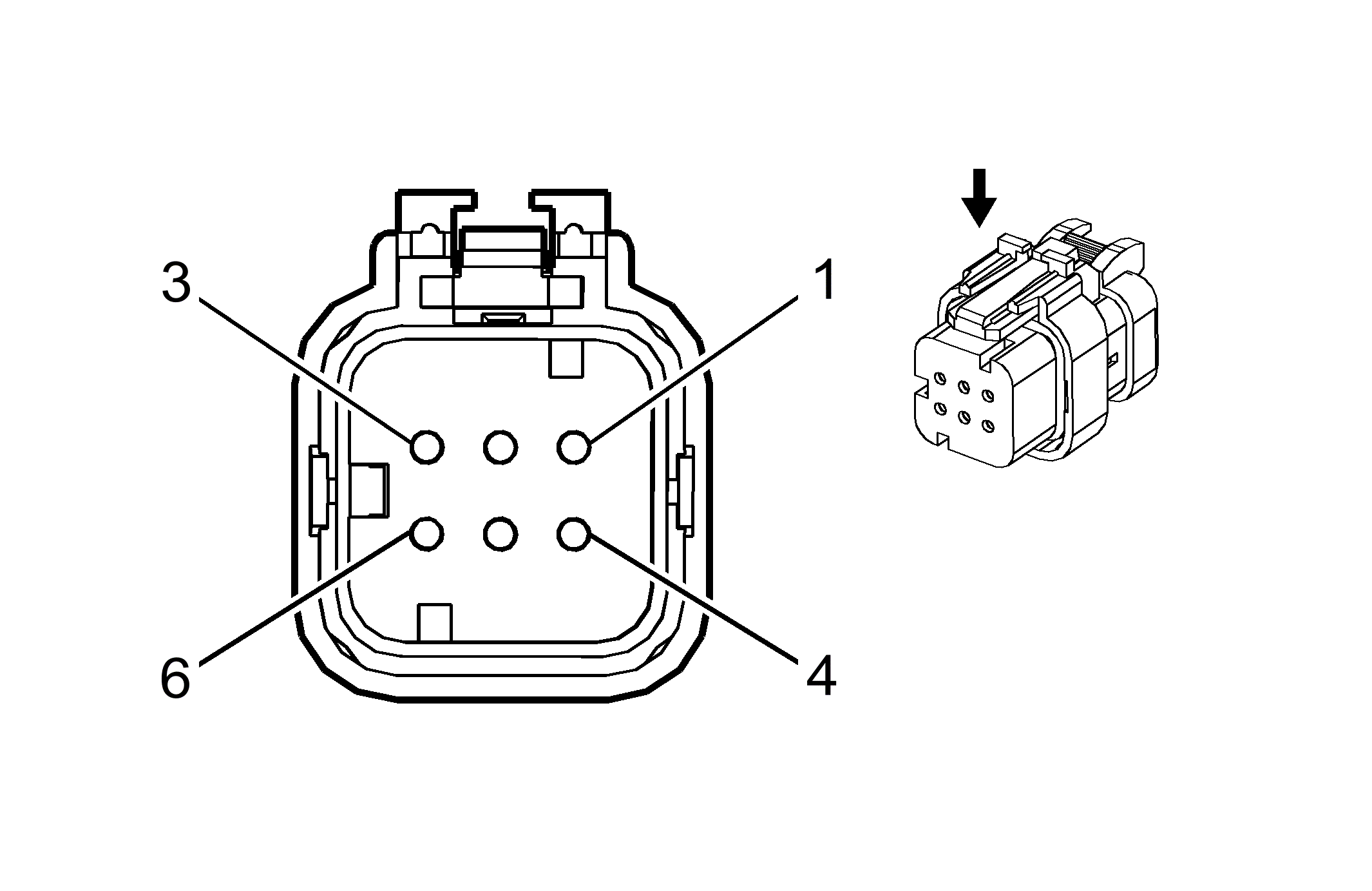

B195A Nitrogen Oxides Sensor 1 (LUZ)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 776531-1
- Service Connector: 13578974
- Description: 6-Way F 2.8 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-4A (PU) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
VT/BU |
3674 |
Nox Sensor (1) Control |
I |
- |
| 2 |
0.5 |
WH |
7494 |
High Speed GMLAN Serial Data (-) (3) |
I |
- |
| 3 |
0.5 |
BU/BK |
7493 |
High Speed GMLAN Serial Data (+) (3) |
I |
- |
| 4 |
0.75 |
BK/BU |
3673 |
Nox Sensor (1) Ground |
I |
- |
| 5 |
0.5 |
WH |
7494 |
High Speed GMLAN Serial Data (-) (3) |
I |
- |
| 6 |
0.5 |
BU/BK |
7493 |
High Speed GMLAN Serial Data (+) (3) |
I |
- |
