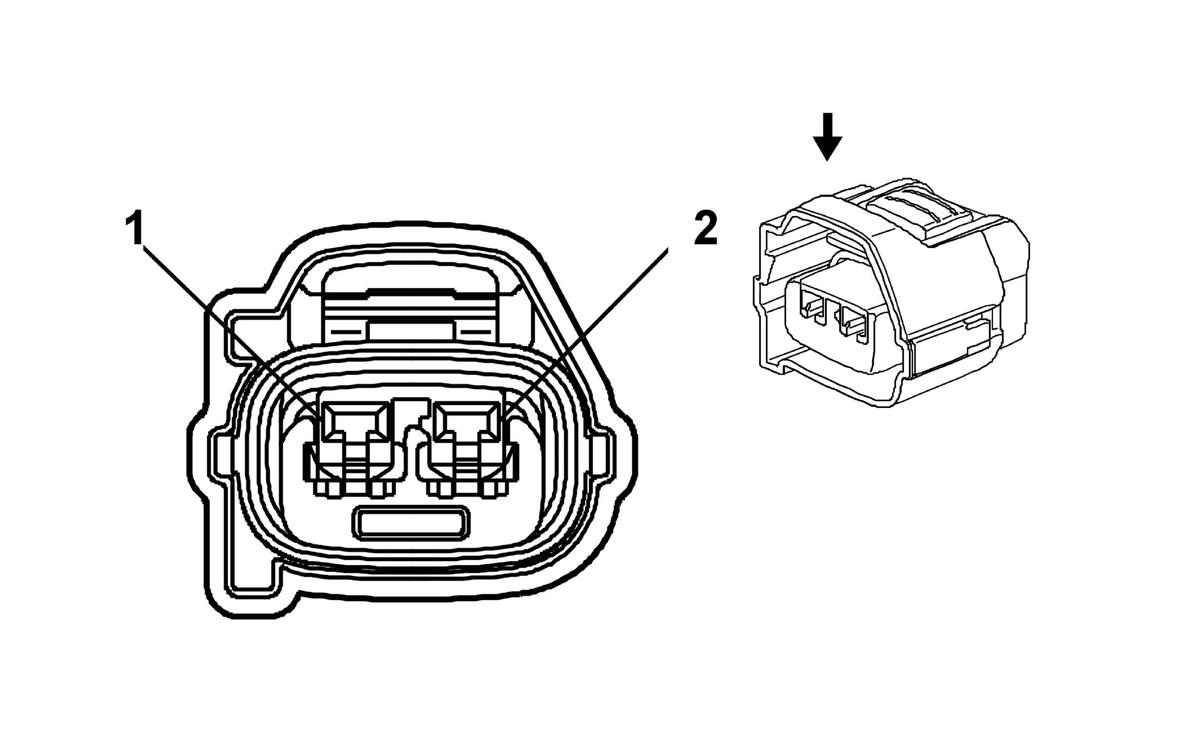

B193B Charge Air Cooler Outlet Temperature Sensor (LUZ)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 7283-7020-10
- Service Connector: 13576415
- Description: 2-Way F 090 Series, Sealed (D-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-18 (BK) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
BN |
3681 |
Charge Air Cooler Outlet Temperature Sensor Signal |
I |
- |
| 2 |
0.5 |
YE/BU |
3680 |
Charge Air Cooler Outlet Temperature Sensor Low Reference |
I |
- |
