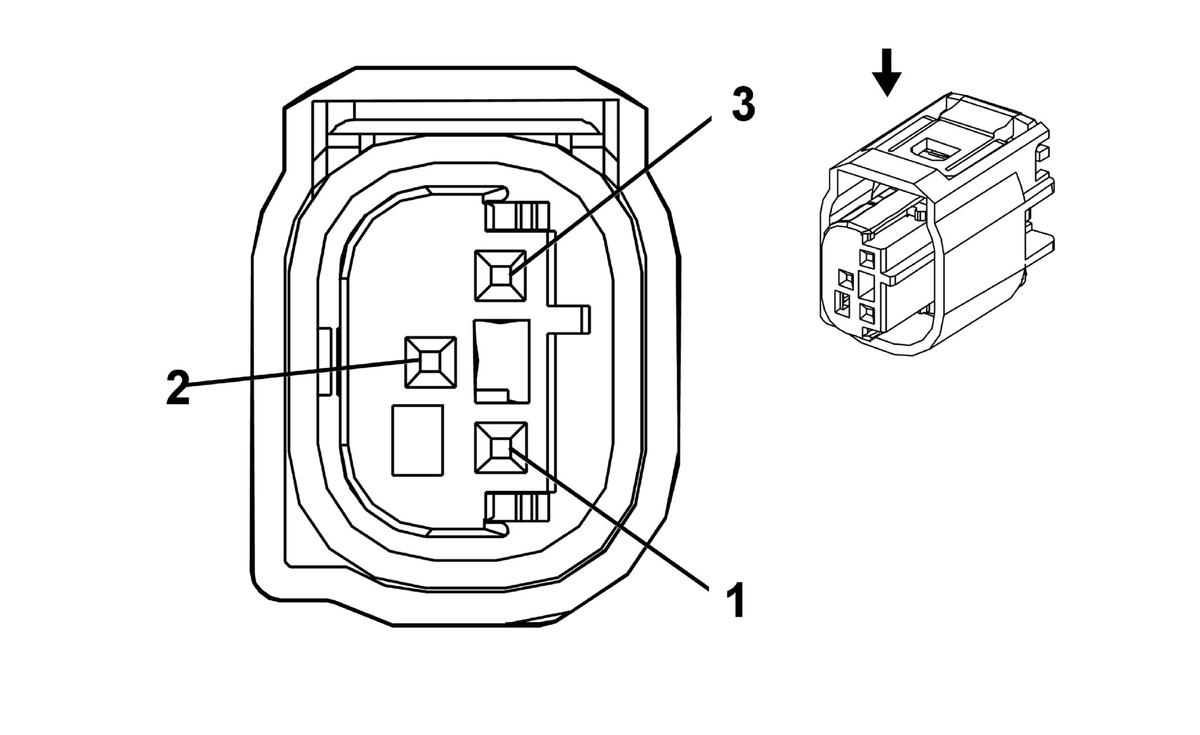

B108 Air Quality Sensor (C68)
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 15324236
- Service Connector: 13584422
- Description: 3-Way F MQS Socket Housing, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-42 (RD) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
VT/L-GN |
1339 |
Run/Crank Ignition 1 Voltage |
I |
- |
| 2 |
0.5 |
BK |
1350 |
Ground |
I |
- |
| 3 |
0.5 |
VT/WH |
5203 |
Air Quality Sensor Signal |
I |
- |
