F2UA, F21UA, F25UA, F27UA, F31UA, F32UA, F34UA, F35UA, F69UA and F70UA Fuses

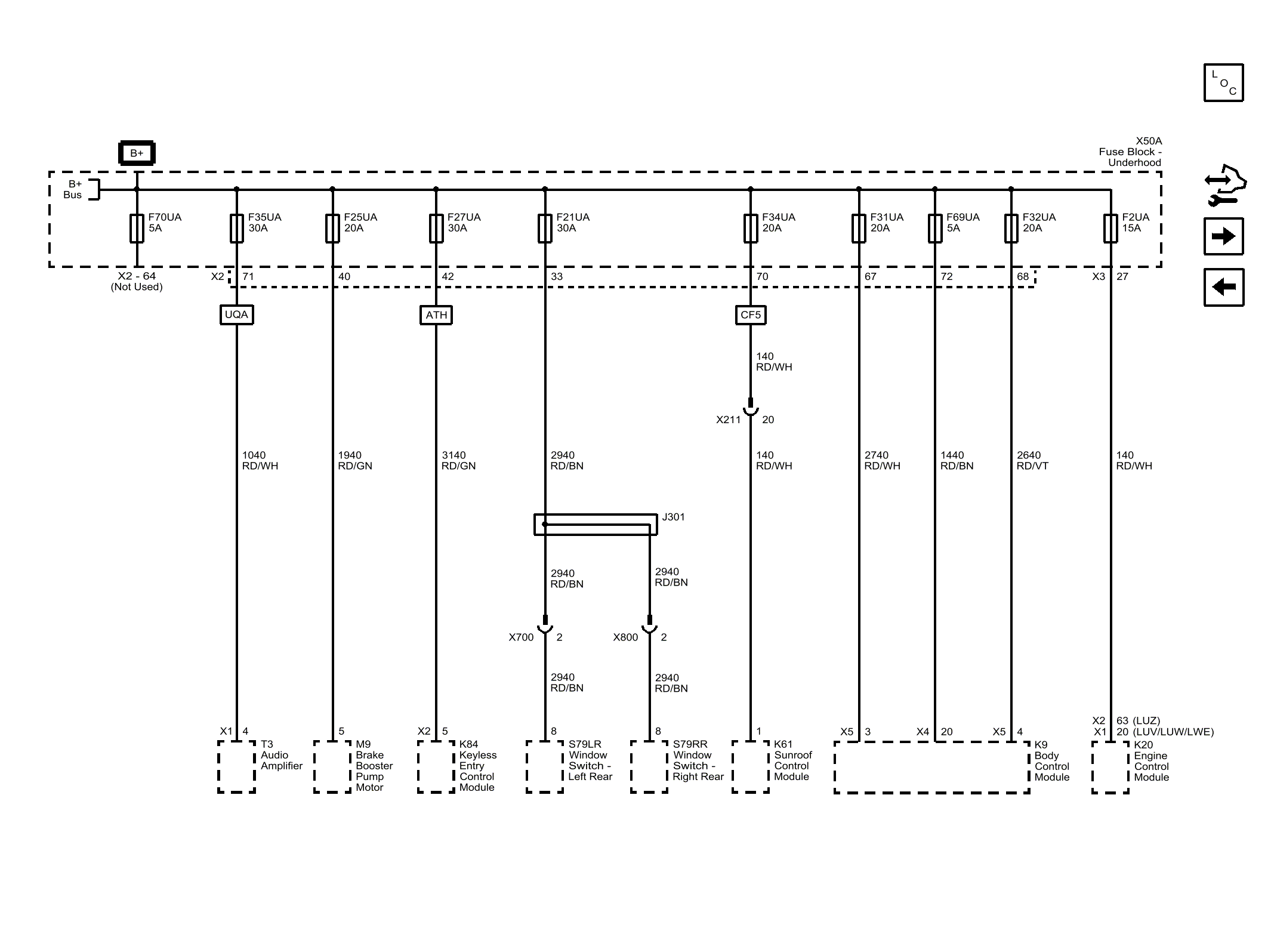

Fig 1: F2UA, F21UA, F25UA, F27UA, F31UA, F32UA, F34UA, F35UA, F69UA and F70UA Fuses
GM3814494Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
1040 Battery Positive Voltage
1040_RD/WH 1040 RD/WH
CAV_4 4
CONN_X1 X1
CAV_71 71
CONN_X2 X2
1940 Battery Positive Voltage
1940_RD/GN 1940 RD/GN
CAV_5 5
CAV_40 40
3140 Battery Positive Voltage
3140_RD/GN 3140 RD/GN
CAV_5 5
CONN_X2 X2
CAV_42 42
2940 Battery Positive Voltage
2940_RD/BN 2940 RD/BN
CAV_8 8
CAV_33 33
CAV_8 8
140 Battery Positive Voltage
140_RD/WH 140 RD/WH
CAV_1 1
CAV_70 70
2740 Battery Positive Voltage
2740_RD/WH 2740 RD/WH
CAV_3 3
CONN_X5 X5
CAV_67 67
1440 Battery Positive Voltage
1440_RD/BN 1440 RD/BN
CAV_20 20
CONN_X4 X4
CAV_72 72
2640 Battery Positive Voltage
2640_RD/VT 2640 RD/VT
CAV_4 4
CONN_X5 X5
CAV_68 68
140_RD/WH 140 RD/WH
CAV_20 20
CONN_X1 X1
CAV_27 27
CONN_X3 X3
2940_RD/BN 2940 RD/BN
2940_RD/BN 2940 RD/BN
2940_RD/BN 2940 RD/BN
2940_RD/BN 2940 RD/BN
140_RD/WH 140 RD/WH
UQA SPEAKER SYSTEM-6, PREMIUM (U.S.A., PR and USVI (MAH), Canada (MBC))
ATH SENSOR INDICATOR-INFLATABLE RESTRAINT, FRT RH/CHILD PRESENCE DETECTOR (U.S.A., PR and USVI (MAH), Canada (MBC))
CF5 LICENSE PLATE FRONT-FRT MOUNTING PKG (U.S.A., PR and USVI (MAH), Canada (MBC))
CAV_2 2
CAV_2 2
CAV_20 20
CAV_63 63
CONN_X2 X2
LUV FUEL RATING-OCTANE NO. 91 (U.S.A., PR and USVI (MAH), Canada (MBC))
LUW ENGINE-GAS, 4 CYL, 1.4L, MFI, DOHC, TURBO, VVT, ALUM, GME, E85 MAX (U.S.A., PR and USVI (MAH), Canada (MBC))
LWE ENGINE-GAS, 4 CYL, 1.8L, MFI, 103KW, DOHC, E85 MAX (U.S.A., PR and USVI (MAH))
LUZ ENGINE-GAS, 4 CYL, 1.8L, MFI, DOHC, VVT, 103 KW, GME (U.S.A., PR and USVI (MAH), Canada (MBC))
J301 J301
X700 X700
X800 X800
X211 X211
F70UA F70UA 5A
F35UA F35UA 30A
F25UA F25UA 20A
F27UA F27UA 30A
F21UA F21UA 30A
F34UA F34UA 20A
F31UA F31UA 20A
F69UA F69UA 5A
F32UA F32UA 20A
F2UA F2UA 15A
S79LR S79LR Window Switch - Left Rear
S79RR S79RR Window Switch - Right Rear
K61 K61 Sunroof Control Module (CF5)
K20 K20 Engine Control Module
K9 K9 Body Control Module
T3 T3 Audio Amplifier (UQA)
M9 M9 Brake Booster Pump Motor
X50A X50A Fuse Block - Underhood
K84 K84 Keyless Entry Control Module (ATH)
