F12DA and F13DA Circuit Breakers and F14DA, F15DA, F17DA, F21DA, F23DA, F24DA and F25DA Fuses

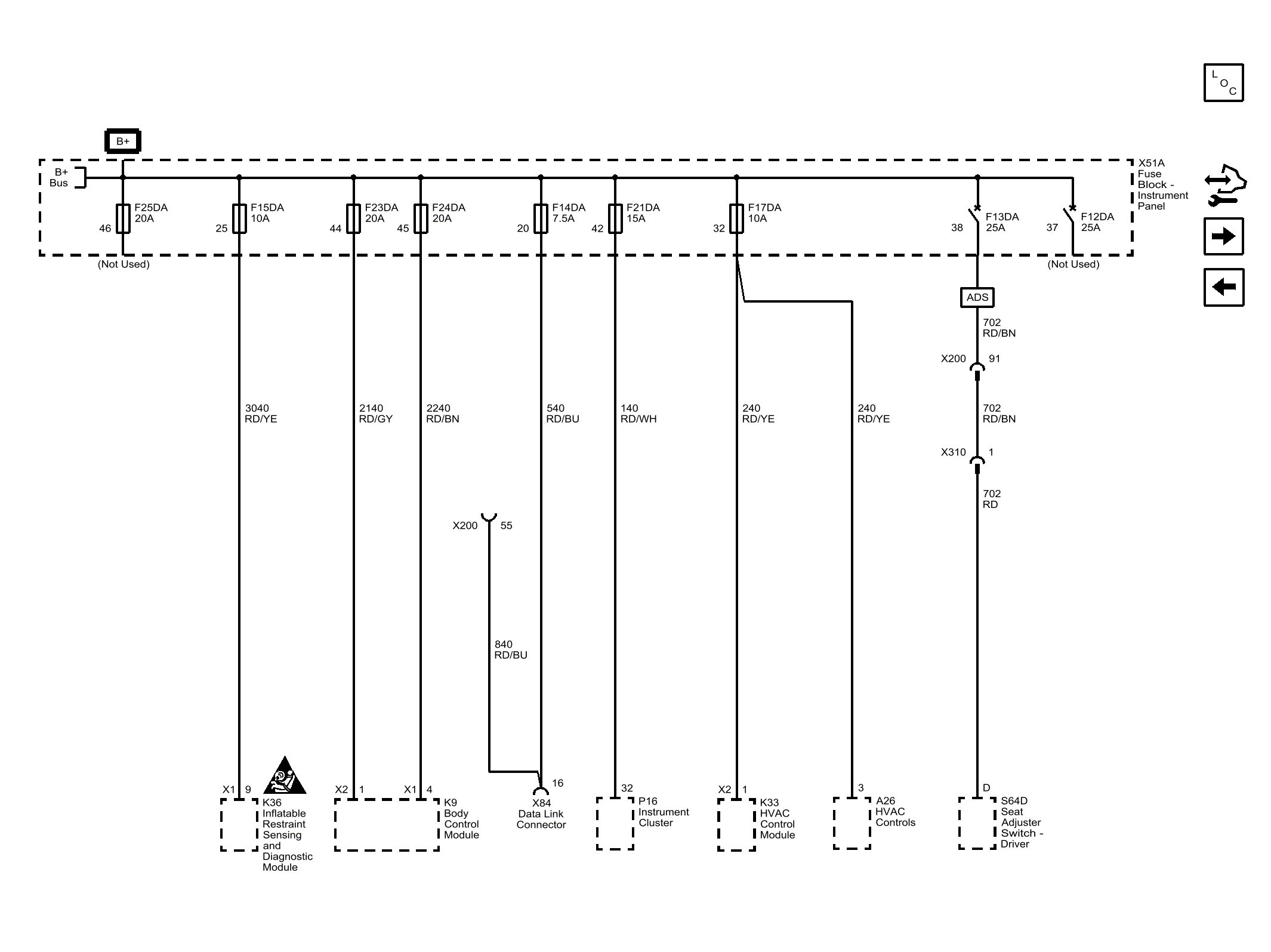

Fig 1: F12DA and F13DA Circuit Breakers and F14DA, F15DA, F17DA, F21DA, F23DA, F24DA and F25DA Fuses
| Callout | Component Name |
|---|---|
| 3040 | Battery Positive Voltage |
| 3040_RD/YE | 3040 RD/YE |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| 2140 | Battery Positive Voltage |
| 2140_RD/GY | 2140 RD/GY |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_4 | 4 |
| CONN_X1 | X1 |
| 540 | Battery Positive Voltage |
| 540_RD/BU | 540 RD/BU |
| 840 | Battery Positive Voltage |
| 840_RD/BU | 840 RD/BU |
| 140 | Battery Positive Voltage |
| 140_RD/WH | 140 RD/WH |
| CAV_32 | 32 |
| 240 | Battery Positive Voltage |
| 240_RD/YE | 240 RD/YE |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 240_RD/YE | 240 RD/YE |
| CAV_3 | 3 |
| 702 | Battery Positive Voltage |
| 702_RD/BN | 702 RD/BN |
| CAV_D | D |
| 702_RD/BN | 702 RD/BN |
| 702_RD | 702 RD |
| CAV_91 | 91 |
| CAV_1 | 1 |
| CAV_32 | 32 |
| CAV_42 | 42 |
| CAV_20 | 20 |
| CAV_45 | 45 |
| CAV_44 | 44 |
| CAV_25 | 25 |
| CAV_46 | 46 |
| ADS | ADJUSTER PASS ST-MANUAL, 4 WAY (U.S.A., PR and USVI (MAH), Canada (MBC)) |
| CAV_38 | 38 |
| CAV_37 | 37 |
| CAV_16 | 16 |
| CAV_55 | 55 |
| X200 | X200 |
| X310 | X310 |
| F13DA | F13DA 25A |
| F12DA | F12DA 25A |
| F17DA | F17DA 10A |
| F21DA | F21DA 15A |
| F14DA | F14DA 7.5A |
| F24DA | F24DA 20A |
| F23DA | F23DA 20A |
| F15DA | F15DA 10A |
| F25DA | F25DA 20A |
| X200 | X200 |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module |
| K9 | K9 Body Control Module |
| P16 | P16 Instrument Cluster |
| K33 | K33 HVAC Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| S64D | S64D Seat Adjuster Switch - Driver (ADS) |
| X84 | X84 Data Link Connector |
| A26 | A26 HVAC Controls |
