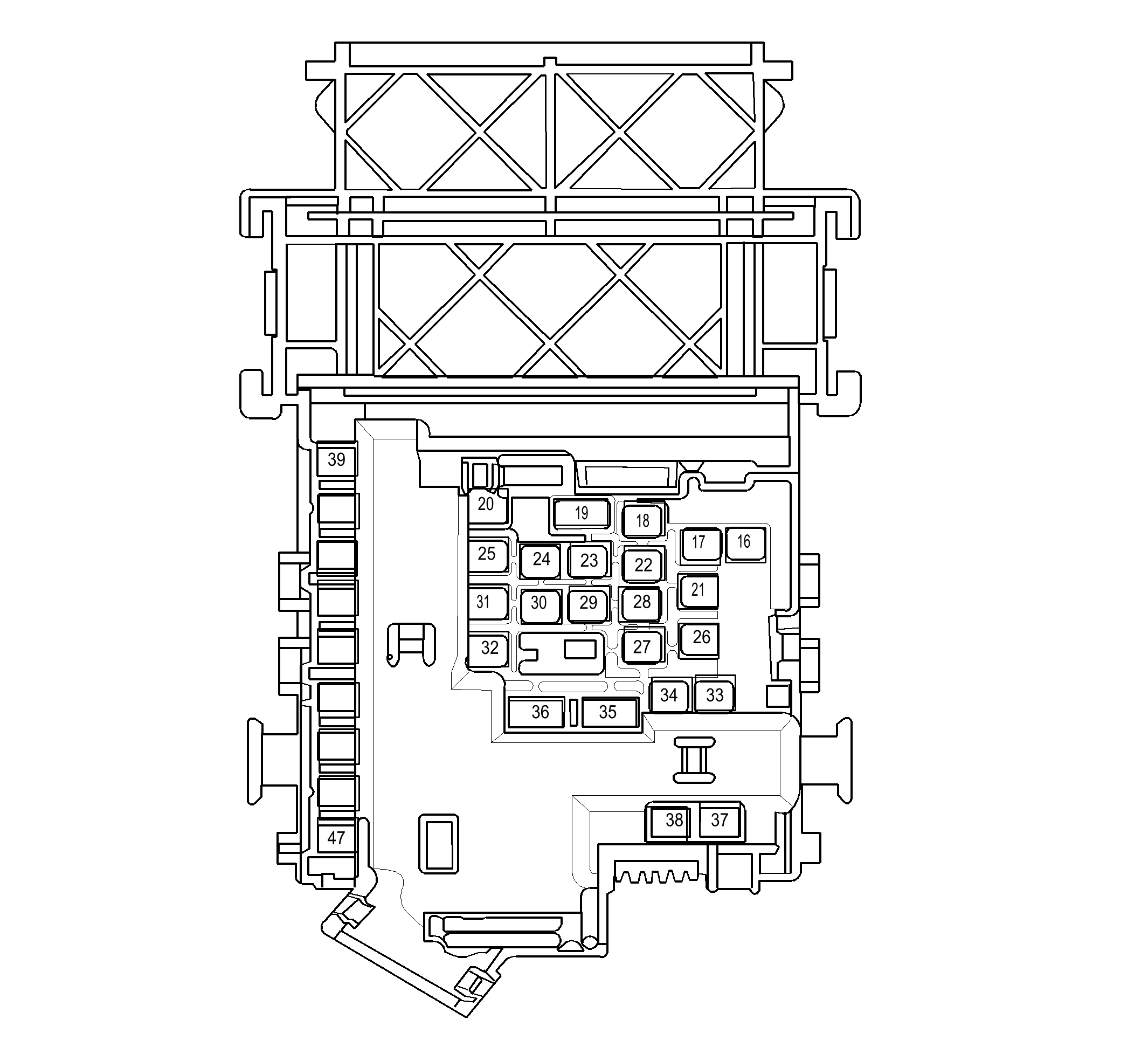

X51A Fuse Block - Instrument Panel Wire Entry Fuses
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575780 | J-35616-35 (VT) | J-38125-38 | 2-964284-1 | 25 | E | A |
| II | 13575781 | J-35616-35 (VT) | J-38125-38 | 4-965999-1 | 25 | 4 | A |
| III | 13575730 | J-35616-42 (RD) | J-38125-11A | 15396853 | 23 | Not Available | Not Available |
| IV | 13327178 | J-35616-43 (RD) | J-38125-11A | 15343823 | 19 | G/F/G | G/F/G |
| V | 13575770 | J-35616-43 (RD) | J-38125-11A | 15343823 | 19 | G/F/G | G/F/G |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 16 | 0.5 | RD/L-GN | 3140 | Battery Positive Voltage | I | - |
| 17 | 0.5 | RD/D-BU | 840 | Battery Positive Voltage | I | - |
| 18 | 1.5 | RD/D-GN | 40 | Battery Positive Voltage | II | - |
| 19 | 6 | RD/D-GN | 3140 | Battery Positive Voltage | III | - |
| 20 | 0.5 | RD/D-BU | 540 | Battery Positive Voltage | I | - |
| 21 | - | - | - | Not Occupied | - | - |
| 22 | 2.5 | RD/D-GN | 3140 | Battery Positive Voltage | II | - |
| 23 | 1 | VT | 801 | Retained Accessory Power Fuse Supply Voltage | I | - |
| 24 | 1 | VT | 801 | Retained Accessory Power Fuse Supply Voltage | I | - |
| 25 | 0.75 | RD/YE | 3040 | Battery Positive Voltage | I | - |
| 26 | 1.5 | RD/D-BU | 2540 | Battery Positive Voltage | II | - |
| 27 | 1.5 | RD/L-GN | 3140 | Battery Positive Voltage | II | - |
| 28 | 0.5 | RD/L-GN | 3140 | Battery Positive Voltage | I | - |
| 29 | 1 | D-BU/WH | 6128 | Rear Closure Unlatch Motor Unlatch Control | I | - |
| 30 | 1 | D-BU/WH | 6128 | Rear Closure Unlatch Motor Unlatch Control | I | - |
| 31 | 0.5 | RD/D-BU | 5240 | Battery Positive Voltage | I | - |
| 32 | 0.75 0.75 |
RD/YE RD/YE |
240 240 |
Battery Positive Voltage Battery Positive Voltage |
II | - |
| 33 | 2.5 | RD/YE | 2340 | Battery Positive Voltage | II | - |
| 34 | 2.5 | RD/D-GN | 2440 | Battery Positive Voltage | II | - |
| 35 | 2.5 | RD/GY | 2840 | Battery Positive Voltage | IV | - |
| 36 | 4 | RD/BN | 440 | Battery Positive Voltage | V | - |
| 37 | - | - | - | Not Occupied | - | - |
| 38 | 1.5 | RD/BN | 702 | Battery Positive Voltage | II | - |
| 39-41 | - | - | - | Not Occupied | - | - |
| 42 | 0.75 | RD/WH | 140 | Battery Positive Voltage | I | - |
| 43 | 0.5 | RD/VT | 340 | Battery Positive Voltage | I | - |
| 44 | 1.5 | RD/GY | 2140 | Battery Positive Voltage | II | - |
| 45 | 1.5 | RD/BN | 2240 | Battery Positive Voltage | II | - |
| 46-47 | - | - | - | Not Occupied | - | - |
