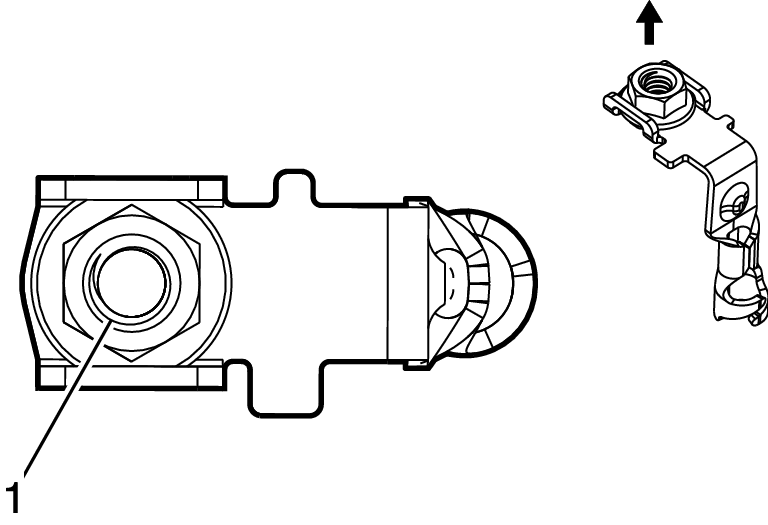

X50A Fuse Block - Underhood X6
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13869292
- Service Connector: Service by Harness - See Part Catalog
- Description: 1-Way Ring Terminal (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
10 |
1:RD/BU |
1:4540 |
1:Battery Positive Voltage |
I |
- |
