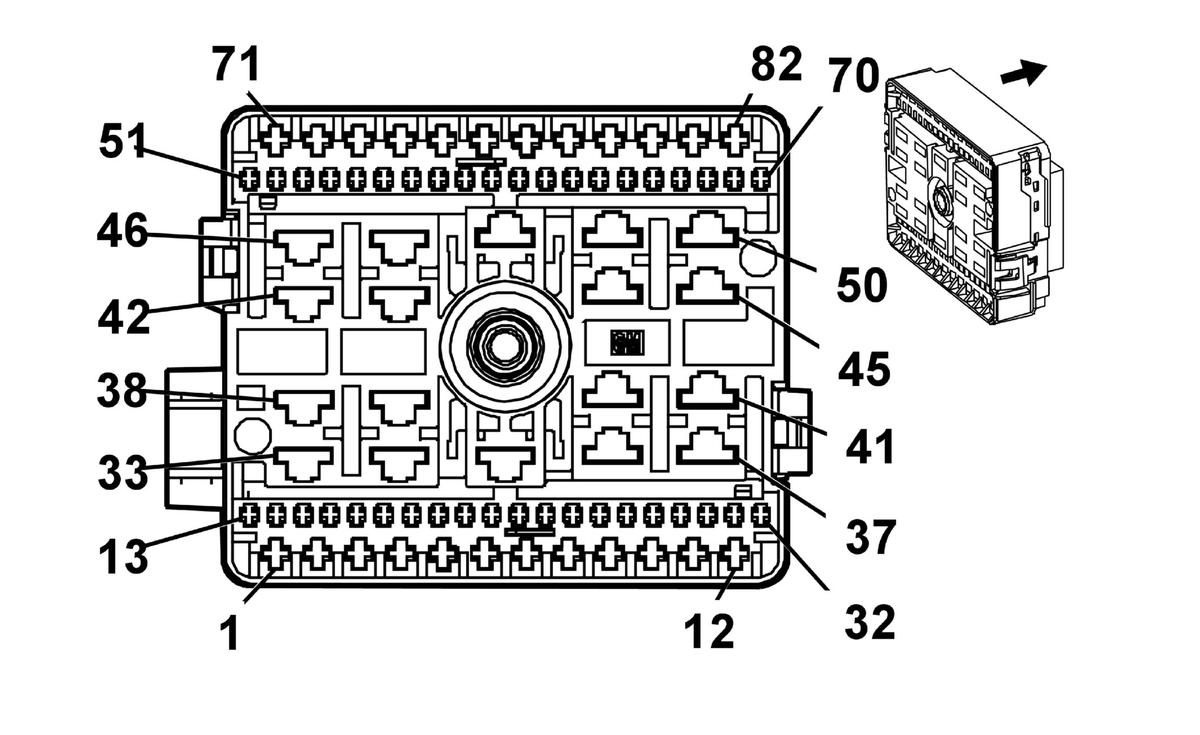

X50A Fuse Block - Underhood X1
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575718 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| II | 13575718 | J-35616-44 (YE) | J-38125-558 | Not Available | Not Available | Not Available | Not Available |
| III | 13579931 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| IV | 13575773 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| V | 13575774 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| VI | 13578869 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| VII | 13575780 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| VIII | 13575781 | J-35616-35 (VT) | J-38125-36 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1-10 | - | - | - | Not Occupied | - | - |
| 11 | 1 | BN/GY | 29 | Horn Control | VII | - |
| 12 | - | - | - | Not Occupied | - | - |
| 13 | 1.5 | WH | 311 | Right Headlamp High Beam Control | VI | - |
| 14 | 1.5 | WH | 711 | Left Headlamp High Beam Control | VI | - |
| 15 - 19 | - | - | - | Not Occupied | - | - |
| 20 | 0.5 | RD/WH | 999 | Powertrain Main Relay Fused Supply | IV | - |
| 21 - 24 | - | - | - | Not Occupied | - | - |
| 25 | 0.5 | GY/D-BU | 7538 | Left Front DRL Control | IV | - |
| 26 - 27 | - | - | - | Not Occupied | - | - |
| 28 | 1 | YE | 712 | Left Headlamp Low Beam Control | V | - |
| 29 | 1 | YE | 712 | Left Headlamp Low Beam Control | V | - |
| 30 | 1 | GY/VT | 228 | Windshield Washer Pump Control | V | - |
| 31 | 0.75 | VT/BN | 34 | Front Fog Lamp Control | V | - |
| 32 - 33 | - | - | - | Not Occupied | - | - |
| 34 | 2.5 | WH/BK | 2366 | Cooling Fan Control Relay Speed Signal | I | - |
| 35 - 36 | - | - | - | Not Occupied | - | - |
| 37 | 6 | YE | 5358 | Cooling Fan Motor Control (3) | II | - |
| 38 - 42 | - | - | - | Not Occupied | - | - |
| 43 | 2.5 | WH/BK | 2366 | Cooling Fan Control Relay Speed Signal | I | - |
| 44 - 45 | - | - | - | Not Occupied | - | - |
| 46 | 2.5 4 |
GY GY |
532 532 |
Cooling Fan Motor Control (2) | I II |
- - |
| 47 | 2.5 4 |
WH/D-BU WH/D-BU |
409 409 |
Cooling Fan Motor Control (1) | I II |
- - |
| 48 - 49 | - | - | - | Not Occupied | - | - |
| 50 | 4 6 |
YE YE |
5358 5358 |
Cooling Fan Motor Control (3) | II | - - |
| 51 - 52 | - | - | - | Not Occupied | - | - |
| 53 | 0.5 | BN/RD | 2700 | A/C Pressure Sensor 5 Volt Reference | IV | - |
| 54 | 0.5 | BK/D-BU | 6813 | Coolant Temperature Sensor 2 Low Reference | IV | - |
| 55 | 0.5 | BK/YE | 5514 | A/C Refrigerant Pressure Sensor Low Reference | IV | - |
| 56 | 0.5 | L-GN/VT | 2032 | Coolant Temperature Sensor Signal | IV | - |
| 57 | 0.5 | L-GN | 380 | A/C Refrigerant Pressure Sensor Signal | IV | - |
| 58 | - | - | - | Not Occupied | - | - |
| 59 | 0.5 | WH/BN | 544 | DRL Relay Control | IV | - |
| 60 - 63 | - | - | - | Not Occupied | - | - |
| 64 | 1 | WH/BK | 2366 | Cooling Fan Control Relay Speed Signal | V | - |
| 65 | 0.5 | VT/GY | 1039 | Run/Crank Ignition 1 Voltage | III | - |
| 66 | 0.5 | RD/WH | 999 | Powertrain Main Relay Fused Supply | IV | - |
| 67 | 0.5 | L-GN | 7625 | Cooling Fan Motor Control (4) | IV | - |
| 68 | 0.5 | L-GN | 7625 | Cooling Fan Motor Control (4) | IV | - |
| 69 - 70 | - | - | - | Not Occupied | - | - |
| 71 | 2.5 2.5 |
BK/WH BK |
1150 1150 |
Ground | VIII | - - |
| 72 | 2.5 | WH | 92 | Windshield Wiper Motor High Speed Control | VIII | - |
| 73 | 2.5 | YE/BN | 95 | Windshield Wiper Motor Low Speed Control | VIII | - |
| 74 | 2.5 | BK | 1350 | Ground | VIII | - |
| 75 - 82 | - | - | - | Not Occupied | - | - |
