Power Brake Booster Vacuum Pipe Replacement (1.8L LUW and LWE)
Power Brake Booster Vacuum Pipe Replacement (1.8L LUW and LWE)

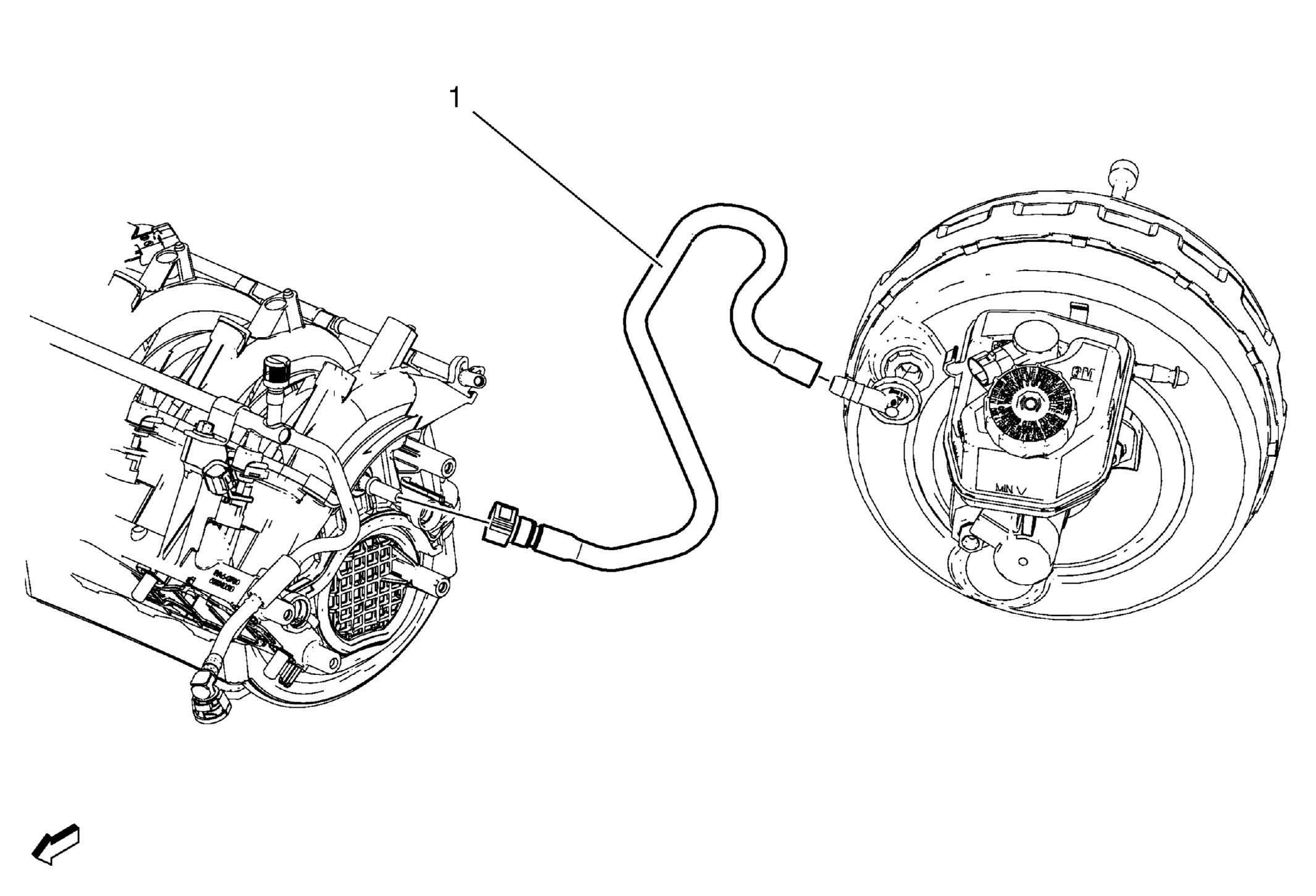

Fig 1: Power Brake Booster Vacuum Pipe
Courtesy of GENERAL MOTORS COMPANY
Callout
Component Name
1
Power Brake Booster Vacuum Pipe
Procedure
Disconnect quick fitting from inlet exhaust.
Disconnect vacuum pipe from power brake booster.
