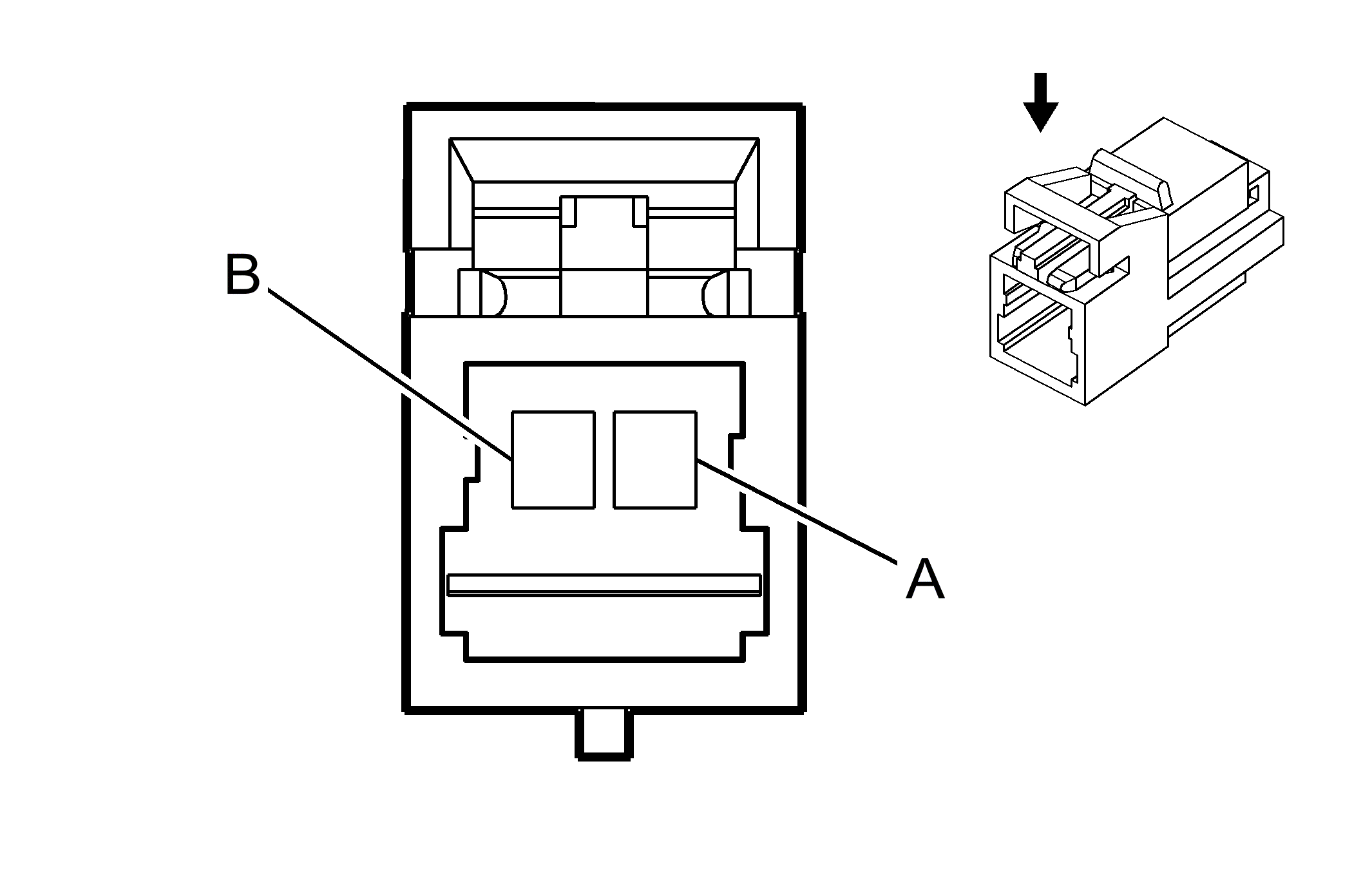

X335 Body Harness to Curtain Air Bag Harness
|
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 12110505
- Service Connector: 15306044
- Description: 2-Way F 150 Metri-Pack Series (YE)
|
Connector Part Information
- Harness Type: Curtain Air Bag
- OEM Connector: 13687802
- Service Connector: Service by Harness Assembly- See Part Catalog
- Description: 2-Way M 150 Metri-Pack Series (YE)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-14 (GN) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
0.5 |
OG/L-GN |
5019 |
I |
- |
Left Front Head Curtain Module High Control |
A |
0.5 |
OG/GN |
5019 |
II |
- |
| B |
0.5 |
VT/OG |
5020 |
I |
- |
Left Front Head Curtain Module Low Control |
B |
0.5 |
VT/OG |
5020 |
II |
- |
