X211 Headliner Harness to Body Harness
|
|
|

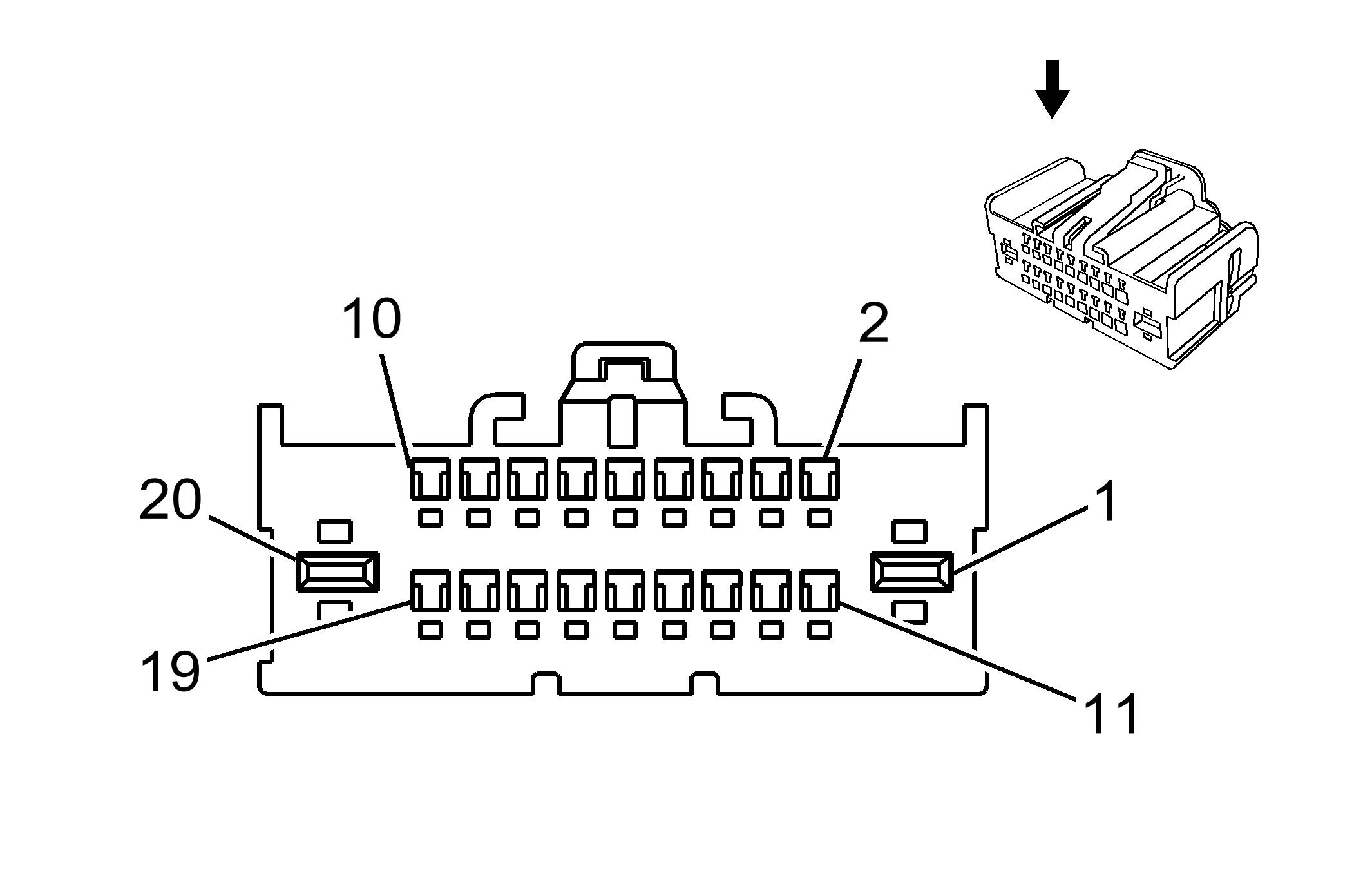

Connector Part Information
- Harness Type: Headliner
- OEM Connector: 13684139
- Service Connector: 13338003
- Description: 20-Way F Hybrid Series (WH)
|

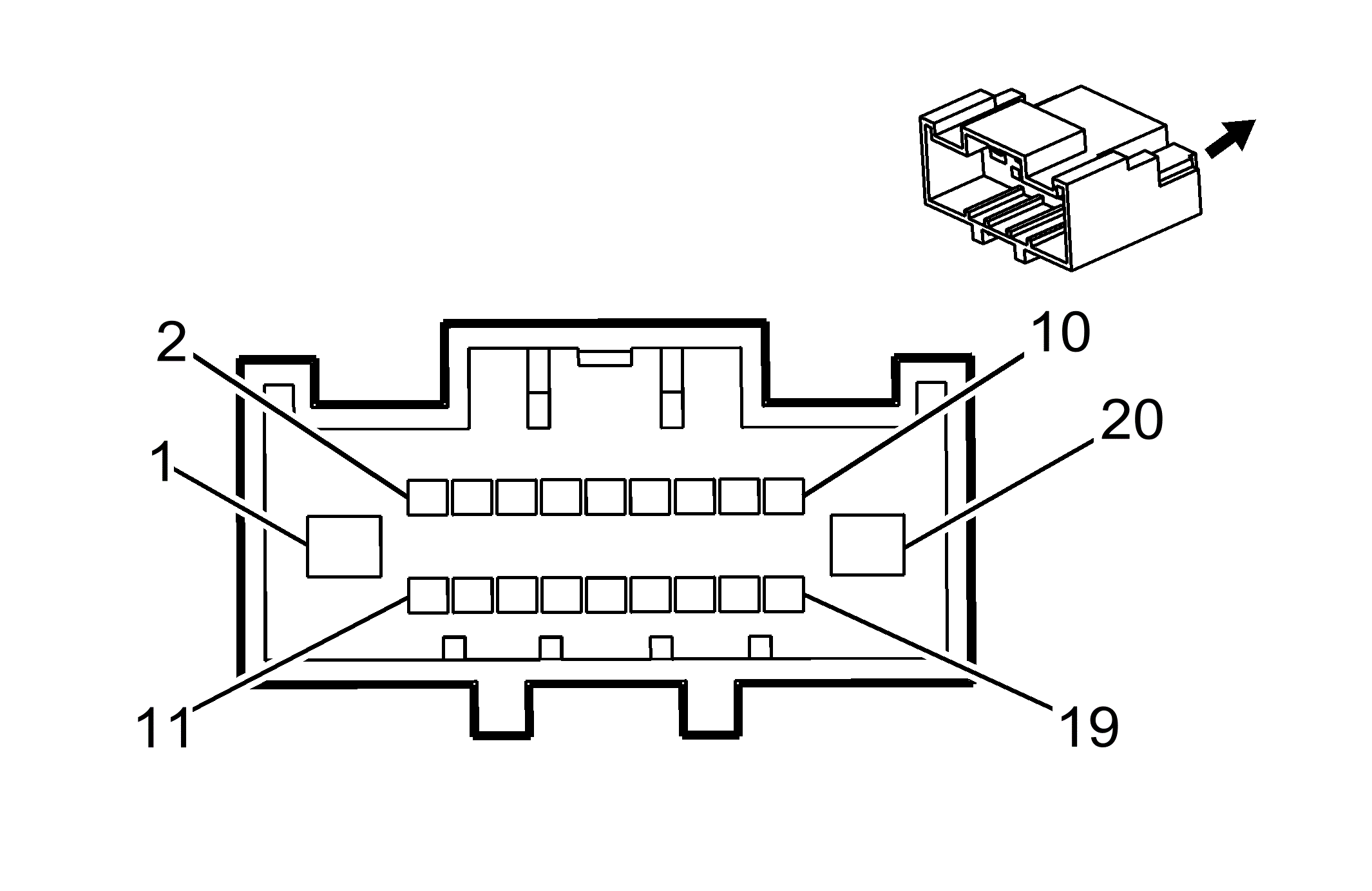

Connector Part Information
- Harness Type: Body
- OEM Connector: 13936391
- Service Connector: 19119852
- Description: 20-Way M 1.0 MQS, 2.8 DCS-2 Series (WH)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13582229 |
J-35616-3 (GY) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575806 |
J-35616-35 (VT) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
19331729 |
J-35616-5 (PU) |
J-38125-557 |
Not Available |
Not Available |
Not Available |
Not Available |
| IV |
13575807 |
J-35616-16 (LT GN) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
2.5 |
BK |
2050 |
I |
- |
Ground |
1 |
2.5 |
BK |
2050 |
III |
- |
| 2 |
0.5 |
BK |
2050 |
II |
- |
Ground |
2 |
0.5 |
BK |
2050 |
IV |
- |
| 3 |
0.35 |
YE |
6817 |
II |
- |
LED Backlight Dimming Control |
3 |
0.35 |
YE |
6817 |
IV |
- |
| 4 |
0.5 |
L-GN/BN |
6132 |
II |
- |
Local Interconnect Network Serial Data Bus 1 |
4 |
0.5 |
L-GN/BN |
6132 |
IV |
- |
| 5 |
0.5 |
VT/WH |
2839 |
II |
- |
Run/Crank Ignition 1 Voltage |
5 |
0.5 |
VT/WH |
2839 |
IV |
- |
| 6 |
0.35 |
L-GN/WH |
1324 |
II |
- |
Backup Lamp Control |
6 |
0.35 |
L-GN/WH |
1324 |
IV |
- |
| 7 |
0.5 |
D-BU |
655 |
II |
- |
Cellular Telephone Microphone Signal |
7 |
0.5 |
D-BU |
655 |
IV |
- |
| 8 |
0.5 |
BK/BN |
654 |
II |
- |
Cellular Telephone Microphone Low Reference |
8 |
0.5 |
BK/BN |
654 |
IV |
- |
| 9 |
0.35 |
YE/VT |
2516 |
II |
- |
Keypad Green LED Control |
9 |
0.35 |
YE/VT |
2516 |
IV |
- |
| 10 |
0.35 |
L-GN/BK |
2515 |
II |
- |
Keypad Control |
10 |
0.35 |
L-GN/BK |
2515 |
IV |
- |
| 11 |
0.35 |
L-GN/WH |
2514 |
II |
- |
Keypad Signal |
11 |
0.35 |
L-GN/WH |
2514 |
IV |
- |
| 12 |
0.35 |
BN/WH |
2517 |
II |
- |
Keypad Red LED Control |
12 |
0.35 |
BN/WH |
2517 |
IV |
- |
| 13 - 19 |
- |
- |
- |
- |
- |
Not Occupied |
13 - 19 |
- |
- |
- |
- |
- |
| 20 |
2.5 |
RD/WH |
140 |
I |
- |
Battery Positive Voltage |
20 |
2.5 |
RD/WH |
140 |
III |
- |
