X210 Headliner Harness to Body Harness
|
|
|
Connector Part Information
- Harness Type: Headliner
- OEM Connector: 13652302
- Service Connector: 13338800

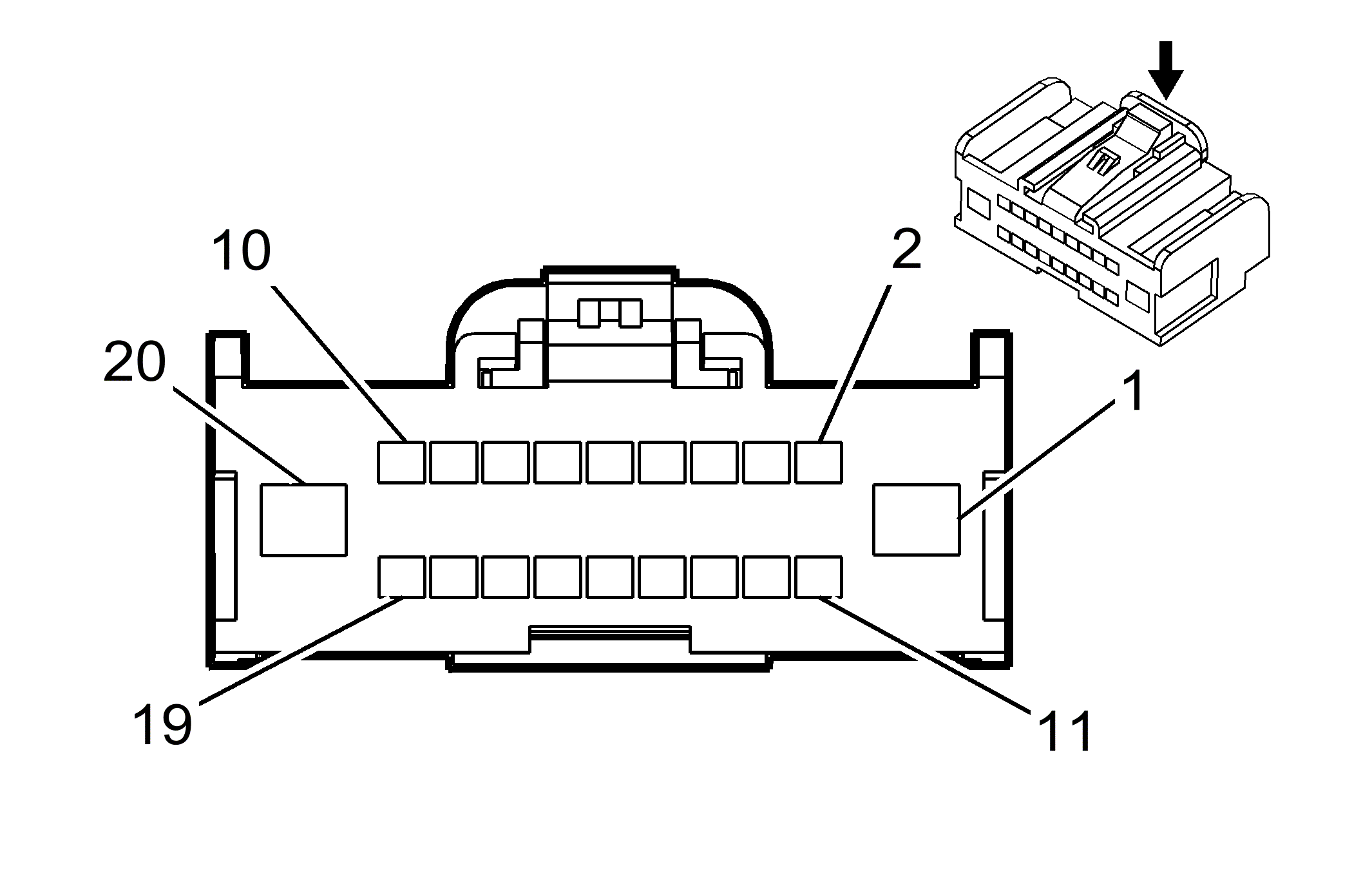

- Description: 20-Way F 060 Series (L-GY)
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13936390
- Service Connector: 19119753

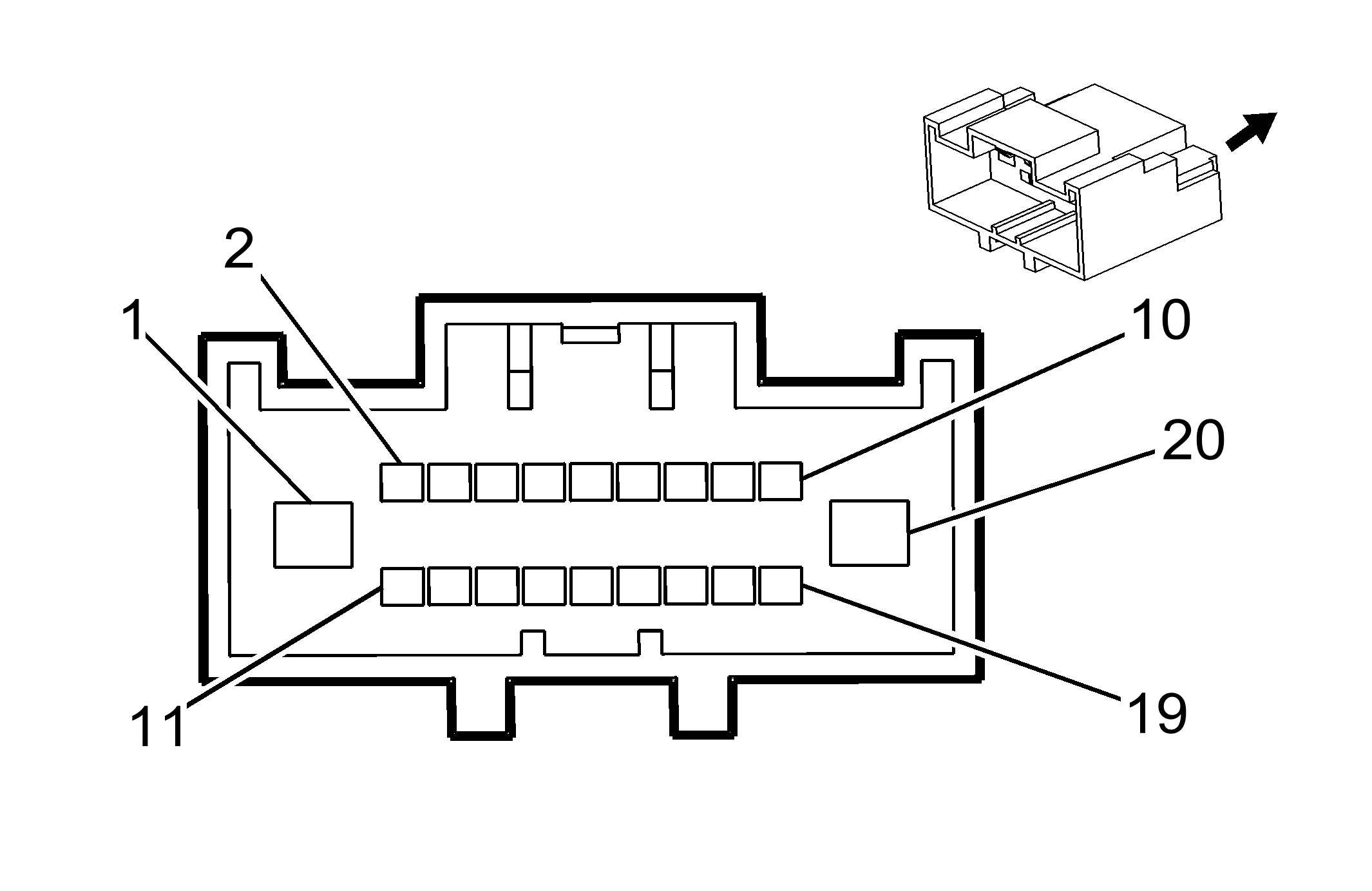

- Description: 20-Way M 1.0 MQS, 2.8 DCS-2 Series (L-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
19330785 |
J-35616-64B (LT BU) |
J-38125-22 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575792 |
J-35616-4A (PU) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13575806 |
J-35616-35 (VT) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| IV |
13505337 |
J-35616-5 (PU) |
J-38125-557 |
Not Available |
Not Available |
Not Available |
Not Available |
| V |
13579991 |
J-35616-5 (PU) |
J-38125-557 |
Not Available |
Not Available |
Not Available |
Not Available |
| VI |
13575807 |
J-35616-16 (LT GN) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
1 |
BK |
1550 |
II |
- |
Ground |
1 |
1 |
BK |
1550 |
V |
- |
| 2 |
0.35 |
GY |
3273 |
III |
- |
Remote Function Actuator Low Reference |
2 |
0.35 |
GY |
3273 |
VI |
- |
| 3 |
0.35 |
GY/WH |
3272 |
III |
- |
Remote Function Actuator Control |
3 |
0.35 |
GY/WH |
3272 |
VI |
- |
| 4 |
0.35 |
D-BU/WH |
3275 |
III |
- |
Remote Function Actuator Receive Signal |
4 |
0.35 |
D-BU/WH |
3275 |
VI |
- |
| 5 |
0.35 |
YE/L-GN |
3274 |
III |
- |
Remote Function Actuator Transmit Signal |
5 |
0.35 |
YE/L-GN |
3274 |
VI |
- |
| 6 |
0.5 |
WH/BN |
6815 |
III |
- |
Inadvertent Power Control |
6 |
0.5 |
WH/BN |
6815 |
VI |
- |
| 7 |
0.5 |
GY |
157 |
III |
- |
Interior Lamp Control |
7 |
0.5 |
GY |
157 |
VI |
- |
| 8 |
0.35 |
GY/L-GN |
328 |
III |
- |
Interior Lamp Defeat Switch Signal |
8 |
0.35 |
GY/L-GN |
328 |
VI |
- |
| 9 |
0.35 |
GY/D-BU |
7564 |
III |
- |
Humidity Sensor Signal |
9 |
0.35 |
GY/D-BU |
7564 |
VI |
- |
| 10 |
0.5 |
BN/D-BU |
118 |
III |
- |
Left Front Speaker Signal (-) (1) |
10 |
0.5 |
BN/D-BU |
118 |
VI |
- |
| 11 |
0.5 |
D-BU |
201 |
III |
- |
Left Front Speaker Control (+) (1) |
11 |
0.5 |
D-BU |
201 |
VI |
- |
| 12 |
0.5 |
YE |
200 |
III |
- |
Right Front Speaker Control (+) (1) |
12 |
0.5 |
YE |
200 |
VI |
- |
| 13 |
0.5 |
YE/BK |
117 |
III |
- |
Right Front Speaker Signal (-) (1) |
13 |
0.5 |
YE/BK |
117 |
VI |
- |
| 14 |
0.5 |
WH/BN |
6815 |
III |
- |
Inadvertent Power Control |
14 |
0.5 |
WH/BN |
6815 |
VI |
- |
| 15 |
0.5 |
WH/BN |
6815 |
III |
- |
Inadvertent Power Control |
15 |
0.5 |
WH/BN |
6815 |
VI |
- |
| 16 |
0.35 |
BK/D-BU |
7566 |
III |
- |
Humidity/Windscreen Temp Sensor Low Reference |
16 |
0.35 |
BK/D-BU |
7566 |
VI |
- |
| 17 |
0.35 |
GY/L-GN |
7565 |
III |
- |
Windscreen Temp Sensor Signal |
17 |
0.35 |
GY/L-GN |
7565 |
VI |
- |
| 18 |
0.35 |
YE/D-BU |
3197 |
III |
- |
Humidity Temperature Sensor Signal |
18 |
0.35 |
YE/D-BU |
3197 |
VI |
- |
| 19 |
0.35 |
YE/RD |
597 |
III |
- |
5 Volt Reference |
19 |
0.35 |
YE/RD |
597 |
VI |
- |
| 20 |
0.35 |
L-GN/BN |
6998 |
I |
- |
Inadvertent Load 1 Control |
20 |
0.35 |
L-GN/BN |
6998 |
IV |
- |
