X205 Instrument Panel Harness to Body Harness (UQA)
|
|
|

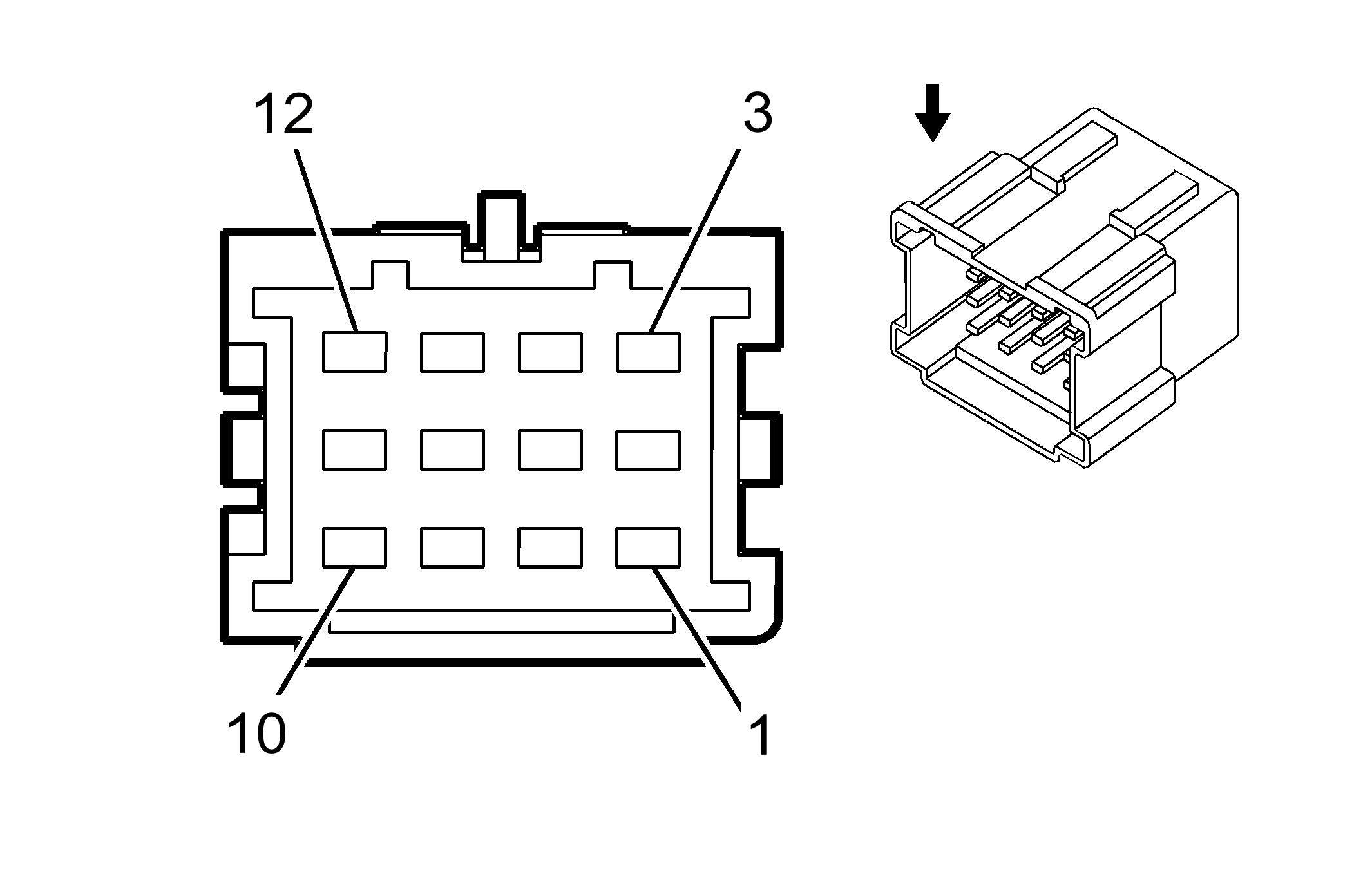

Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 15426893
- Service Connector: 13337995
- Description: 12-Way F 1.2 Micro II Timer Series (BU)
|

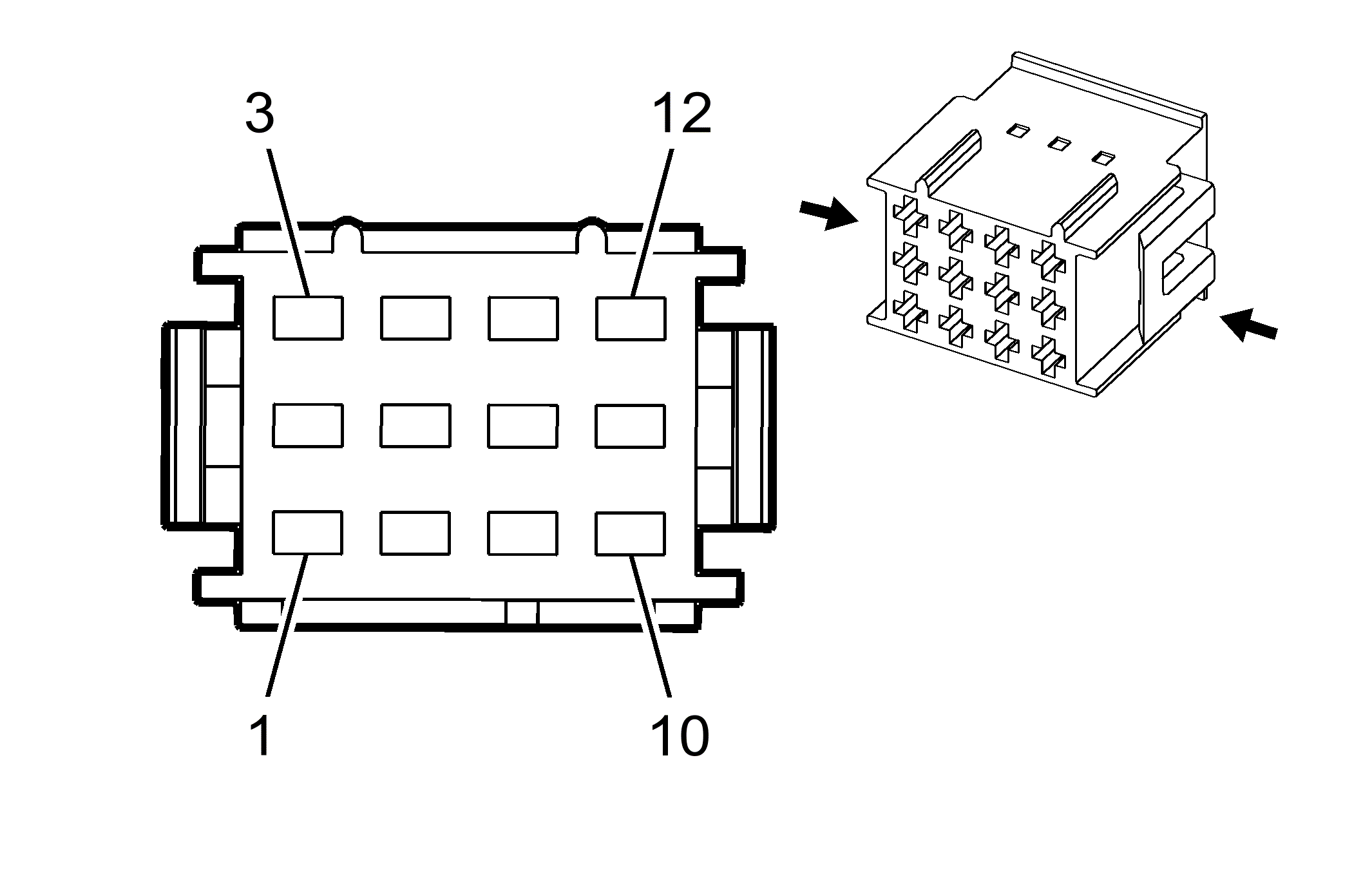

Connector Part Information
- Harness Type: Body
- OEM Connector: 15426897
- Service Connector: 13337988
- Description: 12-Way M 1.2 Micro II Timer Series (BU)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575760 |
J-35616-14 (GN) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13575593 |
J-35616-34 (YE) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13575593 |
J-35616-34 (YE) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.35 |
D-BU/BK |
1946 |
I |
- |
Right Rear Low Level Audio (-) Low Reference |
1 |
0.35 |
D-BU/BK |
1946 |
II |
- |
| 2 |
0.35 |
BARE |
2099 |
I |
- |
Left Rear Audio Low Reference |
2 |
0.35 |
BARE |
2099 |
II |
- |
| 3 |
0.35 |
D-BU/BN |
1546 |
I |
- |
Front Low Level Audio (-) Low Reference |
3 |
0.35 |
D-BU/BN |
1546 |
II |
- |
| 4 |
0.35 |
BN/VT |
1999 |
I |
- |
Left Rear Low Level Audio (-) Low Reference |
4 |
0.35 |
BN/VT |
1999 |
II |
- |
| 5 |
0.35 |
L-GN/YE |
7066 |
I |
- |
Entertainment Remote Enable Signal |
5 |
0.35 |
L-GN/YE |
7066 |
II |
- |
| 6 |
0.35 |
YE |
512 |
I |
- |
Right Front Low Level Audio Signal |
6 |
0.35 |
YE |
512 |
II |
- |
| 7 |
0.35 |
BN/WH |
546 |
I |
- |
Right Rear Low Level Audio Signal |
7 |
0.35 |
BN/WH |
546 |
II |
- |
| 8 |
0.5 |
VT/D-BU |
6978 |
I |
- |
Amplifier Control |
8 |
0.5 |
VT/D-BU |
6978 |
III |
- |
| 9 |
0.35 |
BN/D-BU |
1947 |
I |
- |
Left Front Low Level Audio (-) Low Reference |
9 |
0.35 |
BN/D-BU |
1947 |
II |
- |
| 10 |
0.35 |
L-GN/BK |
599 |
I |
- |
Left Rear Low Level Audio Signal |
10 |
0.35 |
L-GN/BK |
599 |
II |
- |
| 11 |
0.35 |
BARE |
2011 |
I |
- |
Left Front Audio Low Reference |
11 |
0.35 |
BARE |
2011 |
II |
- |
| 12 |
0.35 |
D-BU |
511 |
I |
- |
Left Front Low Level Audio Signal |
12 |
0.35 |
D-BU |
511 |
II |
- |
