X102 Engine Cooling Harness to Forward Lamp Harness (MF3/MR5/MZ0)
|
|
|

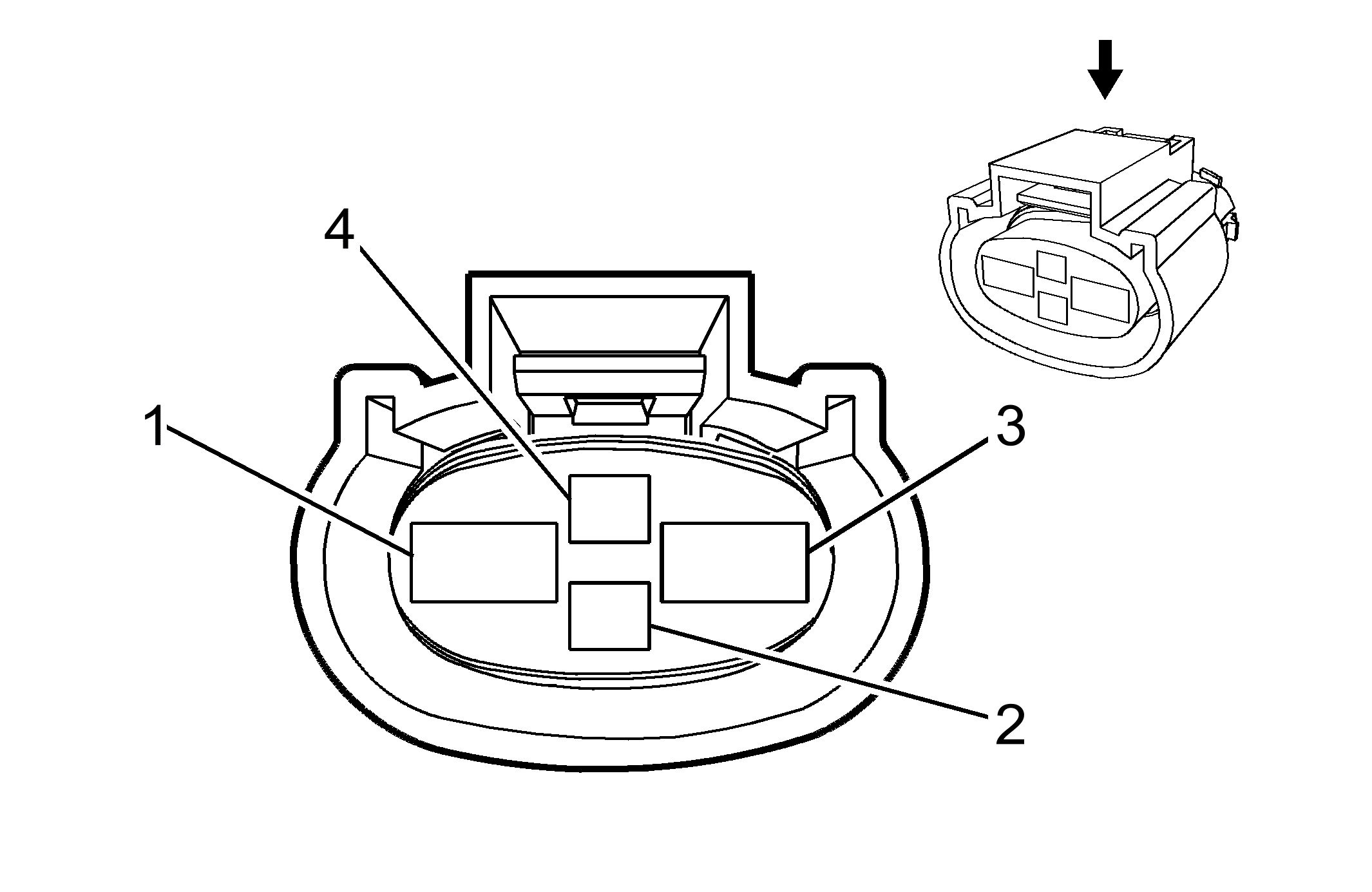

Connector Part Information
- Harness Type: Cooling Fan
- OEM Connector: 13652295
- Service Connector: Service by Harness Assembly- See Part Catalog
- Description: 4-Way F 2.8 6.3 MCP Series, Sealed (BK)
|

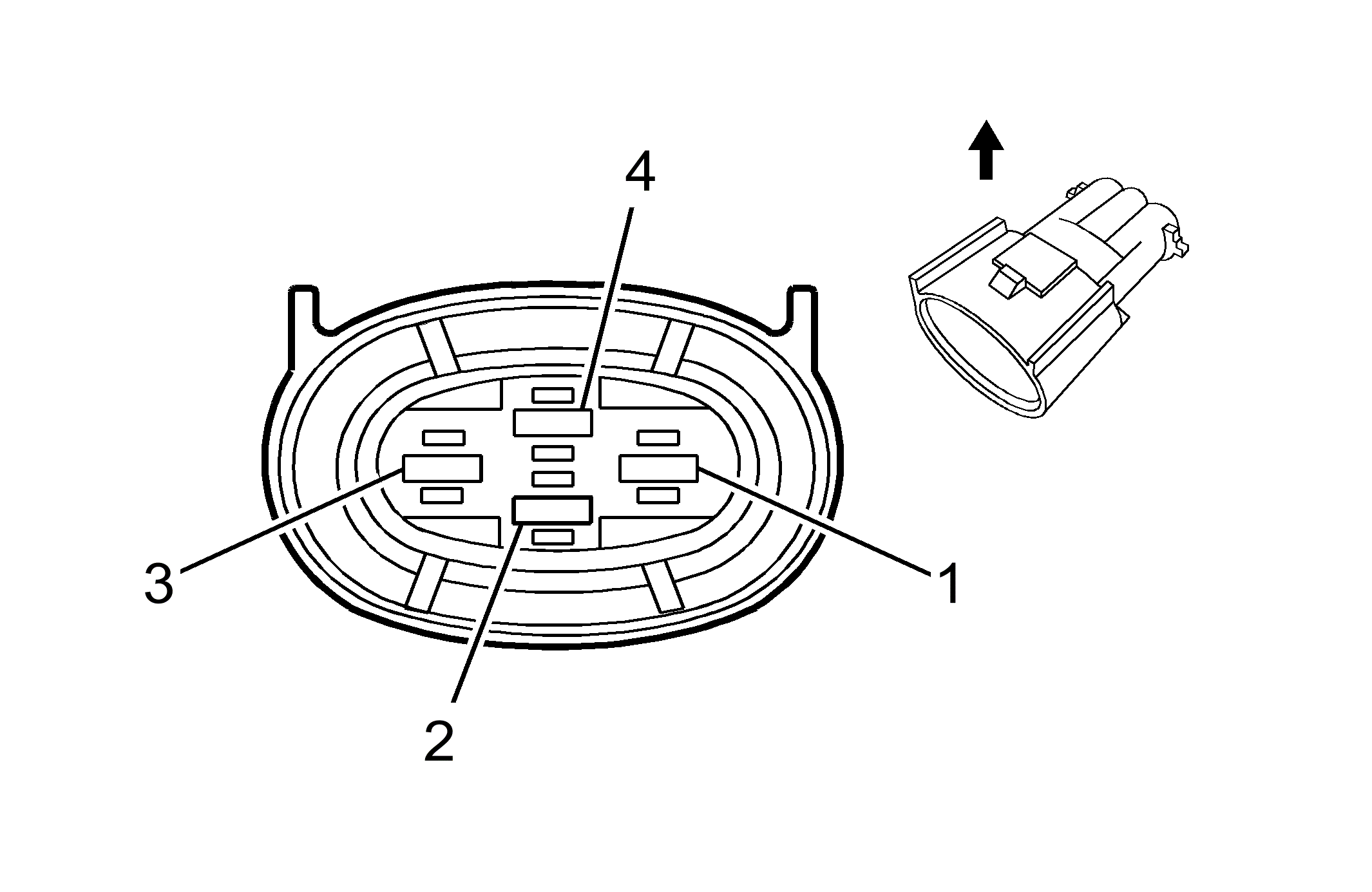

Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 13652747
- Service Connector: 19119755
- Description: 4-Way M Hybrid Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-35 (VT) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-40 (BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-40 (BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| III |
Not Required |
J-35616-42 (RD) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| III |
Not Required |
J-35616-42 (RD) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| IV |
Not Required |
J-35616-5 (PU) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| IV |
Not Required |
J-35616-5 (PU) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
4 |
YE |
5358 |
II |
- |
Cooling Fan Motor Control (3) |
1 |
4 |
YE |
5358 |
III |
- |
| 2 |
2.5 |
GY |
532 |
I |
- |
Cooling Fan Motor Control (2) |
2 |
2.5 |
GY |
532 |
IV |
- |
| 3 |
2.5 |
WH/D-BU |
409 |
II |
- |
Cooling Fan Motor Control (1) |
3 |
2.5 |
WH/D-BU |
409 |
III |
- |
| 4 |
- |
- |
- |
- |
- |
A/C Compressor Clutch Control |
4 |
0.5 |
BN/L-GN |
59 |
IV |
- |
