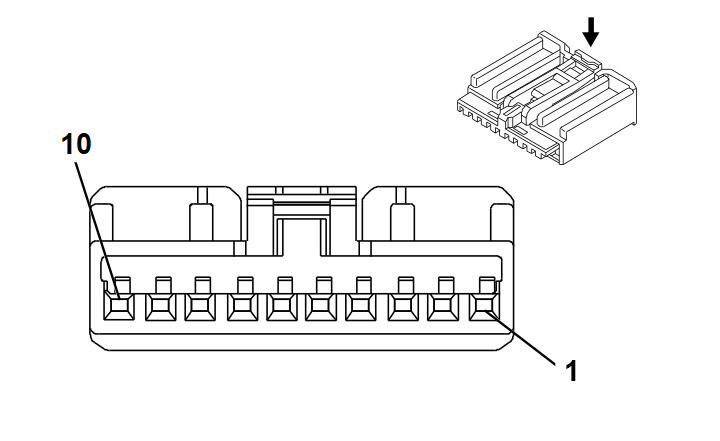

X85 Steering Wheel Air Bag Coil X3
|
|
Connector Part Information
- Harness Type: Steering Wheel
- OEM Connector: 13574592
- Service Connector: 13576634
- Description: 10-Way F AIT II Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575867 |
J-35616-64B (L-BU) |
J-38125-215A |
SAIT-A03T-M064 |
14 |
P |
P |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1-4 |
- |
- |
- |
Not Occupied |
- |
- |
| 5 |
0.5 |
YE |
6817 |
LED Backlight Dimming Control |
I |
- |
| 6 |
0.5 |
WH/RD |
1444 |
12 Volt Reference |
I |
- |
| 7 |
0.5 |
D-GN/WH |
6819 |
Steering Wheel Resistor Ladder Signal 2 |
I |
- |
| 8 |
0.5 |
BN/D-GN |
1884 |
Cruise Control Set/Coast/Resume/Accelerate Switch Signal |
I |
- |
| 9 |
0.5 |
BK |
50 |
Ground |
I |
- |
| 10 |
0.5 |
BN/WH |
3287 |
Horn Switch Signal |
I |
- |
