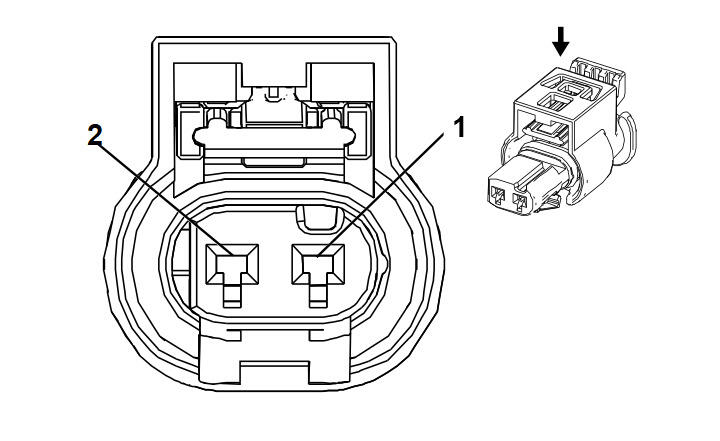

Q6F Camshaft Position Actuator Solenoid Valve - Intake (LUV)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 805-120-521
- Service Connector: 13577537
- Description: 2-Way F 1.2 MLK Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-16 (LT GN) |
Not Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
BN/WH |
6783 |
Exhaust Gas Temperature Sensor 2 Low Reference |
I |
- |
| 2 |
0.75 |
VT/BN |
5284 |
Camshaft Phaser Intake Solenoid (1) |
I |
- |
