Right Front Side Impact Sensing Module
|
|
|

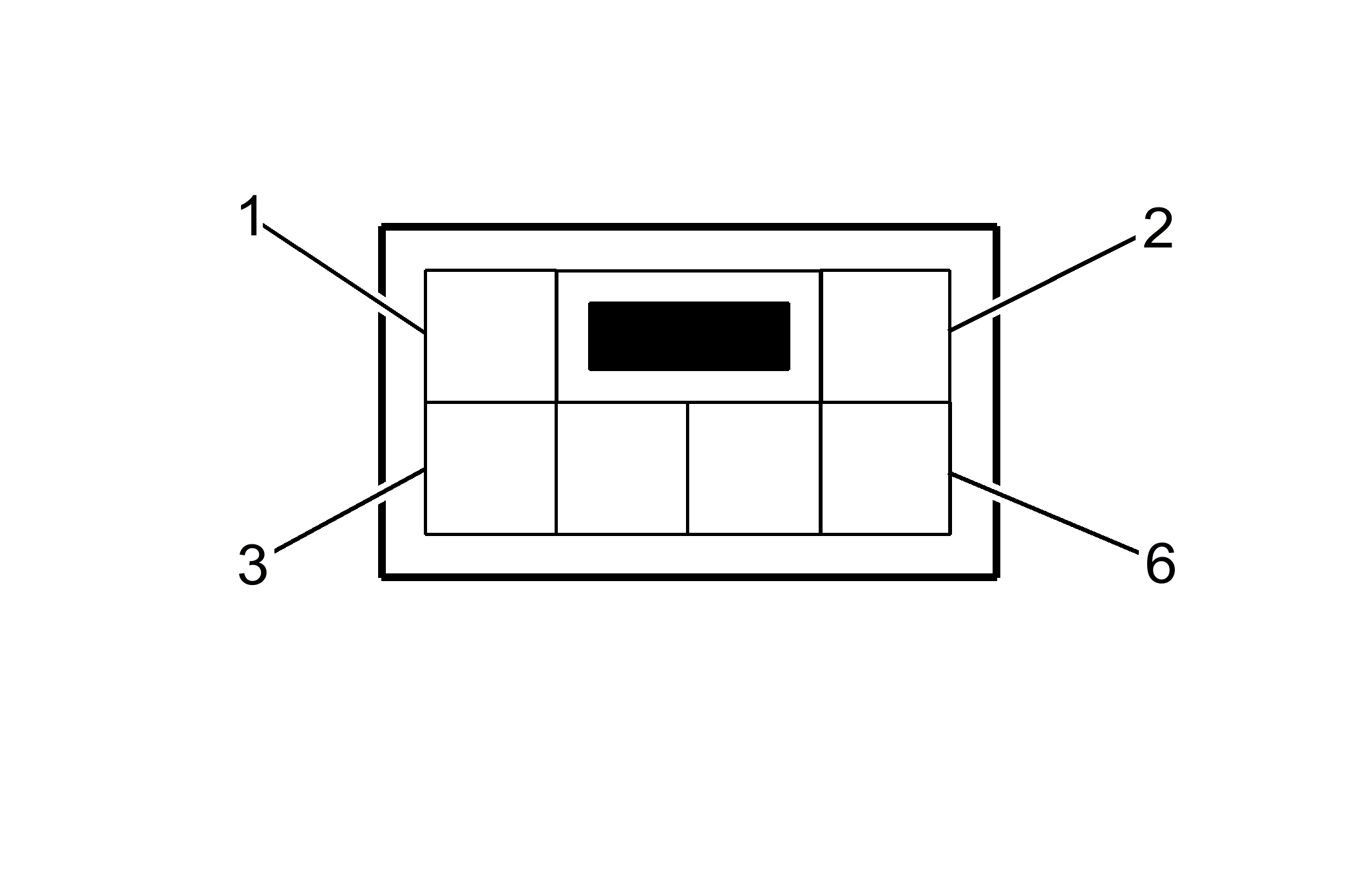

Connector Part Information
- Harness Type: Passenger Door
- OEM Connector: TK06FG-Y
- Service Connector: Service by Harness
- Description: 6-Way F 1.5 YESC Kaizen Series (YE)
|

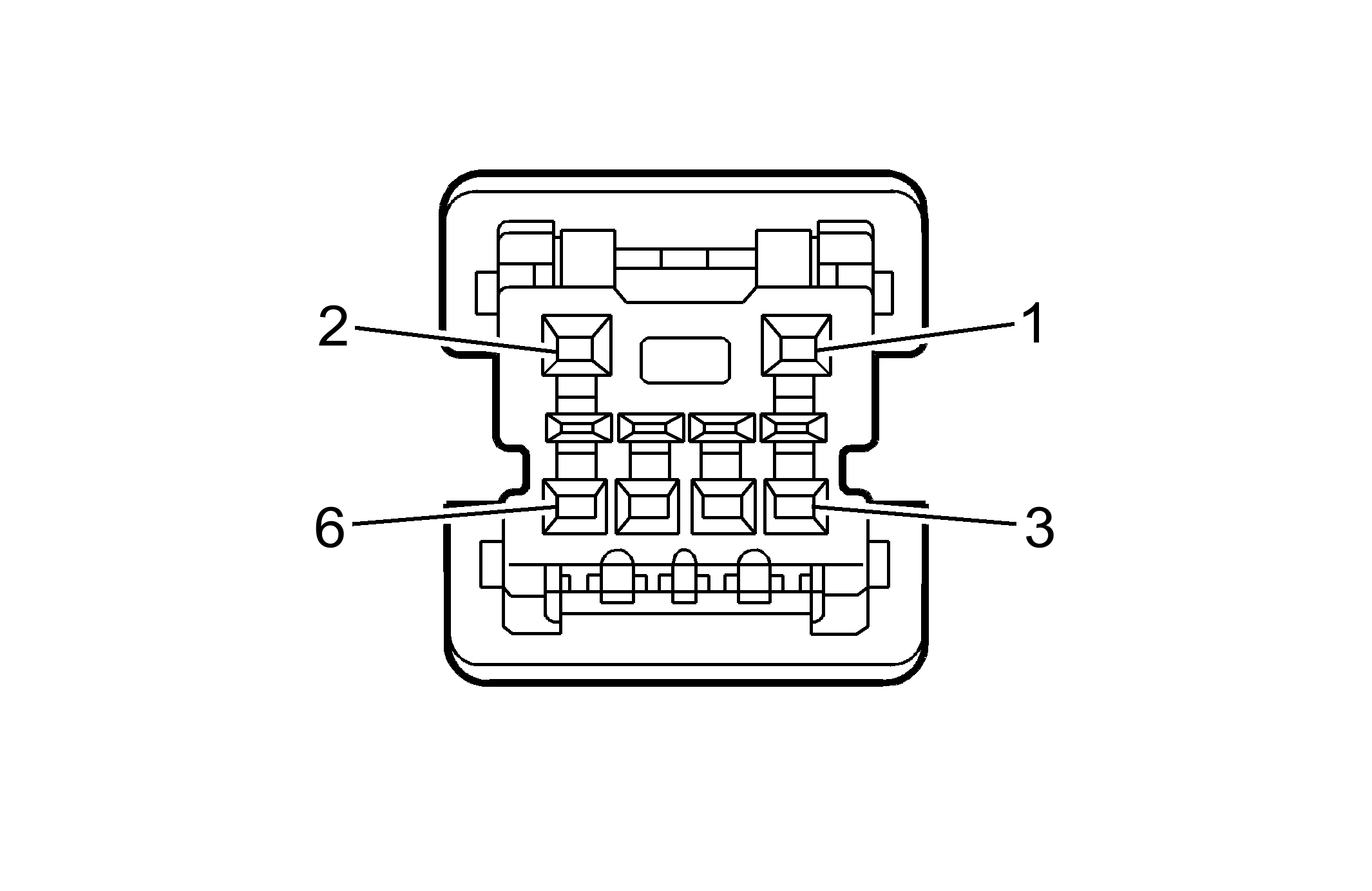

Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: TK06MG-Y-BD
- Service Connector: Service by Harness
- Description: 6-Way M (YE)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1-3 |
- |
- |
- |
- |
- |
Not Occupied |
1-3 |
- |
- |
- |
- |
- |
| 4 |
- |
BARE |
FEE4 |
I |
- |
Ground |
4 |
- |
BK |
FEE4 |
II |
- |
| 5 |
- |
D-GN |
FB52 |
I |
- |
Right Front Side Impact Sensing Module Low Reference |
5 |
- |
D-GN |
FB52 |
II |
- |
| 6 |
- |
RD |
FB51 |
I |
- |
Right Front Side Impact Sensing Module Signal |
6 |
- |
RD |
FB51 |
II |
- |
