Driver Mirror Motor
|
|
|

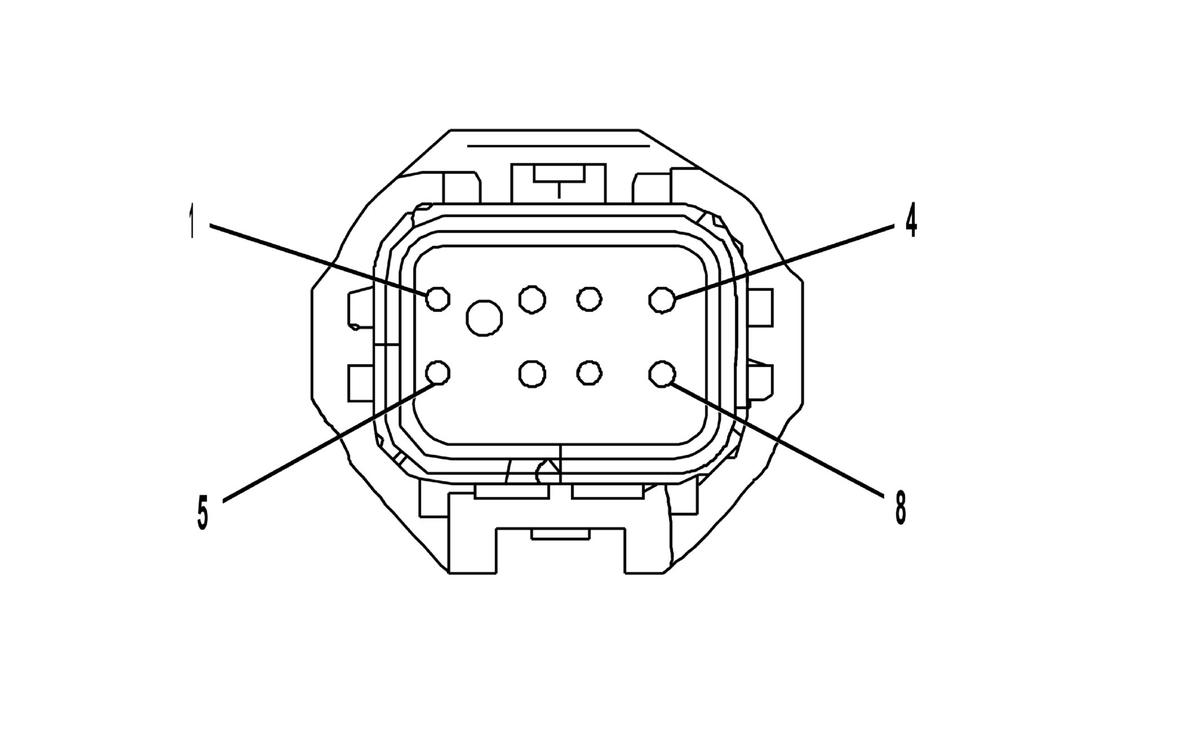

Connector Part Information
- Harness Type: Driver Door
- OEM Connector: RK08FGY
- Service Connector: Service by Harness
- Description: 8-Way F 040 Series, Sealed (L-GY)
|

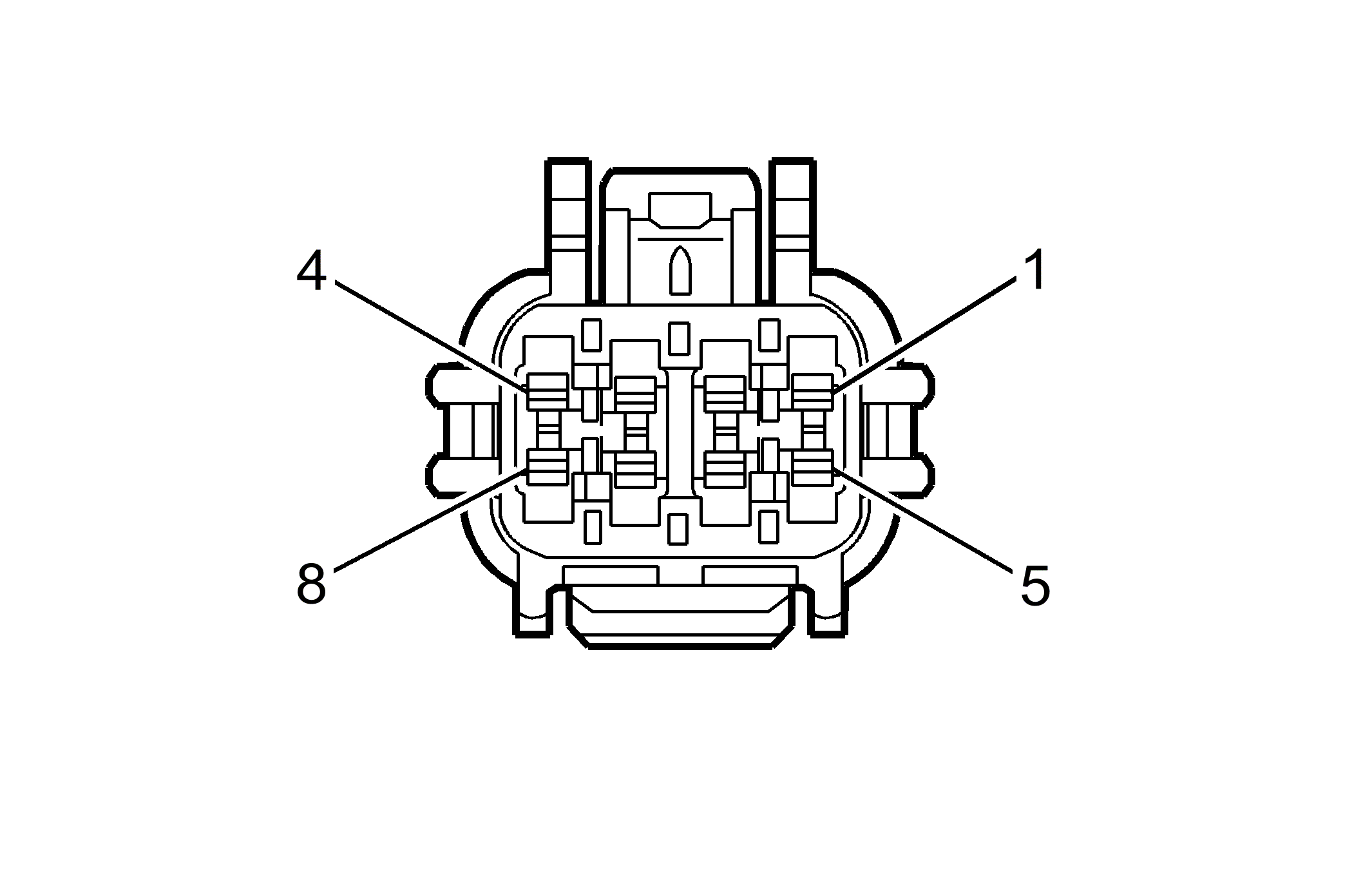

Connector Part Information
- Harness Type: Driver Outside Rearview Mirror Extension
- OEM Connector: RK08MGY
- Service Connector: Service by Harness
- Description: 8-Way M 040 Series, Sealed (L-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Service by Harness |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
BK |
KCE3 |
I |
- |
Ground |
1 |
- |
BK |
KCE3 |
II |
- |
| 2 |
- |
L-BU |
KC03 |
I |
DE5 or DR6 |
Mirror Heating Element Supply Voltage |
2 |
- |
BK |
KC03 |
II |
DE5 or DR6 |
| 3-5 |
- |
- |
- |
- |
- |
Not Occupied |
3-5 |
- |
- |
- |
- |
- |
| 6 |
- |
PK |
KA05 |
I |
- |
Driver Mirror Motor Common Control |
6 |
- |
D-BU |
KA05 |
II |
- |
| 7 |
- |
D-GN |
KA06 |
I |
- |
Driver Mirror Motor Right (-) Left (+) Control |
7 |
- |
L-GN |
KA06 |
II |
- |
| 8 |
- |
GY |
KA07 |
I |
- |
Driver Mirror Motor Up (+) Down (-) Control |
8 |
- |
YE |
KA07 |
II |
- |
