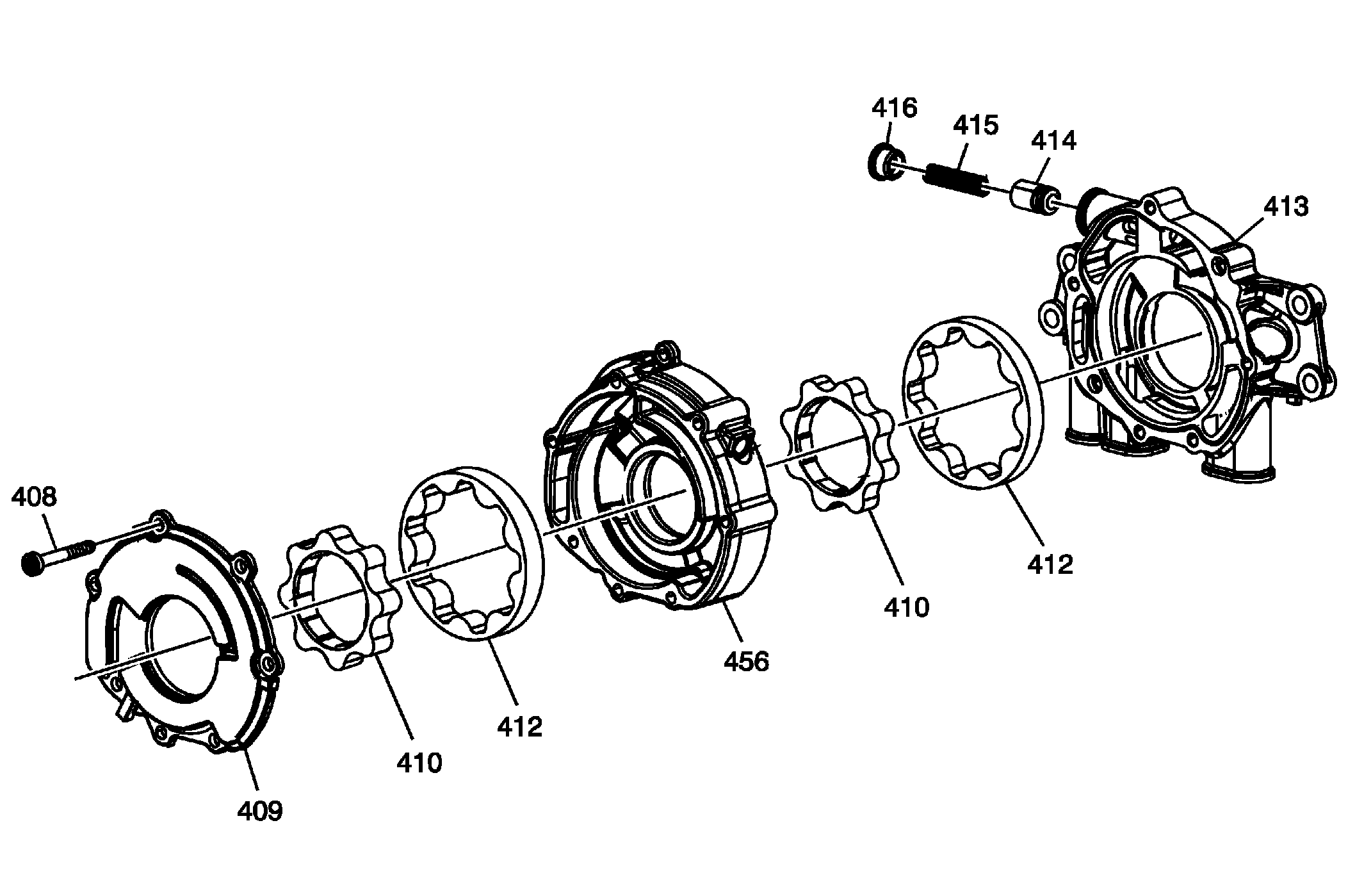

Oil Pump Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 408 | Bolt |
| 409 | Oil Pump Cover |
| 410 | Oil Pump Gear- Drive |
| 410 | Oil Pump Gear- Drive |
| 412 | Oil Pump Gear- Driven |
| 412 | Oil Pump Gear- Driven |
| 413 | Oil Pump Housing- Primary |
| 414 | Oil Pressure Relief Valve |
| 415 | Oil Pressure Relief Valve Spring |
| 416 | Oil Pressure Relief Valve Plug |
| 456 | Oil Pump Housing- Secondary |
