Lower Engine Assembly
WARNING: This page is about a different variant/trim than selected.

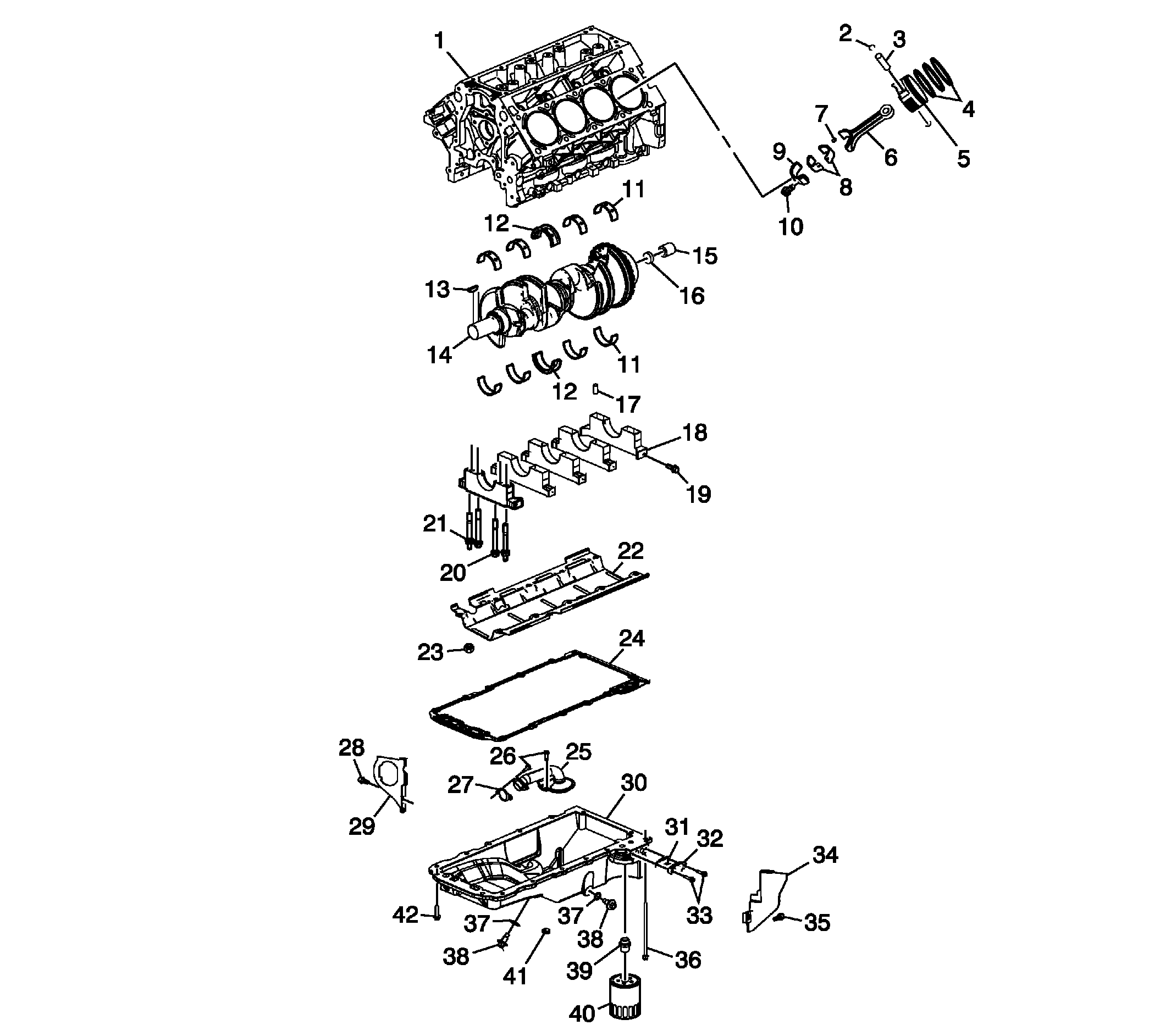

| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | Piston Pin Retainer |
| 3 | Piston Pin |
| 4 | Piston Ring Set |
| 5 | Piston |
| 6 | Connecting Rod |
| 7 | Connecting Rod Cap Locating Pin |
| 8 | Connecting Rod Bearing |
| 9 | Connecting Rod Cap |
| 10 | Connecting Rod Cap Bolt |
| 11 | Crankshaft Bearing |
| 12 | Crankshaft Bearing - Thrust |
| 13 | Crankshaft Sprocket Key |
| 14 | Crankshaft |
| 15 | Transmission Pilot Bearing |
| 16 | Crankshaft Hole Plug |
| 17 | Crankshaft Bearing Cap Locating Pin |
| 18 | Crankshaft Bearing Cap |
| 19 | Crankshaft Bearing Cap Bolt - M8 |
| 20 | Crankshaft Bearing Cap Bolt - M10 |
| 21 | Crankshaft Bearing Cap Stud - M10 |
| 22 | Crankshaft Oil Deflector |
| 23 | Crankshaft Oil Deflector Nut |
| 24 | Oil Pan Gasket |
| 25 | Oil Pump Screen |
| 26 | Oil Pump Screen Bolt |
| 27 | Oil Pump Suction Pipe Gasket |
| 28 | Engine Cover Bolt |
| 29 | Engine Cover - Right |
| 30 | Oil Pan |
| 31 | Oil Pan Cover Gasket |
| 32 | Oil Pan Cover |
| 33 | Oil Pan Cover Bolt |
| 34 | Oil Pan Cover - Left |
| 35 | Oil Pan Cover Bolt |
| 36 | Oil Pan Bolt - M6 |
| 37 | Oil Pan Drain Plug Seal - O-Ring |
| 38 | Oil Pan Drain Plug |
| 39 | Oil Filter Fitting |
| 40 | Oil Filter |
| 41 | Oil Pan Hole Plug |
