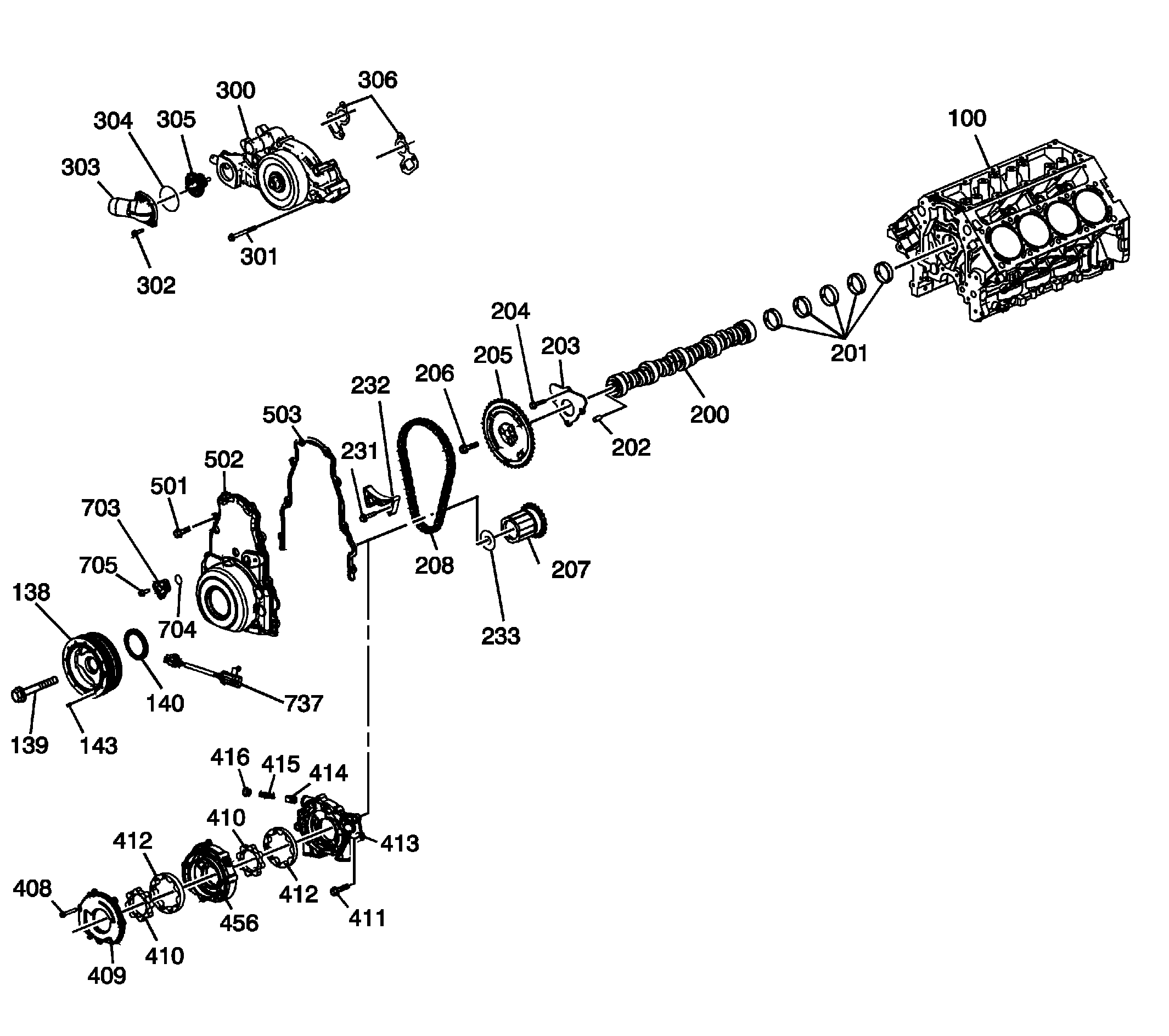

Front of Engine
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 138 | Crankshaft Balancer |
| 139 | Bolt |
| 140 | Crankshaft Front Oil Seal |
| 143 | Balancer Weight- Crankshaft Balancer |
| 200 | Camshaft |
| 201 | Camshaft Bearings |
| 202 | Camshaft Sprocket Locating Pin |
| 203 | Camshaft Retainer |
| 204 | Bolt |
| 205 | Camshaft Sprocket |
| 206 | Bolt |
| 207 | Crankshaft Sprocket |
| 208 | Timing Chain |
| 231 | Bolt |
| 232 | Timing Chain Dampener |
| 233 | Crankshaft Balancer Washer |
| 300 | Water Pump |
| 301 | Bolt |
| 302 | Bolt |
| 303 | Water Inlet Housing |
| 304 | Water Inlet Seal |
| 305 | Engine Coolant Thermostat |
| 306 | Water Pump Gasket |
| 408 | Bolt |
| 409 | Oil Pump Cover |
| 410 | Oil Pump Gear- Drive |
| 410 | Oil Pump Gear- Drive |
| 411 | Bolt |
| 412 | Oil Pump Gear- Driven |
| 412 | Oil Pump Gear- Driven |
| 413 | Oil Pump Housing- Primary |
| 414 | Oil Pressure Relief Valve |
| 415 | Oil Pressure Relief Valve Spring |
| 416 | Oil Pressure Relief Valve Plug |
| 456 | Oil Pump Housing- Secondary |
| 501 | Bolt |
| 502 | Engine Front Cover |
| 503 | Engine Front Cover Gasket |
| 703 | Camshaft Position (CMP) Sensor |
| 704 | CMP Sensor Seal |
| 705 | CMP Sensor Bolt |
| 737 | CMP Sensor Wire Harness |
