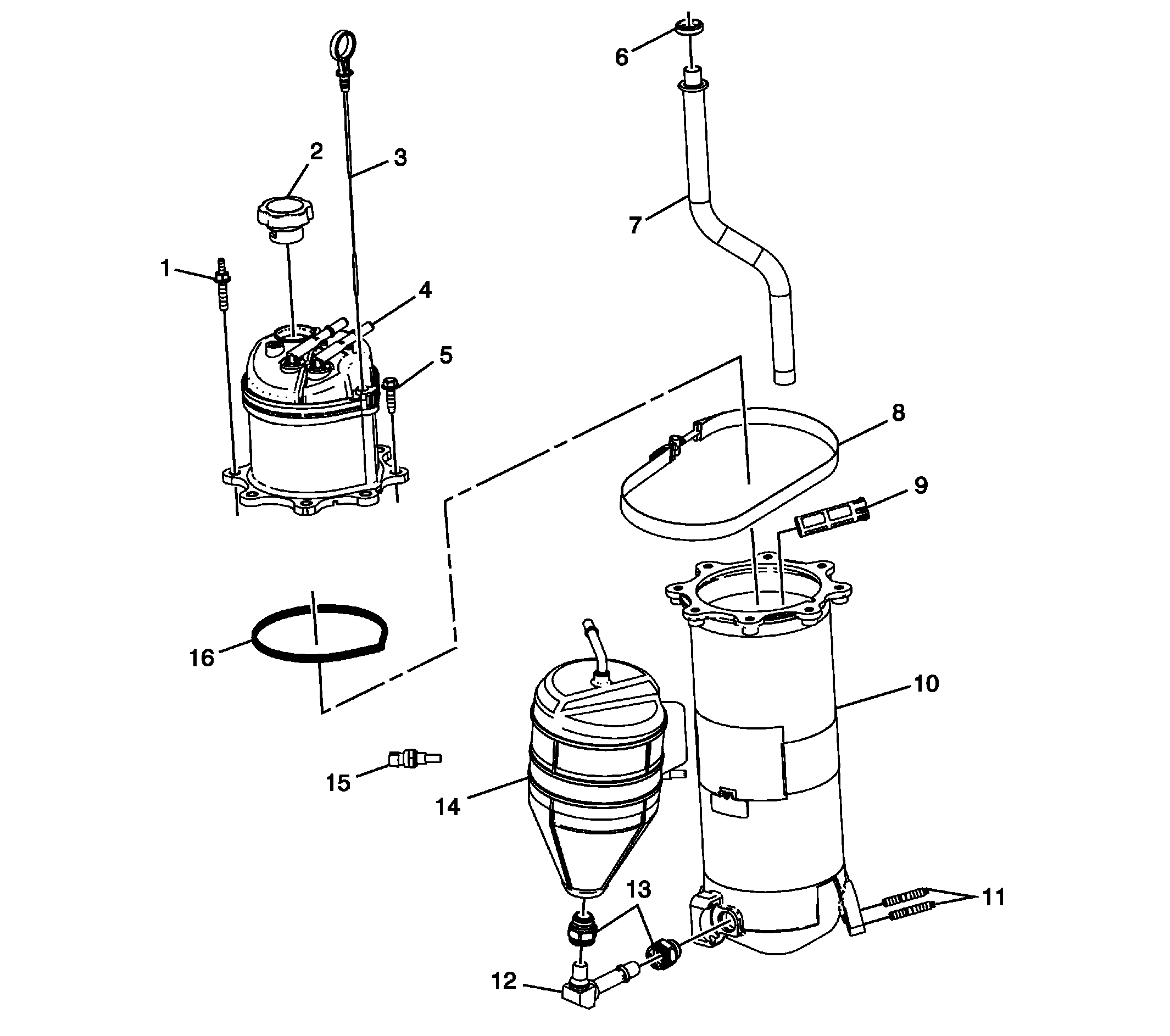

Engine Oil Tank Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Engine Oil Tank Bolt/Stud |
| 2 | Oil Filler Cap |
| 3 | Oil Level Indicator |
| 4 | Engine Oil Tank (Upper) |
| 5 | Engine Oil Tank Bolt |
| 6 | Engine Oil/Air Separator Seal |
| 7 | Oil Transfer Tube |
| 8 | Engine Oil Tank Clamp |
| 9 | Oil Pump Screen |
| 10 | Engine Oil Tank (Lower Tank) |
| 11 | Engine Oil Tank Studs |
| 12 | Oil Transfer Tube |
| 13 | Oil Pump Suction Pipe Fitting |
| 14 | Engine Oil Tank (Auxiliary) |
| 15 | Engine Oil Temperature Gauge Sensor |
| 16 | Engine Oil Tank Gasket |
