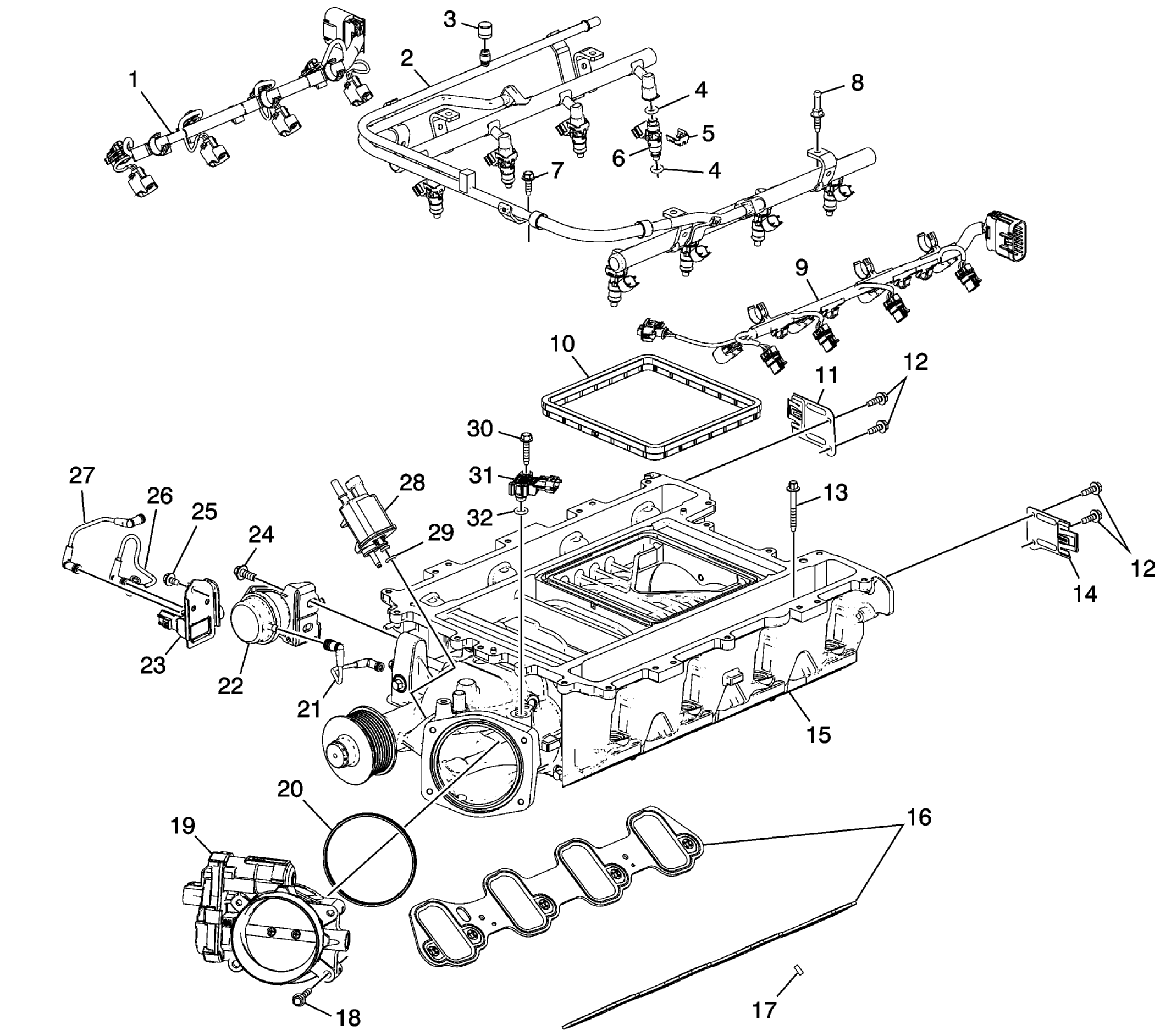

Supercharger Assembly
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Fuel Injector Wiring Harness |
| 2 | Multiport Fuel Injection Fuel Rail |
| 3 | Fuel Rail Service Port Cap |
| 4 | Fuel Injector Seal |
| 5 | Fuel Injector Retainer |
| 6 | Fuel Injector |
| 7 | Fuel Injection Fuel Rail Bolt |
| 8 | Fuel Injector Fuel Rail Stud |
| 9 | Fuel Injector Wiring Harness |
| 10 | Charge Air Cooler Insulator |
| 11 | Fuel Injector Wiring Harness Connector Bracket- Right |
| 12 | Fuel Injector Wiring Harness Connector Bracket Bolt |
| 13 | Supercharger Bolt |
| 14 | Fuel Injector Wiring Harness Connector Bracket- Left |
| 15 | Supercharger |
| 16 | Intake Manifold Gasket |
| 17 | Intake Manifold Gasket Rivet |
| 18 | Throttle Body Bolt |
| 19 | Throttle Body |
| 20 | Throttle Body Seal |
| 21 | Charge Air Bypass Valve Vacuum Tube |
| 22 | Supercharger Bypass Actuator |
| 23 | Charge Air Bypass Valve w/Bracket |
| 24 | Supercharger Bypass Actuator Bolt |
| 25 | Charge Air Bypass Valve Bolt |
| 26 | Charge Air Bypass Valve Tube |
| 27 | Bypass Valve Actuator Tube |
| 28 | Evaporative Emission Canister Purge Valve |
| 29 | Evaporative Emission Canister Purge Valve Seal |
| 30 | Supercharger Inlet Air Pressure Sensor Bolt |
| 31 | Supercharger Inlet Air Pressure Sensor |
| 32 | Supercharger Inlet Air Pressure Sensor Seal |
