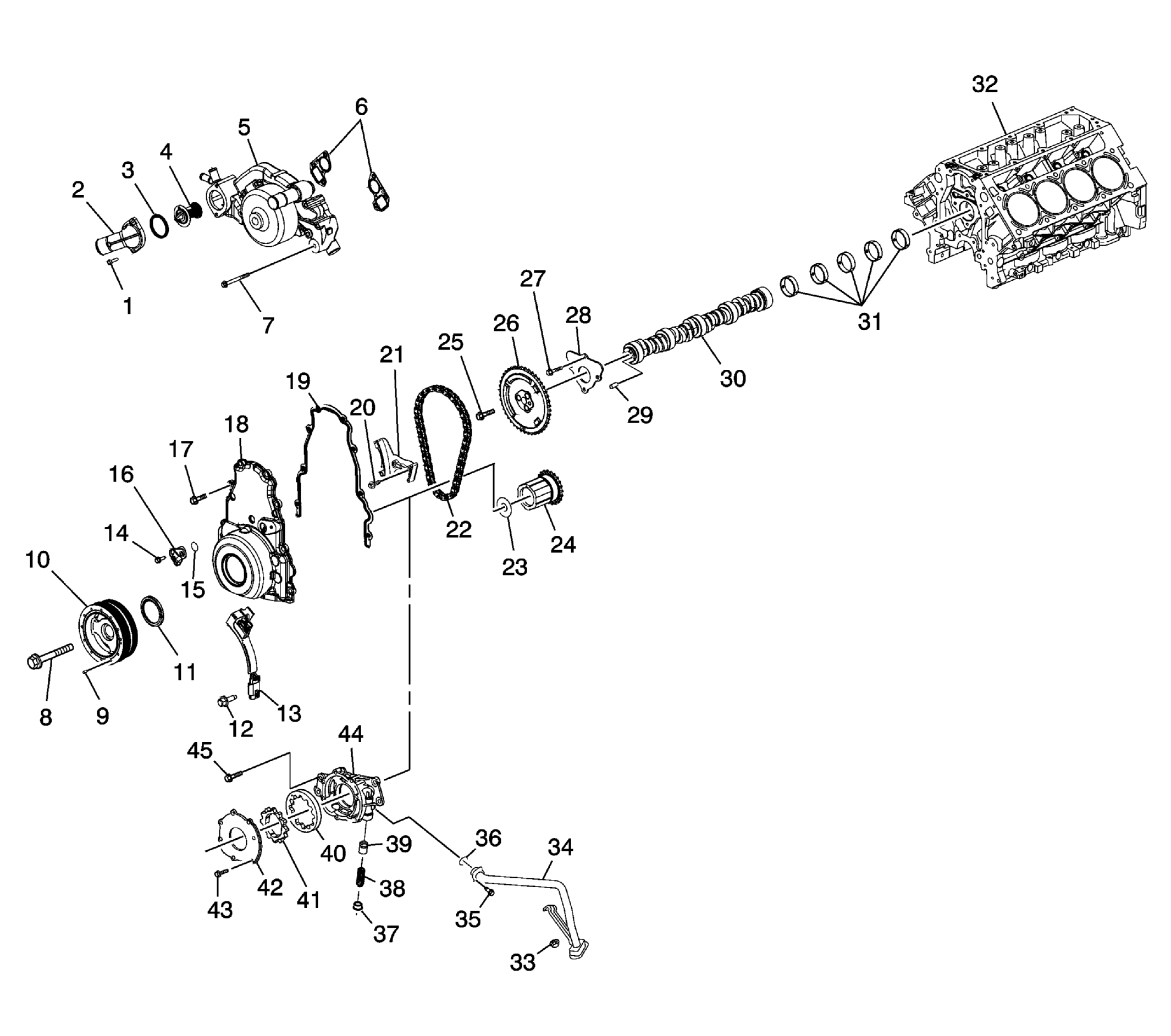

Front of Engine
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Bolt |
| 2 | Water Inlet Housing |
| 3 | Water Inlet Seal |
| 4 | Engine Coolant Thermostat |
| 5 | Water Pump |
| 6 | Water Pump Gasket |
| 7 | Bolt |
| 8 | Bolt |
| 9 | Balancer Weight- Crankshaft Balancer- Manual Transmission |
| 10 | Crankshaft Balancer |
| 11 | Crankshaft Front Oil Seal |
| 12 | Camshaft Position (CMP) Sensor Wire Harness Bolt |
| 13 | CMP Sensor Wire Harness |
| 14 | CMP Sensor Bolt |
| 15 | CMP Sensor Seal |
| 16 | CMP Sensor |
| 17 | Bolt |
| 18 | Engine Front Cover |
| 19 | Engine Front Cover Gasket |
| 20 | Bolt |
| 21 | Timing Chain Tensioner |
| 22 | Timing Chain |
| 23 | Crankshaft Balancer Washer |
| 24 | Crankshaft Sprocket |
| 25 | Bolt |
| 26 | Camshaft Sprocket |
| 27 | Bolt |
| 28 | Camshaft Retainer |
| 29 | Camshaft Sprocket Locating Pin |
| 30 | Camshaft |
| 31 | Camshaft Bearings |
| 32 | Engine Block |
| 33 | Oil Pump Suction Pipe Nut |
| 34 | Oil Pump Suction Pipe |
| 35 | Oil Pump Suction Pipe Bolt |
| 36 | Oil Pump O-ring Seal |
| 37 | Oil Pressure Relief Valve Bore Plug |
| 38 | Oil Pressure Relief Valve Spring |
| 39 | Oil Pressure Relief Valve |
| 40 | Oil Pump Driven Gear |
| 41 | Oil Pump Drive Gear |
| 42 | Oil Pump Cover |
| 43 | Oil Pump Cover Bolt |
| 44 | Oil Pump |
| 45 | Oil Pump Bolt |
